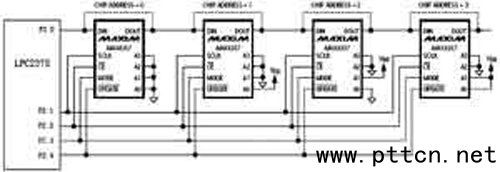

▲图6 视频矩阵MAX4357与LPC2378的连接图

　　视频矩阵总体设计

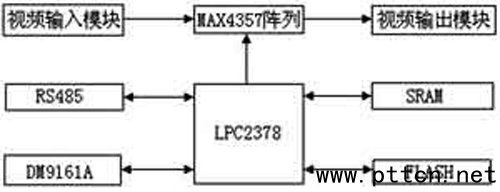

　　视频矩阵总体框图如图7所示。

▲图7 视频矩阵总体框图

　　静态随机存储器SRAM和闪存FLASH采用总线连接方式与LPC2378相连。

　　MAX4357阵列由4块芯片构成，通过视频输入模块输入的128路信号经切换后取16路信号经视频输出模块输出，从而实现128×16视频信息的切换。

　　LPC2300系列ARM7微控制器芯片内部集成一个功能齐全的10Mb/100Mb以太网MAC控制器，这个以太网MAC通过使用加速的DMA硬件来提供优化的性能。以太网模块与使用RMIII的片外以太网PHY通过MIIM(媒体独立接口管理)串行总线进行连接，因此只需接一个以太网PHY(物理层)接口芯片DM9161A和状态指示灯、网络变压器、匹配电阻、高压电容和RJ45插座等相关电路即能实现以太网通信功能。

　　摄像机云台通过RS—485通信来实施控制，RS—485总线通信可使用LPC2378的UART3来实现;RS—485收发器选用RSM485系列隔离收发器模块，该模块集成电源隔离、电气隔离、RS-485 接口芯片，总线保护器件于一身，具有很好的隔离特性。

　　由于篇幅限制，有关电源电路、复位系统、调试端口等不一一赘述。

　　视频矩阵控制字发送软件设计

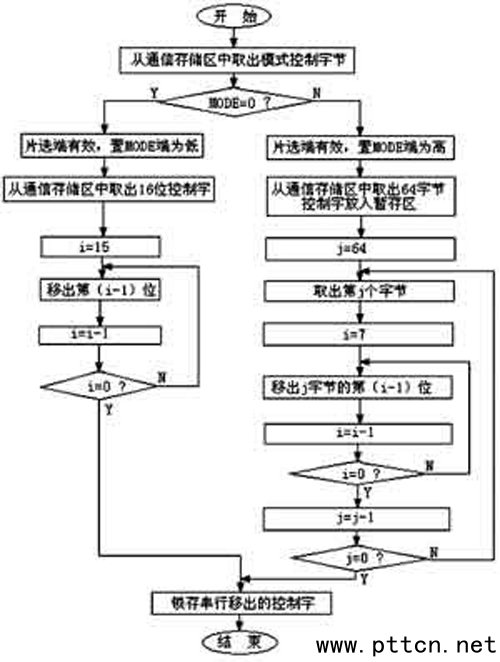

▲图8 控制字发送处理软件流程图

　　该视频矩阵控制字发送软件流程如图8所示。视频矩阵将通过以太网传输来的控制字存储在控制命令数据缓存区，根据控制模式的要求，选择模式0或模式1发送。
