主页（http://www.pttcn.net）：视频光汇聚系统在社会治安视频监控系统中的应用 【中国集群通信网】本文介绍了在平安城市和平安村镇建设中视频监控系统面临大面积分散监控的传输线路资源占用问题，新的解决方案有效解决了这个问题，节约了视频监控项目中传输的线路成本。即在保证视频质量和功能的前提下，采用先进的视频光汇聚系统控制项目建设成本的成功应用案例。 睢宁县处于徐州市东南部，徐连经济带的中心区域，面积 1773平方公里，总人口130万，全县辖16个镇，15个居委会、386个村委会，是徐州市的重要卫生城，具有优越的位置区域条件。 睢宁县把打造“平安睢宁”作为建设“和谐睢宁”、“繁荣睢宁”的重要保障措施之一。睢宁县社会治安覆盖监控网络系统建设，主要是在各级政府所在地、治安复杂场所、重点单位、主要街道和社区、工业区、商贸市场、娱乐场所、案件多发地段、重要路口、卡口等部位全部安装摄像头，建立以县公安局指挥中心为一级监控，各派出所和交巡警大队为二级监控，社会内部单位为三级监控 ，基本覆盖整个社会面的三级社会治安动态监控系统和管理平台，全县共计划建立1600多个监控点，总监控视频达到2000多路。 实施社会治安全覆盖监控网络系统建设，通过安装监控探头、建设监控中心，形成社会治安动态视频监控网络，充分发挥技术防范特别是监控系统在预防、打击犯罪和维护社会治安中的重要作用，对于进一步深化平安创建工作，推进和谐睢宁建设，增强群众的安全感，具有十分重要的意义。 项目面临的问题及方案选择 区域范围大，监控点分散 项目要求监控网络系统要覆盖全县所有行政区域，睢宁县全县南北方向有60多公里的区域跨度，东西方向有30多公里跨度。大部分视频监控点和视频布防监控点分散在各镇的农村和街道的各个地点。若采用传统传输解决方案，其中管道建设费用将占用项目的大部份费用。针对此种情况，资源利用上城镇区域可利用部份现成光纤管道，而边缘区域和农村需采用架空线方式铺设室外光缆线进行连接。 方案选择 1、网络IP方案存在的问题 采用网络IP视频传输方式，前端离分节点传输距离远，周边环境复杂，干扰较大，投资成本巨大。大部分视频监控点分布在农村、乡镇，网络方式接入条件差、环境不理想。另外公安机关对视频图像质量要求高，要求视频图像实时，如采用网络IP方式接入，前端视频接入组专网成本巨大，但接入公用网安全性、实时性都无法保证。 2、传统点对点光传输方案存在的问题 整个系统共2000多路视频，大部分分散在广阔区域，如采用普通点对点光端机进行传输，大部分监控点到监控中心的传输距离在10公里以上。经规划推算，按目前光纤网络建设规划，每个监控点离传输分节点距离在150米以上的视频就需要采用光纤接入，项目接入光纤需要1500多纤芯，加上光纤长度，传输网络成本占项目总成本的60%以上。面对众多问题，经专家与用户多方考察研究，视频光汇聚系统凭借其性能可靠、对资源综合节省效益显著的特点成为睢宁社会治安视频监控系统项目建设的最佳选择。 视频光汇聚系统介绍 设备结构 视频光汇聚系统可分为三层，(可参见图1)分别为前端发射端、中间汇聚端与后端接收端。按项目的实际需求前端发射端设备分别有1、2、4路视频发射端。其可将摄像机或其它视频设备传送的模拟基频视频信号转换为光信号传输至后端各级监控室、指挥中心，再将各级监控室、指挥中心的云镜控制指令发送至前端设备。

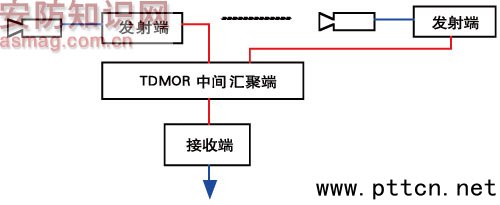

图1 视频光汇聚系统结构图 而中间汇聚端设备则由基板和模块组成。其中基板的主要功能是将接入的汇聚模块插入基板中，最大可插入8个一路视频终端，而模块则是将多个前端发射设备的光纤汇聚起来后，复合致一芯光纤的单个光波长中，传送至后端接收端。 另外后端接收端设备与汇聚端对应，有多少路汇聚视频，接收端就接收多少路视频，其可将汇聚端传送的光信号还原成模拟基频视频信号。 系统特点 · 系统采用全数字方式处理，非还原成模拟视频后的复接; · 系统全网采用纯光链路实现，中间汇聚器采用单光波长实现; · 中间汇聚设备，采用插卡式模块化设计，可按需求自行决定接入模块; · 全系统可实现SNMP网管,网管系统可与普通点对点式、节点式光端机网管一致; · 全系统在汇聚转接时，视频信号可保持原样，不会有损失; · 系统采用的SUB模块，与前端视频源一一对应，安装方便简单。 功能应用 · 每一个系统汇聚点单光波长可最大接入1-8路视频; · 每个系统汇聚点单波长最多可传4路反向数据或4路双向数据; · 系统每个汇聚点上传使用一芯光纤，汇聚点只可用于光纤汇聚或接入视频，也可根据需要将视频输出; · 汇聚设备按需要可选择多种供电电源; ·汇聚设备用户可按自己工程要求，采购模块现场自己安装，便于系统安装完成后对系统接入视频的平滑扩充。 在实际网络设计中通过光复用系统与CWDM技术结合将光汇聚系统加入链路式节点光传输系统和其它点对点系统，可将整个网络形成为一个复合网络。 睢宁社会治安视频监控系统实施措施 在全县设置了300多个接入网点，每个网点分别对应数目不等的汇聚设备，全部2000多路视频通过光纤接入网点的汇聚设备中。根据实际布防需要，每个接入网点的视频部分本地治安点可进行本地视频调用，全部视频在指挥中心可自由调看控制。 为保证工程维护人员能及时掌握全网前端设备的运行情况，准确对故障点进行定位，通过安装OTS-NMS系统，维护人员可在维护中心通过网管系统实时监测前端设备的工作状态。 接入网点附近的视频通过光转换前端直接接入汇聚设备内，避免了传统方案的视频还原导致噪声迭加的弊端。 结语 睢宁社会治安视频监控系统项目视频传输方案实现了最佳的性价比，并通过采用汇聚技术在建设完成后经结算，总体项目成本节省了40%以上，管道成本减少了近60%，有效节约了大量的建设成本，保证了项目要求的高清晰实时视频的传输，极大提高了维护的可行性。采用光汇聚系统方案，解决了再项目中视频光传输中多级传输对视频信号的噪声迭加问题。通过TDMOR技术、TDM技术CWDM技术的组合应用，实现了三级以上的分级传输，有效保证视频质量，解决了传统视频光传输方式多次分级后，因背传所导致的视频噪声严重迭加导致视频信号无法使用的问题，得到用户的佳评。
|
