主页（http://www.pttcn.net）：讯问同步录音录像系统技术要点 【中国集群通信网】整个讯问监控管理指挥系统由前端、传输、控制和存储显示三部分构成，下面就每部分的具体需求及实现技术要点做个说明。 前端采集部分 此部分由摄像机、监听拾音器和辅助设备构成。 本次讯问系统建设要求摄像机全部隐蔽安装，实际采用贴膜的单向玻璃，摄像机在玻璃后面。单向玻璃对光线会有一定影响，因此要采用高分辨率和支持低照度的摄像机。 · 背景摄像机：装在审讯人员的对面或侧面，用于对整个房间的全景摄像，并支持低照度; · 签字摄像机：安装在讯问椅正上方，要求能看清楚嫌疑人在草稿纸上写的字。经过测试，半球摄像机不能满足看清字的要求，改用一体化摄像机，能自动对准讯问椅上的文字并看清楚，达到设计要求; · 特写摄像机：安装在嫌疑人正前方天花板的吊顶位置，要求能看清嫌疑人的面部表情，同样需要自动对焦功能，采用和签字一样的一体化摄像机; · 高清晰的室内球机：安装在角落上，方便领导能够全方位查看整个讯问室的各种细节，考虑到实际情况，采用目前市场上最小的4寸球机。 在每间讯问室里各隐蔽安装1-2个专业监听麦克风，麦克风安装在靠近被审讯人的两侧;同时配备了录音专用专业调音台，调节声音参数，以便达到最佳的声音效果。 温湿度显示屏：显示讯问时的日期、时间、温度和湿度，具备视频输出口，可以直接输出到示证电视机上;通过RS485控制线连接到讯问专用硬盘录像机，将时间、温湿度信息叠加到录像文件上。 为保证嫌疑人的安全，防止刑讯逼供和长时间连续讯问，在讯问椅上配置嫌疑人用无线报警按钮，一旦按下报警信号直接传送到法警监控室，引发电子地图闪烁、警灯闪烁和警铃响动。 在讯问桌上，还安装有录音录像控制按钮、报警按钮、网络接口、电源插座、打印机和台式电脑。在电脑上安装一套讯问管理软件客户端，实现笔录输入、存储、打印，以及指挥等功能。 讯问室里以上所有设备，均由机房UPS统一供电(讯问室施工示意图如图1)。为保证安全，讯问室墙面、桌角等要做软包处理，所有的电源插孔都要加防护罩，杜绝嫌疑人自残可能。

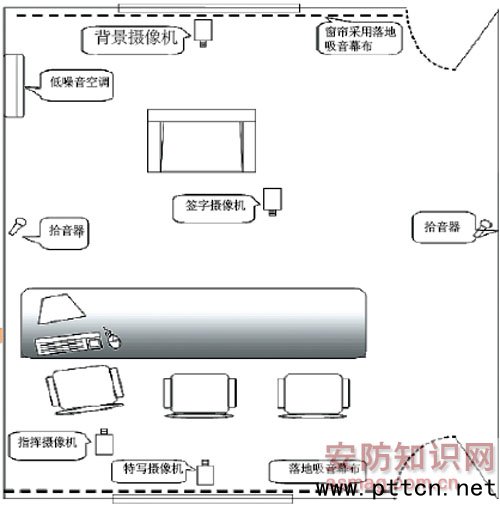

图1 讯问室施工示意图 传输部分 主要有视频同轴电缆、音频屏蔽电缆、通信控制电缆或光缆、网线、无线传输设备等。 控制、存储、显示部分 控制室采用42U机柜来存放控制部分的各类设备，包括调音台、讯问专用硬盘录像机、管理服务器、流媒体服务器、磁盘阵列柜、交换机等。 调音台可以调节音量的大小，以及高低音、重音等参数，以便达到最佳的录音效果，便于证据的固定，声音效果调好后，一般不用再调整。指挥电脑上可控制调节音量，录音效果不会受到影响。 背景和特写两台摄像机输出的视频信号，直接输入到讯问专用硬盘录像机，通过内置的画中画功能，合成为一路;并与调音台出来的音频信号一起，进行同步录音录像，录像效果能清楚地看清嫌疑犯的面部表情，录音实现语音高清晰高保真。硬盘录像机处理后的信号通过网线连接到交换机上，通过专线再连接到单位内部局域网上。 硬盘录像机本身自带的硬盘空间有限，不能保存长时间的录音录像资料。本次系统设计保存讯问数量为不低于2000次讯问，因此配备了16盘位的磁盘阵列柜，采用IPSAN方式，扩容容量到12TB，并采用RAID5的方式配置冗余硬盘，方便审讯资料的长期保存。 在控制室配备不间断电源，断电情况下可以持续2小时对设备进行供电。 法警监控室墙上挂一块报警电子地图板，同时在门口附近安装警灯、警号。一旦有报警则电子地图上对应灯会亮，警灯闪烁，警号鸣叫，提醒法警去处理。切实保障讯问各方人员的安全(如图2)。
图2 嫌疑人报警系统 法警监控室安装小电视墙、数字矩阵和指挥电脑，用于法警日常监控。法警监控室的软硬件上都作了特殊设计，不配置音频输出设备，法警只能监看讯问室图像，无法听到讯问室声音，也无法调阅以前的录音录像资料。 在指挥中心配置电视墙，含数字矩阵，在指挥中心放置一个操作台，指挥电脑放在上面，通过指挥电脑/控制键盘可以切换所有讯问室/询问室的画面到任一台电视机上，也可以把指挥电脑的屏幕切换到中间的大电视机上。通过控制键盘或指挥软件可以对讯问室里摄像机的云台和镜头进行控制，对画中画进行切换。 指挥电脑可以实时监听监看讯问室里的现场审讯情况和笔录，也可以对讯问室里的审讯人员进行指挥，以及和领导进行讨论案情，也支持实时刻录讯问的光盘。 讯问监控管理系统软件 软件系统采用客户端-服务器(C/S)结构，具体包括以下模块： · 数据库后台：提供数据加密存储、访问、系统管理服务; · 录像与刻录服务程序：实现后台录音录像任务和光盘刻录服务; · 数据同步服务程序：实现与看守所的联网，实现与上级单位的数据传输; · 客户端程序：完整的讯问办案和指挥中心功能，包括多审同列的监控中心，电子笔录、讯问控制、录像调阅、视频剪辑、光盘刻录、系统参数设置等。 下面介绍该用户使用的特定需求与功能。 · 笔录模板上的经验积累：有经验的办案人员，会在问嫌疑人问题的时候抓住要点，而新人就不一定做得到。为方便办案人员的以老带新，系统在电子笔录上作了特殊改动，在提问的时候同时显示该提问要点，受到了办案人员的欢迎(如图3);

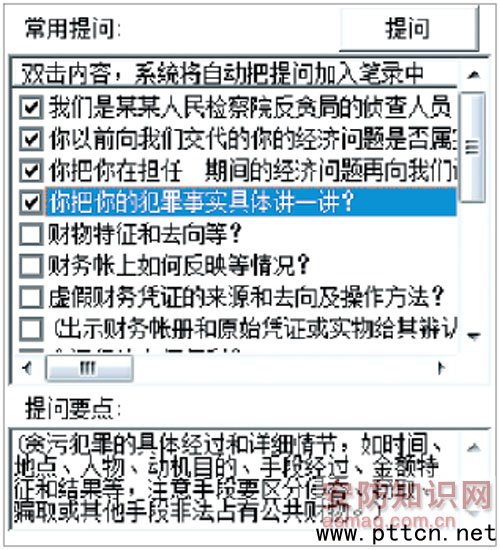

图3 电子笔录 · 支持“快速讯问”模式，一键开始，一键停止，一键刻盘，方便操作(如图4);

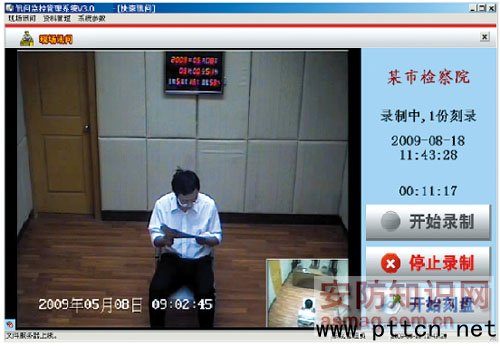

图4 快速讯问模式
|
