【中国集群通信网】普通摄像机支架安装简单，价格低廉，而且种类繁多。 普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。室外支架主要考虑负载能力是否合乎要求。如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。

　　一、线路安装与选材

　　1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。

　　2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。另外，要注意“同轴电缆”的质量。

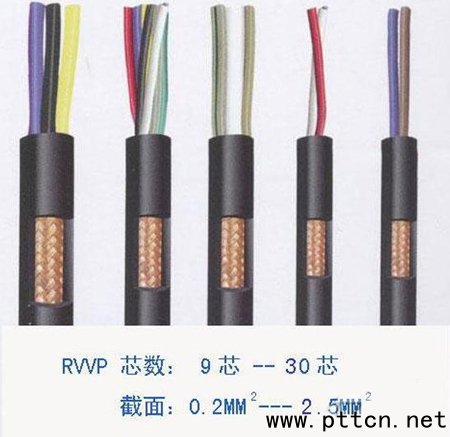

　　3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。

　　4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。

　　二、控制设备安装

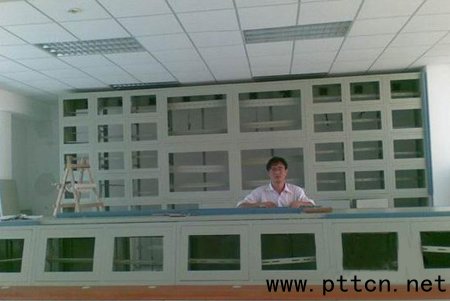

　　1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。机柜架的背面、侧面，离墙距离，考虑到便于维修。

　　2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。

　　3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。

　　4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。

　　5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。

　　第一步

　　拿出支架，准备好工具和零件：涨塞、螺丝、改锥、小锤、电钻等必要工具;按事先确定的安装位置，检查好涨塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。

　　第二步

　　拿出摄像机，按照事先确定的摄像机镜头型号和规格，仔细装上镜头(红外一体式摄像机不需安装镜头)，注意不要用手碰镜头和CCD(图中标注部分)，确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。

　　第三步

　　拿出支架、涨塞、螺丝、改锥、小锤、电钻等工具，按照事先确定的位置，装好支架。检查牢固后，将摄像机按照约定的方向装上;

　　第四步

　　如果需要安装护罩，在第二步后，直接从这里开始安装护罩。1、打开护罩上盖板和后挡板;2、抽出固定金属片，将摄像机固定好;3、将电源适配器装入护罩内;4、复位上盖板和后挡板，理顺电缆，固定好，装到支架上。

　　第五步

　　把焊接好的视频电缆BNC插头插入视频电缆的插座内，确认固定牢固。

　　第六步

　　将电源适配器的电源输出插头插入监控摄像机的电源插口，并确认牢固度。

　　第七步

　　把电缆的另一头接入控制主机或监视器(电视机)，确保牢固。

　　第八步

　　接通监控主机和摄像机电源，通过监视器调整摄像机角度到预定范围

　　三、摄像机的安装

　　1、安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。

　　2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。

　　3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。

　　4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。

　　5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。

　　6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。

　　摄像机的使用很简单，通常只要正确安装镜头、连通信号电缆，接通电源即可工作。但在实际使用中，如果不能正确地安装镜头并调整摄像机及镜头的状态，则可能达不到预期使用效果。应注意镜头与摄像机的接口，是C型接口还是CS型接口(这一点要切记，否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)。

　　安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。

　　对于自动光圈镜头，还应将镜头的控制线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位，则暂时不需校正其平衡状态(只有在后焦聚调整完毕后才需要最后校正其平衡状态)。

　　调整镜头光圈与对焦 关闭摄像机上电子快门及逆光补偿等开关，将摄像机对准欲监视的场景，调整镜头的光圈与对焦环，使监视器上的图像最佳。如果是在光照度变化比较大的场合使用摄像机，最好配接自动光圈镜头并作摄像机的电子快门开关置于OFF。如果选用了手动光圈则应将摄像机的电子快门开关置于ON，并在应用现场最为明亮(环境光照度最大)时，将镜头光圈尽可能开大并仍使图像为最佳(不能使图像过于发白而过载)，镜头即调整完毕。装好防护罩并上好支架即可。

　　在以上调整过程中，若不注意在光线明亮时将镜头的光圈尽可能开大，而是关得比较小，则摄像机的电子快门会自动调在低速上，因此仍可以在监视器上形成较好的图像;但当光线变暗时，由于镜头的光圈比较小，而电子快门也已经处于最慢(1/50s)了，此时的成像就可能是昏暗一片了。
