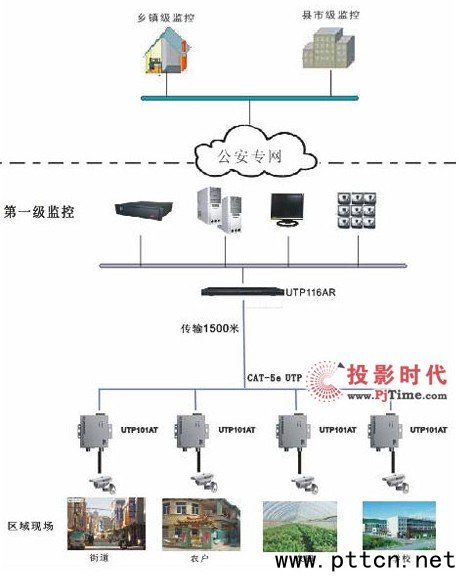

主页（http://www.pttcn.net）：双绞线传输在新农村监控技术中的应用 【中国集群通信网】一、现状背景 根据国家统计局统计，我国农村人口为7.45亿，占全国人口的57%。但是长期以来，农村安防采用的还是 “巡视基本靠走，防范基本靠狗，报警基本靠吼”的落后防范方式，对于安防产品的应用几乎呈空白状态。随着农村经济、科技和文化的发展进步，农村进城务工人员越来越多，犯罪分子的作案手段复杂多变：个人单独作案，或与他人结伙采取橇门、钻窗、翻墙、爬楼等手段，夜间盗窃集镇的商店、超市，白天专偷周边农村住户家的现金、首饰等贵重物品。以前的防范方式已经远远不适合形势需要，农民迫切需要一种新型治安防范手段来保护生命财产安全。随着社会治安状况更趋复杂，“平安城市”工程建设的逐步深入，“平安农村”的建设也已提上了议事日程，所以将安防监控系统纳入到当地基础建设的管理体系当中去已经迫在眉睫。 二、需求分析 1. 保障生活安全 据新华网报道，重庆市合川区云门镇建成公共视频监控系统后，立竿见影的效果让当地居民“拍手称好”，称它为“不下班的保护神”。云门派出所所长张勇说：“自从引入了安防监控系统，打架、扒窃再也没发生过，就是车子也开得文明多了。甚至连破坏路灯、乱倒垃圾这些现象都没有了。”新型监控体系让农村社会处处安定祥和。 2. 提高监察效率 从公安部门的角度看，公安部门希望能随时掌握其职责范围内的安全情况，实现事故发生后的现场搜索、图像记录以及疑犯跟踪等。更重要的是，它对犯罪分子起到了威慑的作用。不仅解决警力不足，提升社会治安防范水平，而且充分优化警务资源，提高了警务效能。并且建立一个高覆盖率的监控系统可以保证警情信息的准确及时传递，减少公安部门的工作量，为实现精确打击提供必要的前提条件。 3. 引领科学生产 随着新农村建设的推进，基本农田保护纳入政府年度考核内容，县、乡、村、组四级逐级签订基本农田保护责任书，形成层层考核机制。如今许多村镇在大型养殖基地、果蔬生产基地安装视频监控设施，成为农民的“田间卫士”。据报道，河北省唐山市乐亭县自从监控设备投入使用至今，农田里没发生过一起被盗、被破坏事件。所以为了保证农民的切身利益，提高农作物的高效生产，光靠人防和物防已经远远不够，科技防范的手段已经刻不容缓。 4. 共享信息资源 农村监控信息往往采用分级(县市-乡镇-村组)管理方式，并逐级响应监控机制。若能达到资源的共同利用，势必会大大加强各级间的合作与联动。如何做好农村视频监控体系各级间的传输，如何使资源共享与传输达到最佳效果，选用适当的传输介质尤为关键。 三、双绞线传输器在系统中的应用及优势 在介绍双绞线传输器在新农村建设中的应用之前，我们先来了解下农村视频监控的体系特点。如图，农村的安防体系大致分成3级。

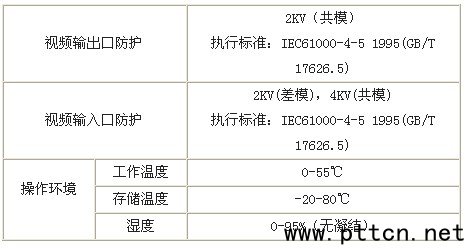

 县市级：负责整个农村监控的管理中心，所有的信号都将汇聚于此，负责统一管理与指挥; 乡镇级：农村安防监控的跳板，衔接县市与村组之间的信息通信，完成信号的汇总与发送; 村组级：也称区域现场，离监控点最近的一级，负责接收现场信号的第一响应中心，所以也是最重要的一环，必须保证视频信号的实时性与真实性。那么如何做好这一级的防范工作，如何让监控体系在这一级发挥至关重要的作用，就此我们重点来讨论下村组级的监控的特点。 1. 农村、集镇的道路结构相对比较复杂，参杂着各种形式的设备，比如配电箱和配电网、移动基站、大功率电机、高压电线等，不仅如此，许多街巷的布线也不规范，错综复杂，这些都会对视频传输带来致命的干扰。优特普传输器在抗干扰方面做了大量的工作，能保证监控视频在有部分干扰的情况下与原图像媲美。首先，双绞线传输电信号具有天生超强抗干扰的优势;其次，传输器在电路上做了优化，对信号进一步进行过滤和增强处理，让图像信号更加纯净。即使线路有穿过强干扰的区域，也能保证传输质量保持在最佳效果上。下表给出了优特普双绞线传输器的抗干扰参数与工作环境：

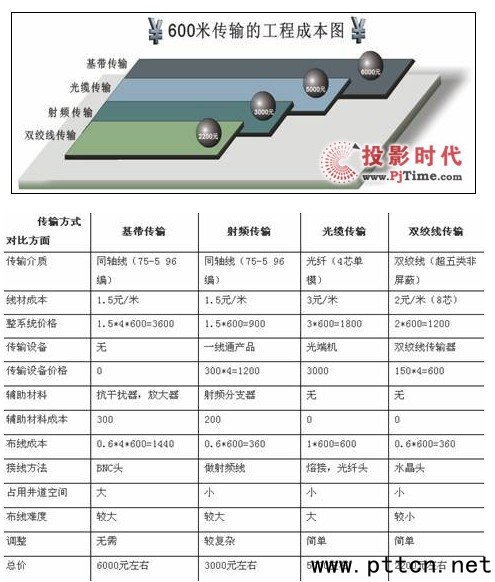

2. 为了保障农民家庭的生命和财产安全，往往监控点遍布全村或全镇。与城市比较而言，其监控覆盖面积相对较小，监控点相对较密集，如果采用视频线来传输的话，一根视频线只能传输一路视频，对于布线工程来说非常不便;而如果采用双绞线来传输的话，一根线可以传输四路视频，大大提高了线缆的利用率，而且护套管等辅助材料少、占用弱电井道空间也少。下面我们从传输介质，线材成本，辅助材料成本，施工成本，所需产品的成本几个方面对这几种传输方式做个对比：我们做一个假设从摄像头到控制中心的距离是600米，摄像头的点数为4个，工程对比图如下：

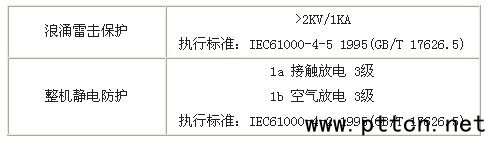

3. 随着新农村建设的推进，农副产品的生产管理也需要科学化与智能化。现在越来越多的农田、养殖场都安装了监控，不仅保证财产的安全，而且为生产活动提供了高效、准确和全面的第一手信息资料，比如果实是否够成熟、蔬菜是否被虫害等等都能通过摄像头一览无余的展示在几百米甚至千米之外的监控室内，大大节约了人力和时间。监控固然能使生产更快捷方便，但我们还面临着许多问题：众所周知，农田、果棚和养殖场大都设立在室外，那么受到自然条件的影响必然很大。最常见的要数雷电了，雷电对信号设备的破坏力是致命的。如何做好防雷措施尤为关键。优特普双绞线传输器产品在这方面做了充分的实验，均采用十分专业的防雷设计思路和专业可靠的防雷器件打造了标准的防雷系统。完全可以经得起雷电和浪涌的考验。从下表中我们可以一目了然的优特普产品的防雷参数：
4. 我们结合农村学校的特点，来了解双绞线传输在校舍中如何应用。日前，为了加强学校内部的教学管理和提高教学水平，加强校园内安全技术防范能力，提高校园的安全，特别是做好乡镇的中小学寄宿型学校的”平安校园”工作，构建可靠健全的监控系统已成为重中之重。优特普无源产品非常适合中小学的监控体系，该套产品小巧耐用，传输效果优质，并且无需供电，不仅如此，同时还可以传电话、RS485控制数据、音频、电源等信号，以满足教学的其他需求。在布线方面，一根双绞线可以传四路视频信号，不但节约了成本，简化了校园布线工作，还减少对正常教学的影响。下图展示了优特普无源产品的简单应用：
|
