    ④数字视频接入模块：负责实现对采集来的压缩编码后的数字视频信号进行接入，采用8个以上的千兆以太网接口并可选采用光纤数据接口，实现前端设备的接入和用户设备的接入。

    ⑤模拟视频接入模块：对传输过来的模拟视频进行信号接入、数字编码压缩等处理。既可以视频编码服务器DVS实现远端模拟摄像机的接入，也可以直接高密度多端口的插卡式视频编码压缩板来实现模拟信号的接入。

    ⑥包交换背板总线：负责将管理平台模块、流转发模块、录像存储模块、数字视频接入模块等多个模块之间的数据交互通道，背板支持24G到48G左右的线速交换能力，可为每个槽位的单板提供数G带宽的数据交换能力。

产品特点
    SMF产品在国内主流大型视频监控系统技术标准的基础上，结合视频监控平台技术的业务发展趋势，研发出硬件化大容量多业务视频监控管理平台，其特点及优势体现在如下几个方面：

    ·高可靠——采用高可靠硬件化实现，业务单板和电源均支持负载分担、主备备份、热插拨等可靠性设计，所选器件及整体设计符合运营级高可靠的运行需求。超强的通风和散热设计，适用于满负载、长时间的稳定运行。整体架构设计先进、可靠性高，能够满足视频监控核心平台的稳定运行要求；

    ·模块化——整机采用机架式设计，4U机框便于安装存放。背板采用运营级高带宽包交换总线技术，业务插板采用模块化插槽式设计。所有业务插板的数量可根据平台的容量灵活配置，最低3块业务板就可实现视频监控平台的管理功能，最高可满配置8块业务板，可根据系统的容量灵活改变业务插板的数量和类型，以实现系统容量的动态扩容；

    ·大容量——产品管理容量大，背板可支持24G以上的全线速数据包交换，满配置时可支持3000路设备的同时在线管理能力。业务插板每块可支持300路以上的D1高清视频编码流或者600路CIF标清视频编码流并发转发处理能力，产品满配置时可支持最高1500路高清视频编码流或者3000路标清视频编码流的并发处理能力，当系统容量超过设备最大容量时，还可通过级联多台设备实现多级多域的分布式管理，能够满足系统容量从小到大弹性扩容的业务发展需求；

    ·多功能——视频监控管理平台的架构设计先进，可支持视频监控、报警联动、视频直播、视频会议、多方语音通讯、即时消息沟通等多种文字、音视频的基础业务功能，同时还预留视频智能分析功能扩展接口，能够满足当前视频监控系统主流应用以及未来扩展的多种视频相关应用需求；

    ·标准化——融合了通讯及多媒体领域多项先进技术，遵循国内外主流技术标准规范的系统架构、通信信令及视频媒体流规范要求。在架构设计上参考遵循了公安部城市报警和监控系统联网技术标准GA/T 669-2006、中国电信“全球眼”企业标准、中国网通“宽视界”企业标准、教育部“电子考场”技术标准、浙江图像信息技术标准、北京图像信息共享地方标准等技术规范要求；在信令方面严格遵循标准IETF RFC3261（SIP）、IETF RFC 2327（SDP）、IETF RFC 1889/1890（RTP/RTCP）网络信令协议的要求；在视频媒体流方面支持标准的MPEG-2、MPEG-4、H.264、MJPEG等多种主流视频压缩标准；

    ·可定制——采用开放式架构设计，提供平台二次开发接口和客户端SDK开发协议，利用标准化信令及标准的视频媒体流接口，提供从前端设备管理、用户和权限管理、连接建立及拆除管理、录像资源管理、多级设备互通、开发调试接口等丰富业务功能的二次开发接口，可用于兼容其它厂商前端设备、提供定制化客户端界面、开发各种视频相关应用等定制开发；

    ·易兼容——符合国内外主流视频监控技术接口标准，可支持与多种平台产品的对接，也可支持国内多款主流模拟或数字的视频采集前端摄像机、视频编码服务器DVS、视频录像机DVR的兼容接入。对于非标准或特定应用的视频采集前端，也可利用二次开发接口和视频兼容接入网关进行兼容接入。

产品应用

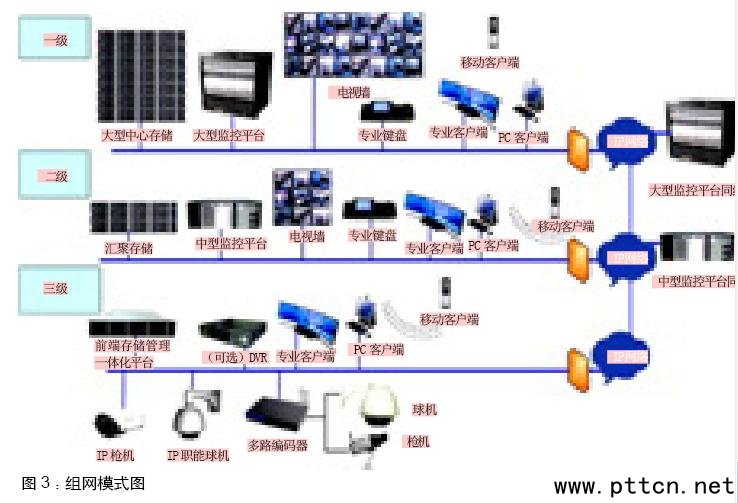

    视频监控管理平台定位于中大型视频监控系统的硬件基础平台或中间件产品，提供完善的二次开发和增值业务整合接口。整机采用运营级高可靠硬件设计，支持业务单板、电源模块的冗余备份和负载均衡，业务单板支持带电热插拨，符合运营级的高可靠性设计要求。机框采用标准4U机架式设计易于安装，具有8个业务板槽位，可根据系统规模灵活配置业务板的数量和类型，具有较强的扩展能力。平台系统硬件可支持3000路视频终端的并发视频管理能力，能够满足大容量高可靠视频监控系统的负载要求。支持视频监控、流媒体转发、视频会议、视频直播、语音对讲及广播等丰富的业务功能，支持完全标准的SIP信令及MJPEG、MPEG-2、MPEG-4、H.264等多种视频压缩标准，具有完全开放的平台二次开发接口，能够满足多种复杂的视频监控业务定制化需求，适用于公安、金融、交通、军队、矿藏、能源、教育、医疗、企业、场馆等多种行业的运营级、行业级、商业级视频监控的管理平台应用需求。典型的组网模式如图3。

未来管理平台的发展趋势
    随着安防市场容量越来越大，安防的业务应用越来越复杂。由于当前的主流平台产品均存在不同程度难以实现的技术限制，市场对监控的管理平台提出了越来越多的业务需求。如：平台产品能否既接入模拟的摄像机来保护设备投资，又接入数字的网络摄像机来引入新技术的优势？能否用硬件技术实现高可靠的平台？随着监控应用的增多，视频的业务越来越丰富，能否将视频监控、视频会议、视频教学、视频直播、语音文字通信等多种业务功能整合到同一个平台？安防行业如何满足平安城市、交通监控、金融监控、企业园区、数字校园等等众多的业务需求？是单独开发一个独立的系统，还是开发一个灵活多变的系统，还是有更好的解决办法？

    下一代的监控系统平台，将是一种基于客户需求的差异化产品，针对不同的系统规模定制相应的构架，而不是单纯追求多功能的某一种产品。本文所阐述的统一媒体平台中间件，正是向着这个目标的发展过程中出现的一种产品形态，定位于中间件，将多种不同应用的技术特性抽象出来，形成的稳定可靠的基础平台。在这个基础上，可以增加相应的业务模块，以达到基于需求的差异化平台设计。未来的监控系统，取决于更加先进的科技含量，同样也取决于更加合理的系统设计构架。（作者：中星电子股份有限公司总裁 金兆玮）
