主页（http://www.pttcn.net）：智能网络DVR的实现方案(2)

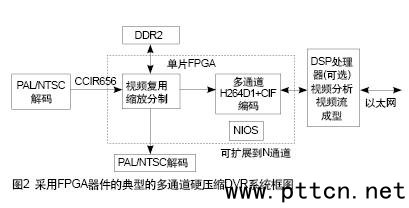

由图2可见，多通道模拟视频首先经模数转换解码成标准的CCIR656格式数据。为了能在本地监视多通道的画面，通常需要复用多通道视频数据和对画面进行分割与缩放。因此，这种标准的CCIR656格式数据必须送入视频复用缩放分割部分处理。FPGA Cyclone Ⅲ器件中丰富的M9K内存资源较适合用作视频复用缩放算法时必需的行缓存，从而这部分能快速实现画面复用缩放及分割功能。然后送入多通道H.264 D1＋CIF编码部分，这部分是系统的核心，而FPGA内在的强大并行处理能力可以满足H.264算法对处理速度的要求。这与多个ASSP或DSP处理器实现方案相比，单芯片FPGA提供了更稳定的系统性能、更低的成本以及最佳的性价比。此外，也可在有的系统中，加上一块DSP芯片来实现码流分析、视频流生成或音频压缩等对实时性和平行处理要求不高的功能，以充分发挥FPGA与DSP各自的优势。 智能网络DVR可具备的智能功能
一般，所需监控的视频图像，是直接从模拟摄像机连接至内置智能视频（IV）功能的DVR。这种智能网络DVR将首先执行一些智能分析与识别的应用，它可嵌入的智能化功能除智能网络摄像机可嵌入的的一些基本智能功能外，还可根据不同的高端应用分别嵌入一些复杂的智能功能。智能网络DVR可嵌入的智能化功能有： 1、可嵌入视频丢失、变换、模糊的检测识别与预/报警的智能功能
该项智能功能是最基本的功能，也是最必须需要的。若DVR连接的摄像机无此功能，就必须嵌入此项智能功能的软件模块。有了此项功能，值班人员才能第一时间发现视频被遮挡或无电源供应而使视频丢失、监控场景的视频变换、或焦距丢失等使视频模糊，从而可消除隐藏的犯罪事件的发生。 2、可嵌入能联动相应防区的其它安全防范设备的综合安全防范功能
在平安城市的建设中，视频监控系统必须要能联动相应防区的安全防范设备，如出入口控制系统，防火防盗报警系统等。即需同门禁探测器、防火与防盗及煤气与放射线泄漏等安全的报警探测器等联动，以达到综合化的安全防范功能。例如，当接收到门禁探测器、或防火、防盗及煤气与放射线等泄漏的报警信号时，相应位置的网络摄像机即可通过可预置云台自动转到相应的预置位，以自动进行录像，并触发警铃与灯，进行声光报警，从而实现综合化的安全防范功能。
3、可嵌入对各种天灾的检测识别与预/报警的智能功能
在平安城市的建设中，还必须有对城市火灾与水灾的水位、危房、桥梁易断处、道路危险路段或铁路公路旁易发生山石崩、雪崩以及地震站侦测地震等的地方进行检测、识别与预/报警的智能功能。通常，安置带十字刻度标尺的摄像机去进行监测。当视频设防点的视频图像移动到十字标尺的某一警告刻度时，所嵌入的智能软件算法即能自动启动录像、定点显示与预/报警，从而使值班人员能第一时间根据声光报警去进行查看与处理，以防止各种灾害带来的危害。 4、可嵌入视频移动侦测的检测识别与预/报警的智能功能
在银行、珠宝店、商店、仓库、财会室、军械室、保密室、博物馆、油库、以及一切重要的监控的场所对安全性要求比较高的地方，均需设置视频移动侦测的预/报警功能。这一功能必须要滤除老鼠、猫、狗等小动物以及由光线变化等环境带来的干扰，并且要能精确地侦测和识别单个物体或多个物体的运动情况，包括其运动方向、运动特征等。此外，视频移动的检测区域还可单独地进行开或关，以适应特殊时间段各出入口、大厅、停车场等的要求等。 当侦测与识别到是不认识的移动人体侵入时，即自动启动录像、定点显示与预/报警，使值班人员能第一时间根据声光报警去进行查看与处理。并能根据其运动情况，自动发送PTZ控制指令，使带云台的摄像机能够自动跟踪物体。如人体超出该摄像机监控范围之后，也能自动通知人体所在区域的其它摄像机继续进行追踪，直到抓捕罪犯为止。 5、可嵌入自动开关灯光、调整光强与识别有否外人侵入的检测识别与预/报警的智能功能
在党政机关、学校、企业和大型家居环境，可采用智能视频分析技术用来消除巨大的电能浪费与安全隐患，如能视天气情况等自动关闭不必要的灯或打开有人办公工作的灯或根据需要自动调整灯光的强度，以及自动监控有无外人侵入等。因为智能安防视频监控系统可随时计算出在一定的环境中什么位置有人走动或办公，能自动打开或增强相应位置的灯光，自动关闭或减弱其它位置的灯光。并且在单位或家庭有存入本单位或家庭人员情况的数据库时，还可用来自动分析与识别这些环境中的人是否与数据库中已有的一致，如发现有外人侵入时，能及时进行预/报警等。 6、可嵌入出入口人数统计的检测识别与预/报警的智能功能
网络DVR也可嵌入出入口人数统计的检测、识别与预/报警的智能功能。该项智能化功能，能够通过DVR嵌入的这项智能软件算法模块对摄像机所输入的监控画面进行分析，自动统计计算穿越国家重要部门、重要出入口或指定区域的人或物体的数量。 这一智能化功能的应用，还可用于商业等用途，如广泛在服务、零售等行业用来协助管理者分析营业情况，或提高服务质量。如为业主计算某天光顾其店铺的顾客数量等。 7、可嵌入人群注意力及拥堵等检测识别与预/报警的智能功能
该项智能化功能，能识别人群的整体运动特征，包括速度、方向等，用以避免形成拥塞，或者及时发现可能有打群架等异常情况。其典型的应用场景包括超级市场、火车站、娱乐场所等人员聚集的地方。 此外，还可统计人们在某物体前面停留的时间。据此还可以用来评估新产品或新促销策略的吸引力，也可以用来计算为顾客提供服务所用的时间等。
8、可嵌入非滞留爆炸物的检测识别与预/报警的智能功能
该项智能化功能，主要用于对重要设施或公共场所等处的可疑滞留物体（如化学与爆炸物体）超边预定时间段还未取走等异常行为，进行处理、识别，并锁定跟踪与预/报警，从而尽快排除，以保障人民生命和财产的安全。
