主页（http://www.pttcn.net）：基于GSM的无线智能监控设计 1 引言 2 智能监控系统总体设计 智能模块采用89C52微控制器并结合外围电路实现对8路模拟量和8路数字量的数据采集和监控，模拟信号经ADC0809模数转换并被微控制器处理，若监控对象正常则继续循环监测，若出现问题，微控制器即通过AT命令采用RS-232异步串行接口与无线MODEM通信并控制无线MODEM发送短信息给监控者或监控中心。如果情况紧急，微控制器会通过AT命令控制无线MODEM拔打监控者的电话并同时播放预存在语音芯片ISD25120的语音信息作为报警信号。监控者也可用短信息的命令形式去设置以微控制器为核心的智能模块，以及发送短消息查询命令查询其监控情况，从而达到无线监控的目的。利用89C52的外部中断功能对外界的8路数字输入量的突发事件进行监测，如果发生突发事件，中断源立即产生中断，89C52就会执行相应的报警程序。报警信息以AT命令的形式写入TC35I并通过短消息发送到监控者手机上，对于特别紧急的事件可以直接拨打报警电话，因为短消息的发送有可能会延迟。为了确保监控系统的可靠性，应在发送完短消息报警后再通过无线模块给监控者拨打电话，并由89C52控制ISD25120型语音电路播放预先存储在语音电路的报警语音，同时在HD44780兼容的液晶显示器上显示出八路数字量和八路模拟量的监控状态。

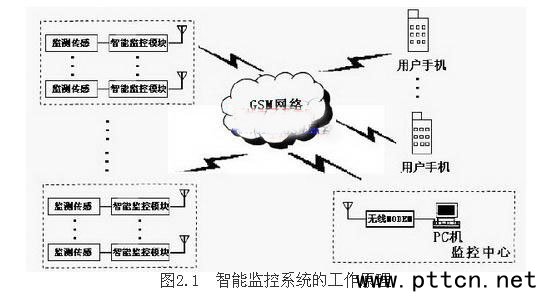

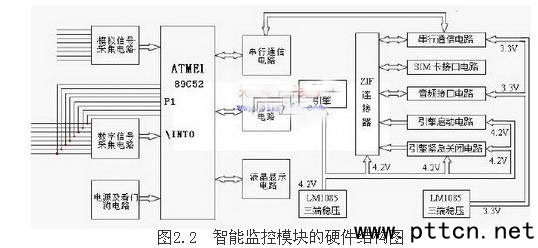

图2.1 智能监控系统的工作原理 2.1硬件结构 (2)模拟量输入由89C52外接ADC0809的8位 A/D转换芯片来实现。可采集八路模拟量输入，通过地址管脚来选择采集哪一路模拟量。另外，在ADC0809的信号输入端接一个

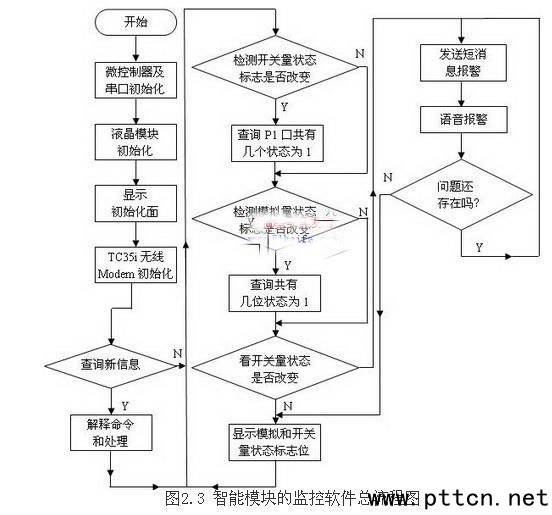

AD7501型8选1的多路开关，将模拟信号的输入扩展为8路，从而实现64路信号的采集。 (3)监控软件固化在微控制器的E2PROM中，为保证智能模块能够对监控对象突发情况进行实时处理，微控制器的P1口8根口线通过4078型或非门接至中断源INT0；这样，这8个I/O口一旦电平信号有变化则会引起中断，从而通过中断服务程序实现实时处理，同时还可通过P2口控制8路数字开关量的输出，以对监控对象的突发情况进行反控制，比如切断电源等。外部监控的数字开关量较多时，可以在原硬件电路上扩展一个或多个8259，8259可对8级中断请求实行优先级管理，若外设中断数目多于8个，则可使用多个8259。 (4)与HD44780兼容的液晶显示器则对实时监控的八路数字量和八路模拟量进行状态显示。假如模块在工作中出现程序跑飞的情况，作为硬件看门狗MAX813L便会给微控制器的复位脚RST一个上升沿电平，使得跑飞的程序回到监控程序开始处重新执行，以确保可靠运行。 (5)微控制器通过并口控制ISD25120语音电路，而语音芯片ISD25120的语音输出结束信号/EOM则直接接入外部中断0引脚INT0，使得语音播放一结束即刻进行其它实时处理。 (6)模块的监控主板和无线MODEM间通过串行接口连接在一起，无线MODEM主要由GSM模块TC35i、电源电路、SIM卡电路、手柄接口电路、电平转换电路几个部分组成，微控制器通过AT命令控制无线MODEM收发短信和语音通信。 2.2软件流程

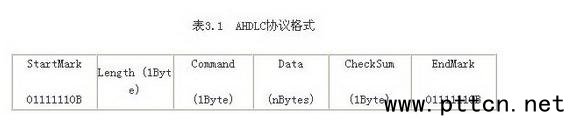

在监控时可以根据现场情况的紧急程度分级处理:一般情况可以使用短信收发，为了保证可靠，每条发送短信都需要用户给予相应的一条固定回应;当紧急情况时，可以直接启动拨打电话功能，通过将存储在语音芯片的语音播放出来进行语音通话，以体现现场情况的紧急。 3.串行通信协议的改进 3.1AHDLC异步串行通信协议的格式
|
