主页（http://www.pttcn.net）：基于ARM嵌入式的远程监控系统设计
基于arm 内核的嵌入式系统在远程监控报警系统中的设计实现与应用。核心部分主要包 括 arm 嵌入式平台设计及 μC-OS 嵌入式实时操作系统移植；人机交互界面 μCGUI 的设计与实现；远程通 讯及自动报警等；系统的设计还考虑到了扩展性和通用性以及与其他监控设备无缝连接等问题。 1 引言
监控系统现已成为现代化生产、生活中不可缺少的重要组成部分。目前，监控系列产品 种类繁多，大部分广泛应用于交通、医院、银行、家居、学校等安防领域。 随着嵌入式系统的出现，尤其是基于 arm 内核芯片的嵌入式系统的出现，使得监控系统的应用领域更为广泛。本文设计的远程监控报警系统除了作为安防功能外，还可以应用于 以下领域：通讯领域：远程通讯、视频会议和视频点播、证券、远程教育等。医疗领域：病 房监护、远程诊断等。工业领域：远程设备诊断、维护、维修，远程生产监控等。家用领域：家用电器远程维护；电、气、火等重大事故自动报警等。 2 系统设计
2.1系统组成

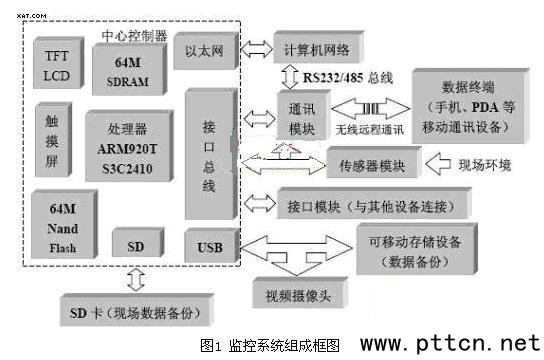

本文设计的远程监控系统主要由中心控制器、数据终端、传感器模块、通讯模块、接口模块等几部分组成。系统组成图（如图 1）。
2.2中心控制器
系统核心负责数据采集判断处理。为了提高系统工作效率，这里使用的是三星公司的 S3C2410芯片作为处理器。S3C2410 芯片是一款高性价比的 ARM 芯片，非常适合作手机、PDA 等手持设备。主要特性包括： arm920T 内核，最高工作频率 203MHz，LCD 控制器：可直接驱动真彩液晶屏，最高支持 2048×1024 真彩液晶屏，2 个 USB Host端口，1 个USB Device端口，支持 Nand flash 启动模式，SD 卡接口，UART、IIC、SPI、IIS 等多种类 型串行接口， 4 通道DMA。 本文的监控系统的 CPU 核心部分使用的是标准的 SO-DIMM200 金手指接口，便于后期 维护和升级。如果该监控系统的使用环境较为苛刻，可以将 CPU替换为S3C2440芯片。 S3C2440完全兼容S3C2410全部特性（注意：芯片引脚不完全兼容）。与S3C2410芯片相比，S3C2440的性能更为优越：最高工作频率可达500MHz，内部集成CMOS摄像头接口，但价格较昂贵。 2.3数据终端
数据终端的主要功能是对监控数据进行分析、处理，及时将数据汇报给监控人员。同时，监控人员可以根据现场情况，使用数据终端对监控的设备进行远程控制。数据终端最大优势 就是安全、可靠、便于携带。一般情况下为了节约成本，可以将手机、PDA 等移动通讯设 备作为数据终端使用。但是如果作为对高危环境或精密仪器的监控系统，数据终端需要专业 定制。这里使用的是中心控制器的作为数据终端，即中心控制器既作为数据采集发送中心，也可数据接收处理中心使用。
2.4通讯模块
通讯模块主要负责远程数据通讯。带有 RS232/485、GPRS、CDMA 等一种或多种通讯 方式。需要根据现场环境和用户需要进行定制。通讯模块与控制器通过接口总线连接，连接 方式为 TTL/RS232/RS485 等。 2.5传感器模块
传感器模块的主要功能是感知外部环境，对外部环境进行实时监测。由人体红外传感器、 振动传感器、超声波传感器、可燃气体传感器、温度传感器、湿度传感器等一种或多种传感 器组成。可根据现场监测环境不同进行定制。 2.6接口模块
接口模块主要作为系统扩展功能使用，将控制器的 A/D 转换、I2C、SPI 等多种接口进行 外部扩展。接口模块没有特定的功能，但可以根据需要与其他设备连接，例如可以与工业仪 器仪表或设备连接，实时对仪器或设备进行监控。 接口模块虽然不是监控系统的主要部分，但是对于整个系统来说却是不可缺少。因为本文的监控系统主要考虑到了系统的可扩展性和与其它系统无缝连接。通过接口模块可以很方 便的对监控系统进行升级，并且可以实现与其他系统或设备的无缝连接。这也是本系统区优 于其他监控系统的主要功能。 3 软件设计
3.1工作软件

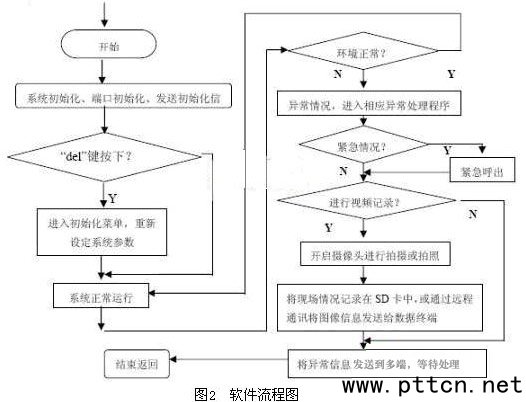

系统的软件设计较为复杂，这里只给出了整个工作软件流程（如图 2）。
 3.2操作系统移植
S3C2410 芯片支持多种嵌入式操作系统，如 WINCE、uCLinux 等。但考虑到监控系统 的实时性要求，这里使用的是 μC/OS-II 嵌入式实时操作系统。μC/OS-II 是一个源码公开、可 移植、可固化、可裁剪、占先式的实时多任务操作系统。其绝大部分源码是用 ANSI C 写的。 整个嵌入式系统分为两大层：硬件层和软件层。这里主要研究软件层的架构。软件层主 要分为四个部分：实时操作系统内核，与处理器相关部分，与应用程序相关部分，用户的应用程序。移植 μC/OS-II 系统需要修改的文件有：应用程序相关文件： OS_CFG.HINCLUDE.H； 处理器相关文件： OS_CPU.H、 OS_CPU_A.ASM、OS_CPU_C.C。 3.2.1 与处理器相关的代码
这是移植中最关键的部分。内核将应用系统和底层硬件有机的结合成一个实时系统，要 使同一个内核能适用于不同的硬件体系，就需要在内核和硬件之间有一个中间层，这就是与 处理器相关的代码。处理器不同。这部分代码也不同。我们在移植时需要自己移植这部分代 码。
a）OS_CPU.H
包括了用#define 定义的与处理器相关的常量，宏和类型定义，有系统数据类型定义,栈 增长方向定义，关中断和开中断定义，系统软中断的定义等等。 b)OS_CPU_A.ASM
这部分需要对处理器的寄存器进行操作，所以必须用汇编语言来编写。包括四个子函数： OSStartHighRdy()，OSCtxSw()，OSIntCtxSw()，OSTickISR()。OSStartHighRdy()在多任务 系统启动函数 OSStart()中调用。完成的功能是:设置系统运行标志位 OSRunning = TRUE； 将就绪表中最高优先级任务的栈指针 Load 到 SP 中，并强制中断返回。这样就绪的最高优先 级任务就如同从中断里返回到运行态一样，使得整个系统得以运转。OSCtxSw()在任务级任 务切换函数中调用的。任务级切换是通过 SWI 或者 TRAP 人为制造的中断来实现的。ISR 的向 量地址必须指向 OSCtxSw()。这一中断完成的功能：保存任务的环境变量(主要是寄存器的值, 通过入栈来实现),将当前 SP 存入任务 TCB 中，载入就绪最高优先级任务的 SP,恢复就绪最高 优先级任务的环境变量，中断返回。这样就完成了任务级的切换。
