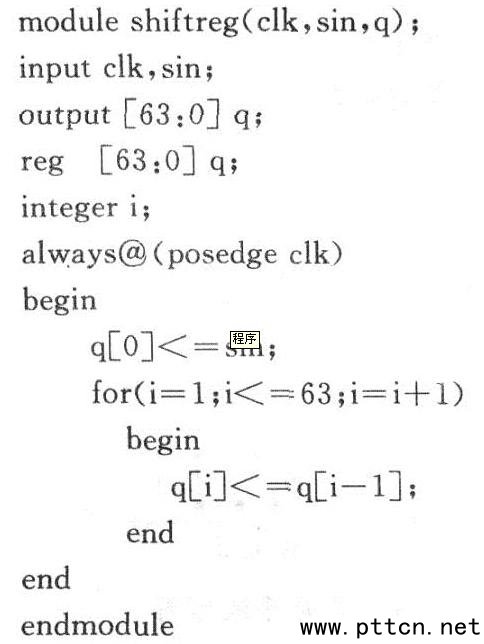

    其中高压输出部分在原理上是一个64位的移位寄存器，其程序如下：

4 混合式矩阵扫描功率放大电路
    以上研究了两种矩阵扫描功率放大电路，其中由分立元件组成的电路导通损耗小，效率高，电路负载能力强，开关速度高，频率特性好，但是它的元件数目多，难于应用于大屏幕高分辨率的FED显示器中。而基于集成电路STV7697B的功率放大电路由于STV7697B的最大输出电流是750 mA，如果是小尺寸的显示屏这个参数值尚能够满足要求，但对于大尺寸高分辨的显示屏来说它的驱动能力就明显感觉不足了。为了打破这个矛盾，结合两种方式的优缺点，对电路进行了改进。从图2可以看出ULN2803的输出最多只有8路，对于VGA系统至少需要60片2803，因此如果能用更高集成度的芯片代替，可以更加节省空间，集成芯片STV7697B刚好能够满足这个要求，理由如下：
(1)STV7697B高压大电流输出，完全可以取代ULN2803；
(2)STV7697B为64路输出，而ULN2803只有8路，可以大大节省PCB板空间；
(3)ULN2803只适合用在栅极为正电压的情况，而STV7697B无此限制；
(4)系统的稳定性进一步提高。

    基于以上的分析，用STV7697B取代了分立系统中的ULN2803，经过实验，很好地满足了FED矩阵扫描功率放大电路的要求。

5 大屏幕FED显示器显示效果

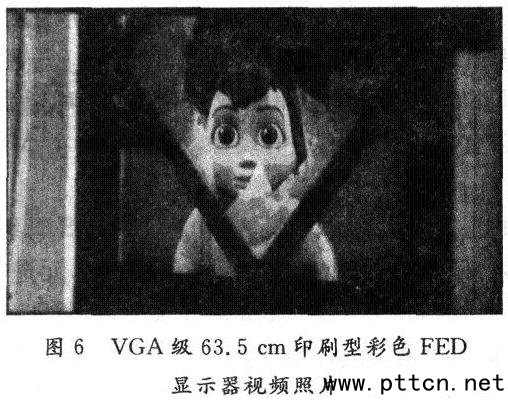

已经研制成功的能显示视频图像63．5 cm(25 in)的印刷式场致发射显示器显示效果如图6所示。

该样机的主要性能如下所示：
显示器尺寸：63．5 cm(25 in)；
颜色：彩色；
灰度等级：256级；
对比度：1 010：1；
显示分辨率：640×480(VGA)；
亮度：410 cd／m2；
刷新率：60帧；
显示内容：视频图像。

6 结 语
    研制出3种FED矩阵扫描功率放大电路，这3种电路各有优缺点，由于目前还没有为FED驱动电路研制的专用芯片，因此对于适合FED驱动要求的功率放大电路的研究对未来FED的发展是有积极意义的，也为将来专用集成电路的制作提供了思路。成功实现驱动显示VGA分辨率的印刷型FED视频显示系统，能显示各种彩色视频图像，亮度已达410 cd／m2，对比度达1 010：1，在图像显示质量、系统稳定性、样机体积等方面获得了大的进展。
