主页（http://www.pttcn.net）：谈一谈双绞线视频传输器和如何选择双绞线
安防监控系统,多媒体网络教学系统,液晶、等离子平板多媒体广告工程,大屏幕LED幕墙显示工程,大型投影设备演示系统,工业自动化控制系统,大中型音视频会议,医疗监护显示系统,银行、证券、金融信息显示系统,远距离网络服务器监控,大中型中央控制系统,军事演习指挥系统。  【双绞线传输设备应用简介】
双绞线的使用由来已久，在很多工业控制系统中和干扰较大的场所以及远距离传输中都使用了双绞线，我们今天广泛使用的局域网也是使用双绞线对。双绞线之所以使用如此广泛，是因为它具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点。双绞线对信号也存在着较大的衰减，视频信号如果直接在双绞线内传输，也会衰减很大，所以视频信号在双绞线上要实现远距离传输，必须进行放大和补偿，双绞线视频传输设备就是完成这种功能。加上一对双绞线视频收发设备后，可以将图象传输到1至2km。
双绞线和双绞线视频传输设备价格都很便宜，不但没有增加系统造价，反而在距离增加时其造价与同轴电缆相比下降了许多。所以，安防监控、多媒体网络教学等等系统中用双绞线进行传输具有明显的优势： 1）传输距离远、传输质量高。
由于在双绞线收发器中采用了先进的处理技术，极好地补偿了双绞线对视频信号幅度的衰减以及不同频率间的衰减差，保持了原始图象的亮度和色彩以及实时性，在传输距离达到1km或更远时，图象信号基本无失真。如果采用中继方式，传输距离会更远。 2）布线方便、线缆利用率高。
一对普通电话线就可以用来传送视频信号。另外，楼宇大厦内广泛铺 设的5类非屏蔽双绞线中任取一对就可以传送一路视频信号，无须另外布线，即使是重新布线，5类缆也比同轴缆容易。此外，一根5类缆内有4对双绞线，如果使用一对线传送视频信号，另外的几对线还可以用来传输音频信号、控制信号、供电电源或其它信号，提高了线缆利用率，同时避免了各种信号单独布线带来的麻烦，减少了工程造价。 3）抗干扰能力强。
双绞线能有效抑制共模干扰，即使在强干扰环境下，双绞线也能传送极好的图象信号。而且，使用一根缆内的几对双绞线分别传送不同的信号，相互之间不会发生干扰。 4）可靠性高、使用方便。
利用双绞线传输视频信号，在前端要接入专用发射机，在控制中心要接入专用接收机。这种双绞线传输设备价格便宜，使用起来也很简单，无需专业知识，也无太多的操作，一次安装，长期稳定工作。 5）价格便宜，取材方便。
由于使用的是目前广泛使用的普通5类非屏蔽电缆，购买容易，而且价格也很便宜，给工程应用带来极大的方便。
双绞线相关知识：

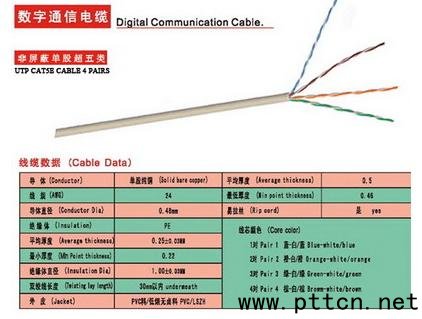

五类非屏蔽双绞线 没有抗拉丝，价格同超五类相差不大；
超五类非屏蔽双绞线采用8条芯线和1条抗拉线，芯线颜色分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。超五类非屏蔽双绞线通常只被应用于100Mbps快速以太网，实现工作组交换机到计算机的连接。

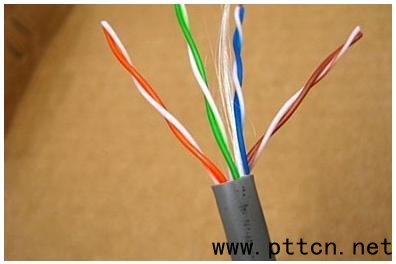

中间很多的白丝就是抗拉线

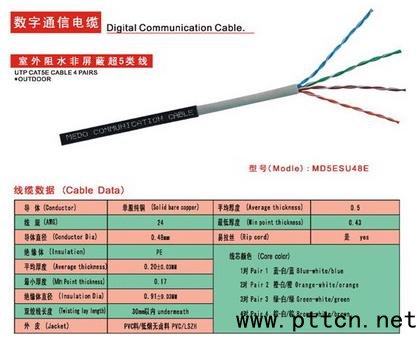

室外的话，我们建议采用防水的超五类双绞线
当然中间有骨架的超6类线也不错，六类非屏蔽双绞线在外形和结构上与超五类非屏蔽双绞线有一定的差别，不仅增加了绝缘的十字骨架（如下图），将双绞线的4对线分别置于十字骨架的4个凹槽内，而且电缆的直径也更粗。电缆中央的十字骨架随长度的变化而旋转角度，将4对线卡在骨架的凹槽内，提高电缆的平衡特性和抗串扰能力，同时还保证在安装过程中电缆的平衡结构不遭到破坏。
标准的超五类网线 CAT 5/24AWG技术规格中100米环路的电阻大概是19欧姆，单向100米是9欧姆，不合格产品100米环路电阻会超很多的，劣质的网线，一般采用的不是真正的铜芯，而是一种参杂了铁、铝、铜的混合导线，成本上当然比采用纯铜的便宜不少。一般质量较好的5类双绞线整箱的价格在450元左右，并且手感饱满，可以任意弯曲，铜芯不软也不硬，长度在300米左右，价格1.5元左右。而那些质量低劣的产品往往手感偏硬，网线有凹陷感，打开之后线与线之间的绞合密度较差，将会引起电缆电阻不匹配，会造成近端串扰缩短传输距离，降低传输速度。 双绞线安装中出现的图像干扰问题：
1、设备漏电产生斜纹干扰及高频干扰：先检查摄像机 防护罩 监视器 DVR等有源设备是否有漏电情况，另外将双绞线产品外壳接地，检查网线做延长接线时接口是否有问题；
2、图像彩色变黑白或色彩太淡：如果是采用的被动+主动的方式，那就调主动端的四位DIP开关或亮度补偿及色彩增益旋钮，还是不行的话就更换为主动+主动，也就是都换成有源的。
3、单路双绞线传输时，图像发生扭曲和抖动：应该是发射端和接收端的1和2端子没有对应，相互对调就可以了；
4、用一条五类网线传输4路图像，有一路正常，其他有串影的情况：应该是没有按标准的方式压线或夹线；
5、应用多路双绞线传输图像时会出现图像非常亮或是产生雪花，更严重会有扭曲，图像跳动：应该是各路信号强弱不同所致，应根据实际的安装距离采用被动+被动；被动+主动；主动+主动的配合，一般有多段式补偿及增益微调旋钮，适用不同的传输距离，并先单独调整各路图像的增益和补偿。
双绞线使用问题
1、五类线在施工布线时可以与一般的电话线、电脑网络线、同轴线一起走，尽量不要与强电走，这样容易产生干扰。
2、一条网线有4对，可以自由安排，可以传四路图像，也可以传1路图像+1路音频+RS422,RS485信号，当然建议施工中考虑备用线缆。 正确认识同轴与双绞线传输技术
1.双绞线视频传输系统，具有较强的抗共模干扰能力。在有些应用工程中，如多信息综合布线系统，优势很大，在某些监控工程中，其综合成本与同轴电缆差不多，或低于同轴系统（但图像质量还有待进一步努力提高）。这些优点，产品生产厂家已经宣传的有过之无不及；值得注意的是，许多工程商被误导的已经不知道东南西北了。他们说，同轴电缆衰减比双绞线大多了，同轴电缆有干扰等等，认为双绞线一片大好，没有缺点。有的工程商就是因为相信了这种误导宣传，工程图像质量达不到要求，被晾到了工程现场。
