1.ThomsonGrassValleyM322D的主要参数和特点
ThomsonGrassValleyM322D的4个通道被配置为2个录制通道和2个播放通道。录制通道为BNC接口，可由软件选择SDI数字视频或复合信号，播出通道分别为两路SDI数字视频或复合信号输出，每通道两路BNC输出。M322D可以软件选择设置525线NTSC制式或625线PAL制式。可传输的信号类型为NTSCSMPTE170M，PALCCIR624，SDI-SMPTE259M，ITU-601和270Mb／s复合数字信号。音频通道为每视频通道两路模拟音频输入/输出，每视频通道4轨SDI嵌入及2路AES／EBU。

    压缩格式为DV25SMPTE314、DV25、MPEG-2（4:2:2）、DV50（4:2:2）、MPEG-2（4:2:2），码率可选25Mb／sI帧或50Mb／sI帧。

    ThomsonGrassValleyM322D提供了触摸屏方便操作，并支持传统数安录像机功能，如快进、快退、搜索、打点及音频监听等。

    三块硬盘组成阵列最大可存储64小时25Mb/s的素材，可随意对素材进行剪辑和格式转换（支持AVI、DV25、SMPTE360M）。提供丰富的接口，如1394、USB2.0等方便与移动存储设备的连接。

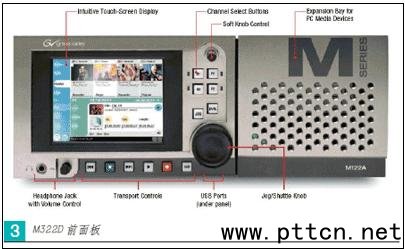

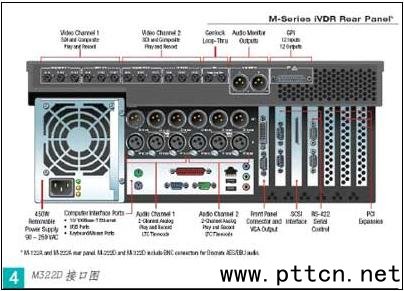

    ThomsonGrassValleyM322D的操作面板和各种接口如图3和图4所示。

图3

图4

2.ThomsonGrassValleyM322D的应用特点
    在平日的使用和维护中，我们认为有几个特点是多通道硬盘录像机与身俱来而传统数字录像机无法比拟的。

*由于M322D的4个通道各自独立，互相不冲突，完全可以做到同时进行两路放像和两路录像，这相当于多了4台传统数字录像机；
*由于硬盘数据访问存储的非线性，在某一录制通道开始录制后5秒，就可以利用任何一个空闲的播放通道对所录内容进行剪辑。M322D采用Subclip方式剪辑，对原始素材的副本进行操作操作，因此不会对原始素材造成破坏，这样边录边剪，既高效且优质；
*同样由于硬盘文件的非线性，通过行／场的插补算法可以实现多种速度(慢动作)重放，可以很容易地对一段内容顺序采集乱序播放，而且可以循环播放，这样的功能，是传统数字录像机难以做到的；
*在标配的三块硬盘组成的阵列下，可以安全地保存长达64小时25Mb/s的素材，通过简单的复制操作，可以把这些素材备份到异地或是网络上。通过软件提供的格式转化功能，这些素材可以转化为AVI、Quicktime、DV25、SMPTE360M等不同格式，方便了与非编等其它设备的素材交换；
*相较于磁带，硬盘的播出稳定性相当高，硬盘录像机的故障也比传统数字录像机少得多，不会出现由于断磁或磁头损伤而影响节目制作；
*M322D采用了触摸屏面板，人机交互介面仿传统数字录像机，无需鼠标、键盘即可完成所有操作。同时，软件提供了基于SNMP（简单网络管理协议）的远程监控功能，很大程度上方便了我们的日常维护。

    这些特点，源自硬盘录像机的两个主要特征，硬盘访问存储数据的非线性和软件技术，这是传统数字录像机所不具备的。

四、硬盘录像机在江苏电视台新闻演播室和体育演播室系统中的应用
    在我们的演播室系统中，硬盘录像机的两个输入分别为经过加嵌器和２×１应急倒换的PGM信号和切换台的一条辅助母线，输出为每一路的一主一备信号分别进入切换台和矩阵。以体育演播室系统为例。

    这样的配置，兼顾了节目录制的安全和灵活，我们可以通过母线、矩阵或跳线多种方式在节目PGM录制的同时进行其它必要内容的录制。

    我们的多通道数字硬盘录像机平时用于新闻演播室和体育演播室大量的直播和录播节目中，对于很多栏目来说已是不可或缺的设备。主要的应用有以下几个方面：

*直播节目的片头、片花、广告播放及应急备播内容播放：包括《南京零距离》在内的大多数直播节目采用将播出内容导入硬盘录像机播放的方法，提高效率且保证安全；
*作为抠像的背景和大屏幕的图像：硬盘录像机的循环播放功能使它很适合作为抠像录制时的背景，少儿频道把大量简洁、生动、活泼的卡通素材导入硬盘录像机，作为《动画天地》、《好朋友》等节目的背景，很受好评。新闻节目的SNG连线通常将硬盘录像机播放的循环影像作为背景，配合开窗等特技，效果很好。另外，《南京零距离》等节目现场大屏幕也经常使用硬盘录像机循环播放特定影像或LOGO；
*体育赛事的直播信号剪辑：通过切换台辅助母线选择赛事的源信号而非PGM进行录制，把一路空闲的播放通道更改为播放列表进行剪辑，避免了PGM信号中字幕、演播室主持人等对原始素材的干扰。由于是对源素材的副本进行操作，因此可以随时查阅已经录制的内容，不会漏掉任何有价值的信息。这样的剪辑制作方式效率高，待播出队列的质量也比较好，而且与PGM的制作相互独立，互不干扰；
*节目的衔接过渡：在多个直播节目相连时，录像机，尤其是放机的资源很紧张，这时硬盘录像机的２个播出通道无疑是最好的补充，缓解了系统的设备压力。

五、总结和展望
    以上，分析了目前演播室用广播级数字硬盘录像机的结构，并结合我台新闻演播室和体育演播室对ThomsonGrassValleyM322D的应用谈了谈个人对数字硬盘录像机特点和优势的理解。虽然数字硬盘录像机还没有代替主流的传统数字录像机，但是在参数上和播出质量上已经达到了节目制作甚至是直播的要求，凭着某些方面的特性，硬盘录像机可以完成许多传统数字录像机难以做到的特殊应用，在演播室系统中已经成为了一个重要的设备。

    我台技术部已经在做高清系统的前期调研，我们在考虑高清演播室系统时，也已经把高清多通道数字硬盘录像机纳入考虑范畴。嵌入式技术也好，远程监控也好，我们希望更多电子信息科学的新技术融入电视行业的各条产品线中，让我们的视野更加开阔、知识不断更新，让我们的行业焕发出青春的活力。
