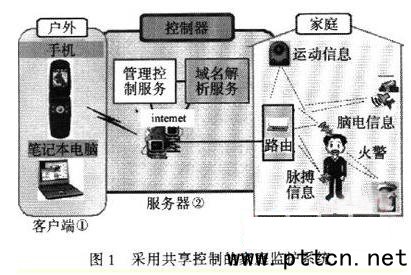

主页（http://www.pttcn.net）：基于Zigbee技术构建家用无线网络 本文研究一种基于Zigbee技术的家用无线网络平台.分析了Zigbee网络协议，探讨了用Zigbee技术构建家用无线网络的关键问题对网络拓扑结构，网络路由算法和网络采样策略等问题进行了讨论并提出了解决方案通过构建的家用无线网络对脉搏信号进行监护实验.结果表明，基于Zigbee技术构建的家用无线网络是可行的，该无线网络在家庭监护中将有广阔的应用前景. 随着计算机技术、通信技术、控制技术的发展和人们物质生活水平的提高，家居智能化的研究成为国内外的一个研究热点.与此同时，随着我国老龄化社会的加剧，通过易组织，低成本，高效率的家庭智能化网络实现长期的家庭监护，对提高人们生活质量，减少医疗费用也具有重要意义.为此，提出了基于共享控制的家庭监护系统.图1是采用共享控制的家庭智能监护系统示意图.
家庭设备信息和人体信息如脑电波、脉搏信息等通过无线网络发射，经家庭网络路由传送到互联网上的专用服务器中.家属或医院可在世界上任何地方，通过计算机调查服务器中所记录的人体活动和设备的情况.这样做不但能实时地得到当前的活动情况，通过指令控制家居中的设备，还能调查任一时段内的历史信息及变化倾向，为正确、及时进行医疗监护提出建议和措施. 以前针对智能家居研究的网络构建采用的无线方式有射频(RF)技术，IEEE802.11及蓝牙技术等.但这些技术都没有完全满足家庭网络易组织、低成本、低功耗等要求.Zigbee协议是一种基于IEEE80215.4标准的无线协议，主要应用于低通信速率，低功耗设备的组网.该通信设备支持250kbit/s的数据传输速率，可以实现l点对多点的快速组网.鉴于Zigbee无线网络的上述特点，可将其用于构建家用无线网络平台. l、Zigbee网络协议简析

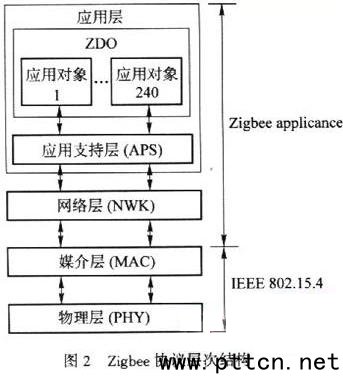

多路选择是APS的重要功能，提供上层应用程序使用网络数据传输服务的Endpoint(如同TCP/IP的socket)匹配网络地址，这样在两个通信端点间能让多个应用程序循环使用APSZDO则是整个Zigbee网络设备的控制中心，它使用NWK与APS提供的管理服务，并匹配Zigbeedeviceprofile(ZDP)规范.Zigbee网络支持3种类型拓扑结构：星形结构，网格状结构和族状结构，如图3所示.其中网格状和族状结构属于点对点的结构星形网络中，所有节点都与中心协调器通信，节点间不能直接通信而点对点网络中的节点彼此都在其辐射范围之内，任何两个设备之间都可以通信.

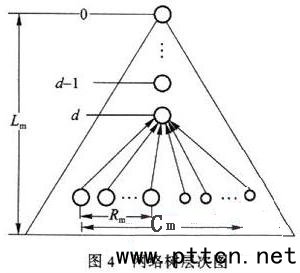

2、关键问题的考虑 网状网络中的每个节点都可以作为路由节点，因此，原节点的数据流可以通过多个路径到达网络控制点.如果某一个节点与网络断开，数据流可以选择另一条路径进行传输，因此具有较强的健壮性.但网络中的设备都需是全功能设备，能量消耗大;同时，网络中数据流的路由节点增加了网络的延时. 族状结构结合了星形结构和网状结构的优点.为了节省能量，监控设备和生理数据采集终端可以作为网络中的端节点，结构节点少.同时协调器可以作为网络控制器采集网络中的数据.网络具有可扩展性，可以增加路由节点，扩展覆盖范围，因此该家用无线网络采用族状网络拓扑结构. 2.2网络路由协议的设计 Zigbee支持Cluster-tree，AODVjr及两者的混合模式等路由算法.AODVjr算法是针对AODV算法的改进，以达到计算量小及节能的目的，但算法较复杂，Cluster-tree算法适合树状拓扑结构.图4为网络树层次结构图.

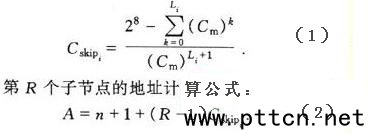

图中，Lm为最大网络深度，Cm为最大的子节点数，Rm为子节点中最大的路由节点数. 节点的地址空间Cskip的计算公式为
式中：n为父节点地址;R为子节点序号1～Cm. 如果D>N并且 |
，将数据包转发给父节点;
，将数据包转发给地址为
的子节点.
