基于以太网的可视对讲系统应用

主页（http://www.pttcn.net）：基于以太网的可视对讲系统应用

　　目前IT技术已经深入的和小区安防系统融合在一起了，本文要介绍视得安罗格朗公司旗下Shidean品牌总线控制方式加TCP/IP网络的Shidean2000可视对讲系统在大型远距离小区的应用，突出和TCP/IP门禁控制系统共用一个以太网络，降低工程成本。

　　现在小区规模越来越大，它们往往占地面积大，楼层高，户数多，景观多，工程走线复杂，距离远，出入口多，开发商对系统的稳定性和成本更为重视。而Shidean2000系统恰恰解决了以上问题。下面就以杭州某小区来详细介绍我公司的这一系统。该小区位于滨江区行政中心区域，占地161亩，总建筑面积32万多平方米，总户数为2128户，其中一期为829户，14个单元，都为18层左右的高层;二期1299户，14个单元为31层左右的高层，要求户彩色可视对讲门禁联网系统。

一、系统构成
　　单元内采用980系统总线控制方式，户内分机为最新款5.6寸超薄980RY36系列可视分机，每层配有保护器使系统更加稳定，转换器把单元内总线转换成小区联网总线系统，可视对讲服务器把小区联网总线转换成TCP/IP信号，管理中心由多媒体电脑代替，管理员所有操作均在电脑上完成，管理中心电脑通过网络交换机直接接入以太网络。

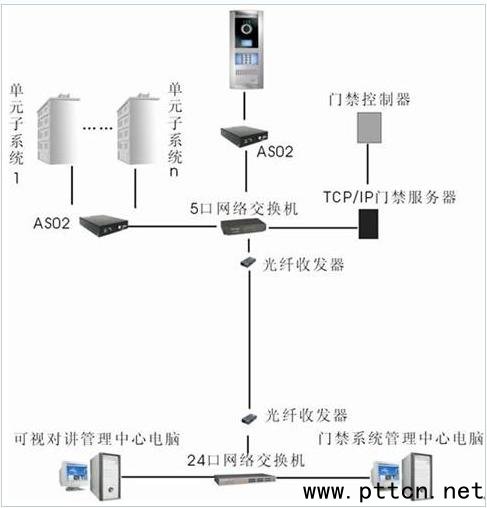

　　示意图如下：

　　入户线和主干线都是6芯线加视频，联网总线为4芯加视频(在此案中也就是指从转换器到可视对讲服务器之间)，从可视对讲服务器至中心是4芯单模光纤。可视对讲系统和门禁系统共用一个以太网络，可视对讲服务器和门禁服务器共用一个网络交换机和光纤收发器，五类网线直接到管理中心总的网络交换机。

二、系统特点
　　小区大概是长方形状，而控制中心在整个小区的中央位置，所以以太网组网采用并联的方式：多个单元用一个可视对讲服务器，它体积小(180MM*160MM*30MM)且自带IP地址, 标准的RJ45接口，每个可视对讲服务器旁边配置一个网络交换机，门禁系统每个单元也是采用的传统485加TCP/IP服务器的方式，对讲和门禁的服务器出来的都是标准的TCP/IP信号和RJ45接口，不存在兼容性和以往对讲和门禁相互干扰影响的问题，流量带宽也足够了。

三、结语
　　采用数字信号传输，无信号衰减(无需信号放大)，抗干扰能力强。可长距离传输，用五类线时达100米，光纤传输≥30KM，音频、视频控制共用网路，网络布线简单，线路可靠性强，可多条通道独立传输，解决占线问题。
