基于ARM及GPRS的智能家居系统的实现

主页（http://www.pttcn.net）：基于ARM及GPRS的智能家居系统的实现

    近年来，随着网络通讯技术，电子技术，计算机技术的迅猛发展，人们对生活质量提出了更高的要求，现代化的家居环境也备受人们的关注。目前，国内的智能家居系统主要集中在对单个住宅分散的子系统的控制上，这些子系统功能上比较单一，很难实现信息共享，不便于进行集中管理。本文针对目前国内智能家居系统的局限性，提出一种基于GPRS无线技术的智能家居系统，不仅能对小区多个住宅内的安全状况进行实时监控，还实现了“三表”（即水表、电表、燃气表）的远程抄送。

1．GPRS技术简介
    GPRS（General Packet Radio Service），即通用无线分组业务，是一种基于GSM系统的无线分组交换技术，面向用户提供移动分组的IP或者X.25连接。与GSM电路交换数据相比，GPRS在数据业务的承载和支持上具有非常明显的优势：资源共享，频带利用率高，用户只有在进行数据传输时才占有系统资源；数据传输率高，GPRS采用分组交换技术，每个用户能同时占用多个无线信道，同一无线信道又可由多个用户共享。理论上，GPRS最高传输率可达171.2kbit/s；支持X.25协议和IP协议，可与现有的数据网络进行互通互连；用户永远在线且按流量、时间计费，通信成本低。由此可见，将GPRS技术应用于智能家居系统的数据传输是最理想的选择。

2．系统功能及总体结构设计
2．1系统实现的功能
    该系统主要是针对普通住宅小区家庭用户而设计的，它可以对小区内用户住宅内安全状况进行集中监控和管理，同时还实现了门禁及抄表功能。用户可以根据自己需要进行监控状态、监控参数的设置。系统实现了以下功能：

    （1）家居安防监控：当小偷闯入住宅或者有火灾、燃气泄漏等危急事件发生时，监控终端能实时地监测到险情，向监控中心发送告警信息，监控中心则以GSM短信的方式通知户主。

    （2）家居安全状况远程实时监控与查询：主人离家在外，可通过发送手机短信的方式来查询家中安全状况信息。

    （3）现场图像抓拍功能：在设防状态下，当红外传感器或者门磁触发告警时，系统将启动图像抓拍器，对现场进行拍摄，所拍摄的图像通过GPRS网络发送到监控中心的主机上进行备份。用户也可以通过发送送机短信的方式来启动图像抓拍的功能。

    （4）“三表”远程自动抄送与门禁功能：可以定时或主动读取用户家中的水表、电表、煤气表的用量，并根据相应价格计算费用。当有刷卡开门事件时，判断卡合法则允许进入。

2．2系统总体结构

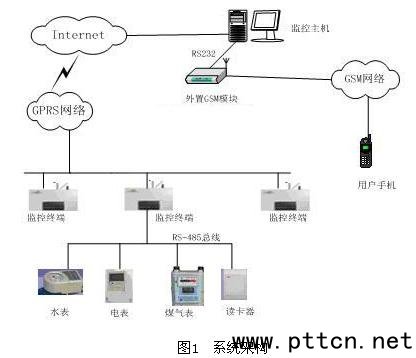

    智能家居系统由监控终端，GSM短信收发模块，监控主机三部分组成。监控终端硬件采用ARM7平台，软件采用嵌入式实时操作系统VxWorks。监控主机是一台运行监控管理软件的PC机，一般置于小区的物业管理中心。图1是整个系统架构图。

    系统工作时，监控终端循环检测安装在室内的门磁、红外、烟雾、燃气监测等传感器，当检测到有异常情况发生时，终端控制警笛发出告警声音，提醒户主及物业管理人员有险情发生并采取防范措施。另外，监控终端还通过GPRS网络向监控中心发送告警信息。当终端检测到门磁或红外告警时，将启动图像抓拍器，对用户室内现场进行连续拍照，拍摄到的图像终端先进行缓存，再通过GPRS网络发送至监控主机，监控主机将图像以文件的形式进行备份。

    监控终端还循环接收监控主机下发的数据请求命令，终端对这些命令进行解析。如果是查询传感器及门磁状态，监控终端对相应传感器的状态进行检测，向监控主机返回传感器的状态信息；如果是查询水表、电表或者煤气表的用量命令，监控终端根据“三表”的RS-485协议，构造查询帧命令,发送相应的查询命令，将“三表”返回的数据按照系统的通信协议打包，通过终端上内置的GPRS模块发送到监控主机。监控主机接收到终端发送的数据后，先对数据帧进行解析。若是告警信息，则监控主机将根据不同的告警播放相应的告警提示音，提醒管理员作出处理。当有告警发生时，监控主机通过RS232接口输出AT指令，控制外置GMS模块向系统预先设置好的住宅主人的手机号码发送告警短信，通知户主家中有警情发生。同时，监控主机还将把告警事件以日志的形式记录下来，以便事后对告警信息进行查询；当接收到的数据帧是抄表命令返回的数据时，主机将把数据写入到系统数据库。同时，在显示界面上弹出一个新窗口，显示户主信息、查询时间、表的用量、相应费用等信息。

3．系统硬件设计

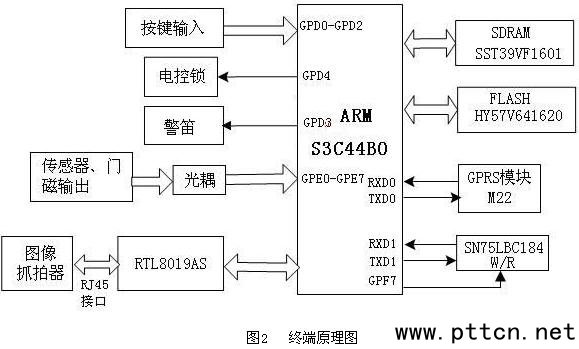

    监控终端的原理图如图2所示。

    终端硬件采用的是嵌入式硬件平台，CPU选用三星公司的基于ARM7TDMI内核的S3C440X微处理器，该处理器是三星公司专为PDA和一般应用开发提供的高性价比和高性能的解决方案。经过性能与成本的综合考虑,GPRS模块选用明基公司的 M22模块。该模块可工作在三种频率下：900/1800/1900MHz。支持语音通信，具有GPRS、USSD和CSD三种数据方式及SMS和FAX功能；内嵌TCP/IP协议，软件支持标准AT 指令并遵循3GPP 27.07/27.05规范。

    S3C44B0的IO口的D口扩展了三个按键，它们是设防键、开门键、消告警键。按下设防键，CPU检测到IO口为低电平，系统进入监控状态。该状态下，系统将循检测门磁及所有已经安装的传感器。由于选用的传感器输出电平为0V或12V,而S3C44B0的外围接口电平为0V~3.3V，传感器的输出需经光耦隔离后连接至CPU的IO引脚。采用光耦隔离还有一个作用：在雷雨天气，传感器输出导线很容易引入雷电，导线上会有瞬时高压脉冲，用光耦将传感器的输出与CPU的IO口隔离后，起到保护CPU的作用。当监测到开门键按下，电控锁吸合，门将打开，此时为合法开门状态，不会产生告警。如果是在监控状态下，门被强行打开，则门磁输出由低电平变为高电平，CPU检测到门磁传感器输出高电平，产生告警，CPU控制GPD3口输出低电平，触发警铃产生告警音。告警发生时，CPU通过UART0发送AT指令来控制GPRS模块，经GPRS网络向系统监控主机发送告警信息，监控主机对告警信息进行分析处理。M22模块与CPU采用115200bps的波特率进行通信。它们之间的接口比较简单，只需要将接收和发送两个引脚进行连接。考虑到本系统运行过程中需要保存大量的事件日志，如“三表”查询的数据、告警事件日志以及告警抓拍到的50张图像等，系统扩展了大容量的外部存储器HY57V641620(容量为8MB的SDRAM)，SST39VF1601(2MB的FLASH)。其中SDRAM主要负责程序运行以及中间数据的保存，2MB的FLASH主要负责源程序的保存以及一些掉电需要保存的历史数据，事件日志、图像数据等。
