主页（http://www.pttcn.net）：HUAWEI政府多媒体调度系统组网设计方案 HUAWEI政府应急通信解决方案的指挥调度子方案是以综合调度机为核心，通过融合固定电话网、移动通信网、无线集群网、视频会议系统、视频监控系统等不同的通信网络，实现应急指挥通信的多媒体融合调度。
如上图所示，综合调度机通过统一通信平台实现跟PSTN/PLMN的互通，通过集群接入网关实现无线集群网络的互通，通过IP网络实现跟视频监控系统和视频会议系统的通过将多网融合互通，实现了调度台与调度台、调度台与不同语音终端、各种不同语音终端之间的互联互通和融合通信。在应急指挥调度时，通过调度台可实现对各类终端的语音呼叫，以及发起电话会议、广播通知等，并可在调度台随时查看各监控点的现场监控图像，以及转发、分发视频监控图像给各种类型的显示终端。需要发起视频会议进行应急事件处置决策时，调度台可将不同的终端接入视频会议，支持视频显示的终端可查看不同会场的图像和应急现场的实时视频监控图像，不支持视频显示的终端可仅通过语音功能接入会议。

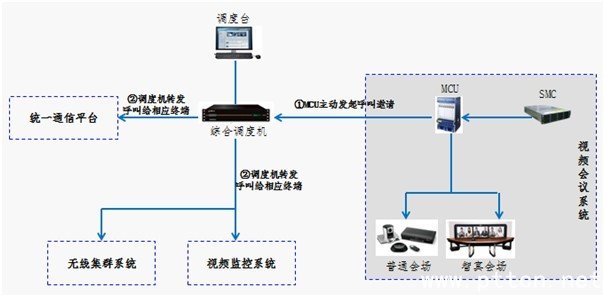

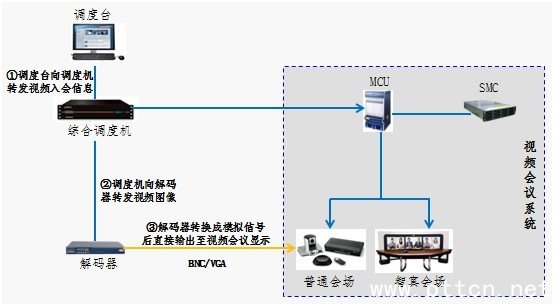

1 、 统一通信平台对接设计 统一通信平台主要是以UC通信网关为核心，实现各种模拟电话、IP话机、可视话机的接入。模拟电话可通过E1接口与统一通信网关对接，IP话机和可视话机可通过IP网络实现跟统一通信网关的对接或直接跟综合调度机对接。另外，统一通信网关通过与PSTN/PLMN网络的对接，还可以实现办公电话的出局，以及与移动通信终端的互通。统一通信网关通过SIP协议与综合调度机实现对接，并将模拟电话、IP话机、可视话机等各种通信终端在综合调度机中注册为SIP终端。在调度台对模拟话机、IP话机、可视话机发起调度呼叫时，直接呼叫给终端分配的SIP号码，综合调度机会将相应的SIP号码转到对应的统一通信网关，再由统一通信网关负责连通对应的终端。 2、 无线集群系统对接设计 图表 3综合调度机与无线集群系统的对接设计 集群通信因为其呼叫建立时间短、一按即通等特点，在应急指挥领域应用广泛。但因集群通信系统与传统语音通信网络之间不能互通，也给应急指挥调度带来了很多不便，同时也限制了集群系统的进一步应用。本方案中通过引入集群接入网关实现了综合调度机与无线集群系统之间的互通，集群接入网关作为不同语音网络之间的转接设备，负责不同语音网络之间的音频格式转换。集群接入网关通过DB15接口与无线集群系统的车台对接，通过IP网络实现与调度机的对接。通过与无线集群车台的对接，实现了将车台所在集群组与传统语音网络之间的互通。在应急应用中，可将集群接入网关和集群车台放置在指挥中心，也可将两者放置在移动指挥车中，并将移动指挥车与指挥中心实现网络互通后，即可在指挥中心调度台跟集群终端通话。 3 、 视频监控系统对接设计 图表 4综合调度机与视频监控系统的对接设计 视频监控系统通过IVS监控平台实现了对前端模拟摄像机、数字摄像机、无线摄像机，以及移动单兵视频监控等各种视频监控图像的统一接入和管理控制功能。视频监控系统的IVS监控平台通过SIP协议与综合调度机进行对接，IVS监控平台将各种前端监控设备向综合调度机注册为SIP终端，并为每个监控设备分配一个终端号码。在调度台查看视频监控图像时，可以直接点击呼叫相关监控前端的SIP号码，IVS监控平台将对应前端的视频图像发送至视频接入网关进行视频格式转换后，通过综合调度机转发到调度台显示。调度台可同时调度4路/8路/16路视频监控图像显示。调度台查看视频监控图像的流程如下：  另外，综合调度机可把查看的视频监控图像推送（转发/分发）到大屏幕、可视话机、领导办公室的显示器等设备上显示。 4 、 视频会议系统对接设计视频会议系统是应急指挥决策和调度的一种重要手段，传统的视频会议系统和视频监控系统是两套完全独立的系统，在进行应急视频会商，并查看现场监控图像时，需要不断的在两套系统之间来回切换，严重的降低了应急处置效率。另外，现场救援人员可能来自不同的部门和机构，这些人员持有不同类型的通信终端，在召开视频会议时，如何将不同类型的终端加入到同一个会议中，进行集中决策和统一调度，也是当前迫切需要解决的问题。HUAWEI政府应急通信解决方案的指挥调度子方案将视频会议系统中的MCU与综合调度机进行SIP对接，通过融合视频会议系统与视频监控系统，以及各种通信网络，实现各种不同通信终端的统一召开会议，以及对现场视频监控图像的查看。视频会议系统与综合调度机，以及与视频监控系统、办公通信系统、无线集群系统之间的融合组网设计如下图所示： 视频会议与视频监控及通信网络融合后，召开视频会议的相关流程如下： 4.1 发起视频会议在多媒体融合调度系统中，视频会议的发起仍然是由视频会议系统的SMC服务器发起的，在SMC服务器上选择需要参加会议的普通视频会议终端、智真会议终端，以及其它通信终端注册的SIP类型终端，即可将各种类型的终端加入会议。当会议开始后，SMC服务器通知MCU召集会议，MCU召集普通视频会议终端、智真会议终端入会，并通过综合调度机召集语音终端、视频监控终端、集群终端等各种SIP类型终端入会。 4.2 邀请加入视频会议  图表 10调度台转发视频图像到视频会议系统 第二种，通过IVS监控平台将指定的监控图像转发到视频会议显示终端上显示。  4.3 迟后进入视频会议 当预定的参会人员不能按时参加视频会议时，可在会议开始后，通过已注册的SIP终端主动呼叫会议号码来进入视频会议。  图表 9迟后入会的流程 4.4 视频会议中查看视频监控图像 在应急视频会商的过程中，如果需要查看前端视频监控图像时，有两种实现方式：第一种，由调度人员在调度台上把指定的监控图像转发到视频会议显示终端上显示。 (中国集群通信网 | 责任编辑：陈晓亮) |
