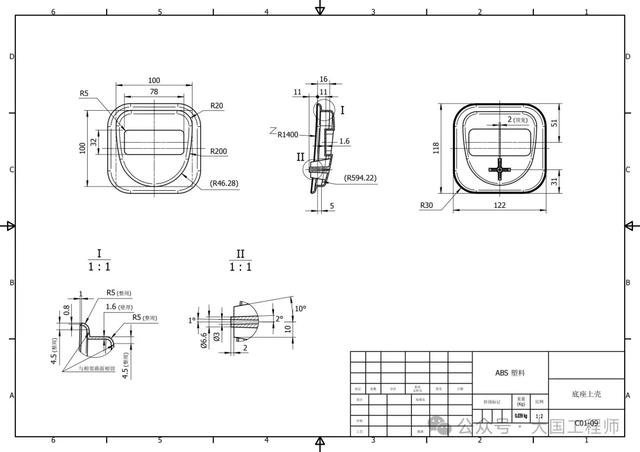

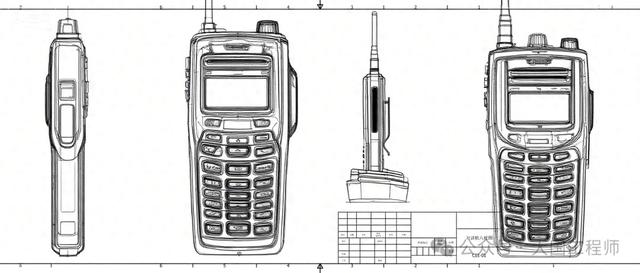

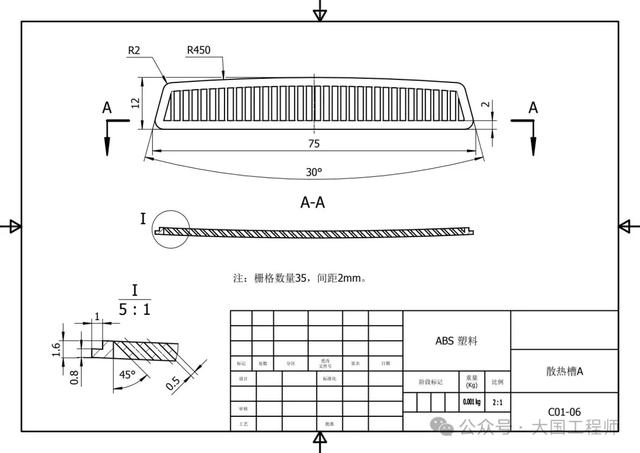

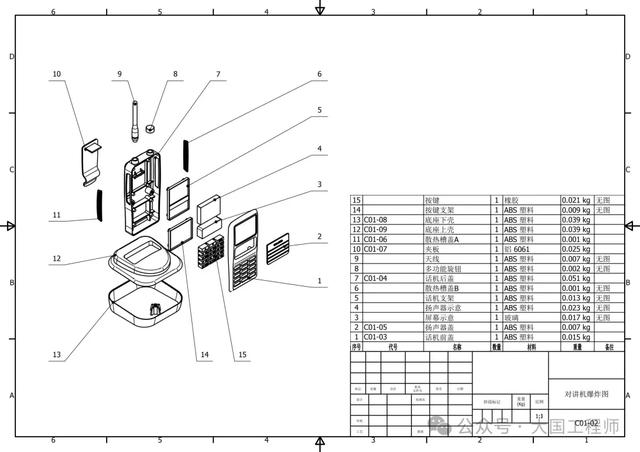

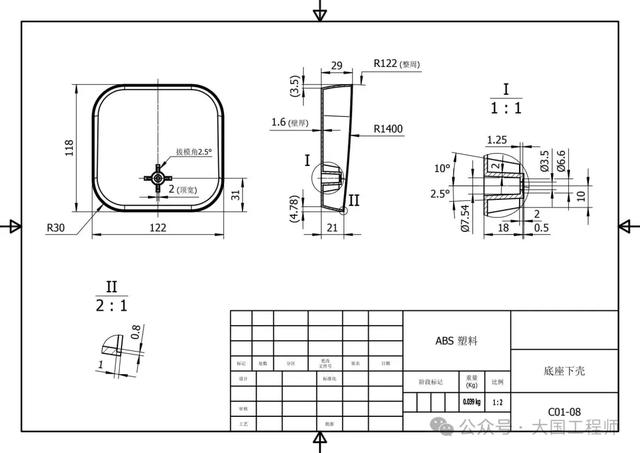

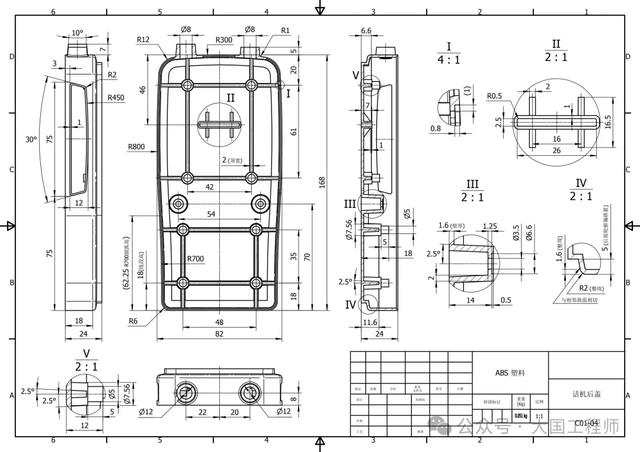

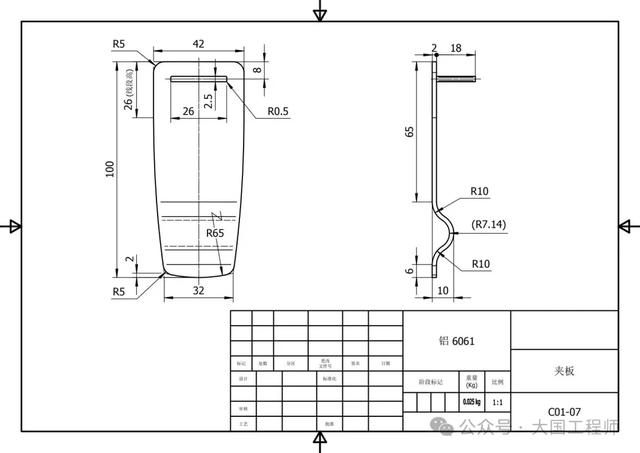

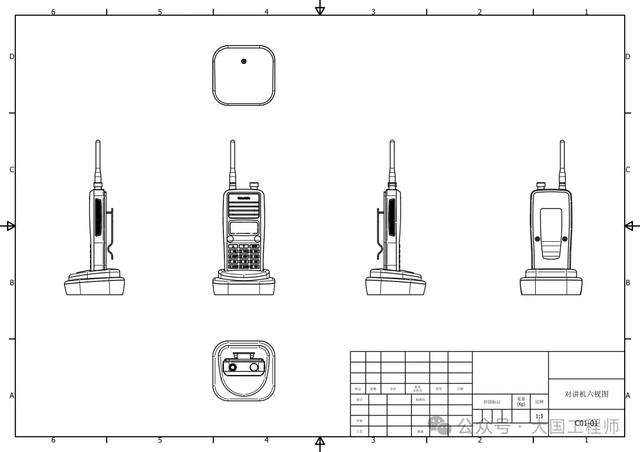

主页（http://www.pttcn.net）：对讲机图纸（9张）来了，拿这个能造个一部出来吗？ 这套图纸并没有注明设计单位，出处不详，总共包含9张图纸。原图是高清矢量PDF格式。这次是用手机把PDF转换成图片，再上传到公众号里。所以在公众号里并不是高清图纸，即便是放大也是比较模糊的。如果有需要还是直接现在PDF格式吧！ 从第二张图纸的明细表可以看到，有些零件备注无图；目前也没有找到对应的提供件，所以只能根据已有图纸自己设计了。
高清PDF格式图纸：第一条留言。 图纸
