主页（http://www.pttcn.net）：E拆解：第三部卫星电话拆解—欧星XT1100

拆解步骤

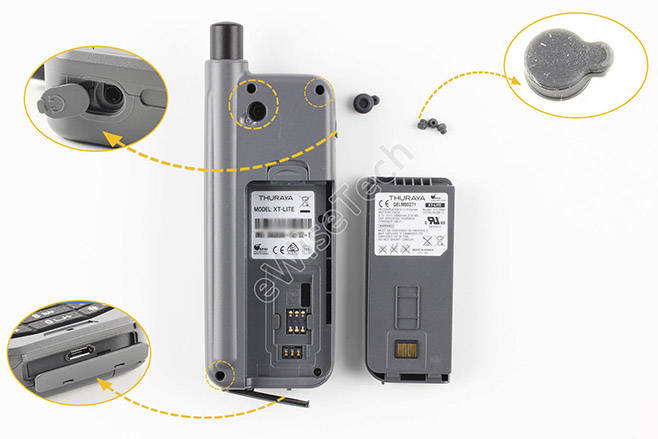

如同上周拆解的卫星手机一样，欧星XT1100也是采用可拆卸电池，电池型号为XTL2680，背面有Thuraya卫星通信公司logo。手机背部的三个角分别设有为螺丝，并且在螺丝安装孔上都设有防水硅胶盖，在手机背部预留外接天线RF接口处、侧面的耳机孔和底部充电接口也是一样配有防水硅胶盖。

手机外壳用5颗十字螺丝固定，其中有2颗在电池仓内。手机前壳与后壳之间也是采用卡扣与螺丝固定，前壳顶部扬声器安装位和显示屏安装位贴有多块缓冲泡棉。手机采用防水硅橡胶实体按键。按键底部由3处固定孔。

手机内部为上下堆叠双板结构，两层板之间通过BTB板对板连接器连接。上层板为单层PCB板，PCB板背面除连接口外没有其他部件，PCB板正面为2.4寸TFT显示屏和实体按键区，按键区配有12颗LED背光灯珠。显示屏与上层PCB板之间采用焊接工艺链接，显示屏背面用双面胶贴合在PCB板正面。下方有1枚驻极体麦克风，表面贴有1层泡棉。

下层主板正反两面都用十字螺丝固定了散热板，伸缩式卫星天线用射频同轴线连接下层主板。

在主板顶部配有GPS/北斗卫星信号接收天线，与主板之间采用插针式连接。采用双面胶贴合固定在散热板上。天线模块采用陶瓷天线技术，由AMOTECH提供。手机采用圆形扬声器作为听筒，用泡棉胶固定，与主板之间采用焊接工艺连接。在电池连接口外围配有1圈泡棉。

全向卫星天线底部有密封塑胶盖，天线主体采用圆柱形，白色塑料主梁外围贴有1层FPC天线，主梁底部有一块滤波电路板，小板采用锡焊工艺链接FPC天线和主梁小板延伸RF同轴线连接主控板。

单纯从拆解的角度来说，欧星XT1100整机拆解比较简单，好处是后期维护成本较低。整机共有22颗十字螺丝，外壳采用塑料材质，外部的螺丝孔、外接接口都用有防水硅胶盖保护。内部也是采用了2块主板，使用BTB连接器连接。上层主板为单面主板，正面为显示屏和按键，背面为光板。下层主板正反面为2块铝制散热板，散热板与主板之间没有其他散热材料，听筒安装位和显示屏区域有防尘硅胶和泡棉材料。手机天线为全向天线，与下层主板之间使用同轴线连接。手机顶部配有GPS/北斗天线。

主板IC信息：

下层主板正面主要IC（下图）:

1. APSI-GEMINI TETRA&GMR-1-定制SOC处理器

2. APSI- -射频前端芯片

3. STMicroelectronics- -内存+闪存芯片

4. Maxim- -电源管理芯片

5. TI- -音频芯片

6. 和芯星通- -低功耗高性能GNSS定位芯片

主板背面主要IC（下图）:

1. Skyworks- -射频放大器芯片

2. EMI Filter芯片

3. APSI-SCORPIO- -射频芯片

通过整理，在欧星XT1100的整机BOM表中也出现了我们熟悉的IC厂商，如和芯星通UC系列低功耗高性能GNSS定位芯片、APSI GEMINI TETRA&GMR-1定制SOC、APSI Oviraptor AP1610射频前端芯片，等等。如果想了解更加详细的整机BOM，可以至ewisetech搜库查看。
