北峰跨段中继台—TR925系列，组网应用图例分析

时间：2020-11-04　来源：www.pttcn.net　作者：徐宝国　点击：次

主页（http://www.pttcn.net）：北峰跨段中继台—TR925系列，组网应用图例分析

北峰跨段中继台TR925DL属于TR925系列的产品，其优异的高低温特性以及防护特性我们在这就不重复赘述了。需要强调的是TR925DL拥有超大的信道容量，U段与V段各支持3773个信道，可以实现和常规同频中继台、异频中继台、跨段中继台、脱网终端配套组网满足不同的应用场景。同时TR925DL支持数模兼容与数模信号自动判选，无论是数字中继台、模拟中继台、数字终端、模拟终端都可以接入TR925DL实现跨段中转或者是跨段数模互转通信。

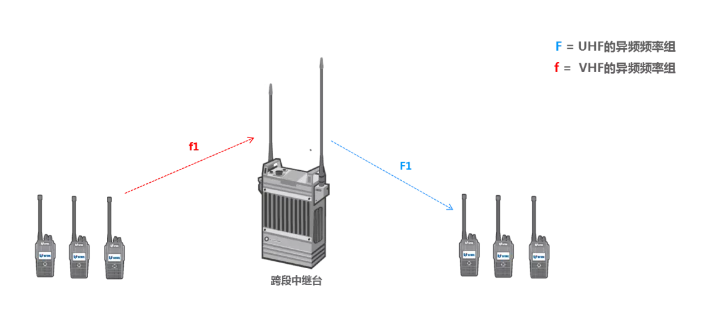

跨段中继台的应用方式

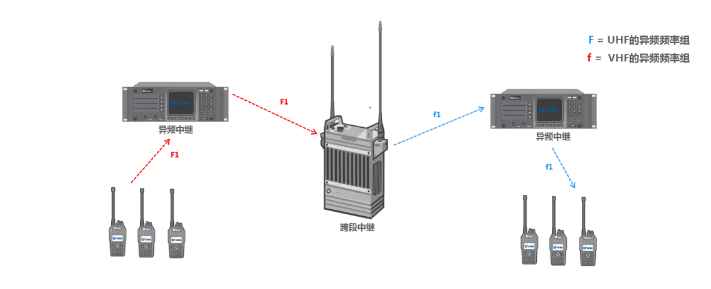

组网图例一：

两个工作在不同频段异频中继台，在TR925DL跨段中继的作用下实现了跨段的桥接互联，从而使得U段中继台下的终端可以对V段中继台下的终端发起呼叫。这个组网方式在实际的应用价值中，可以将两个不同单位临时组网在一个工作组中，协同完成任务。

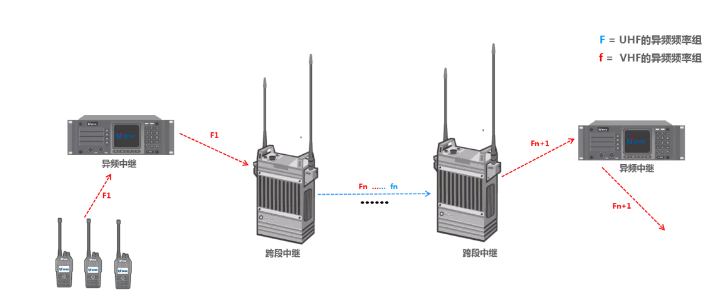

组网图例二：

两台中继设备在多台TR925DL的作用下，实现了多次跨段中继桥，这其实是对上一种组网方式的延伸应用，当一台TR925DL无法满足通信距离的需求时，可以通过增加跨段中继台的方式来延伸通信距离。在实际应用价值中，若两个需要组网的单位或部门不具备能够互通的IP网络条件，则可通过TR925DL实现无线链路桥接的方式，最终实现两个中继台下终端互联互通的效果。如果用户对通信是否能打通有比较强烈的需求，而对语音的时延无过高要求的话，则可通过更多的TR925DL跨段中继设备无限延伸。

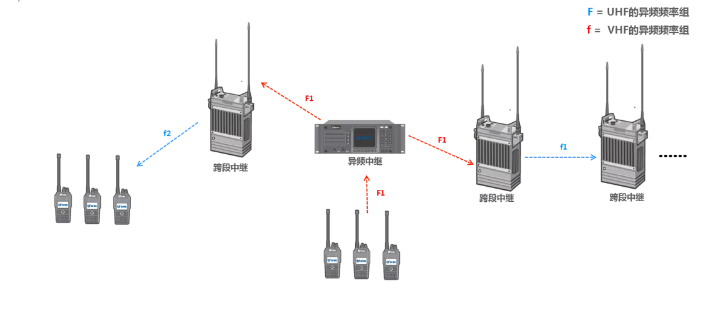

组网图例三：

对于某个地区，只有一套固定中继台的进行距离拉远的应用。我们先看左半边的图例，通过1套TR925DL实现通信距离的一次拉远，再来观察右半边图例，通过多台TR925DL进行多次的距离拉远，在实际的应用价值中，可以解决很多场景中通信无法到达的“最后一公里”。

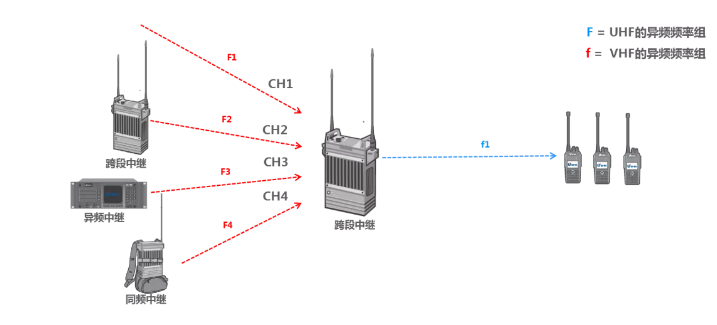

组网图例四：

基于TR925DL跨段中继台可以实现的一种多信道工作模式的组网应用。TR925DL可以与不同工作模式的设备或终端进行组合使用，例如异频中继台、同频中继台、跨段中继台或脱网手台，同时也支持数模兼容和数模自适应。因此我们在这边通过简单的图例表示TR925DL通过与不同的目标设备建立连接，从而实现与远端的终端进行通信。方才我们有介绍到TR925DL每一个频段的信道数有3773个，因此用户可以通过切换任意单边的信道，如UHF频段，实现与不同工作模式的异网的互联。
