IMS基于SIP的控制业务协议；SIP消息的请求过程和媒体协商过程等是一起进行的，媒体连接建立时间短，符合PoC的业务特性。IMS提供了接入无关性，利用SIP可以对来自不同接入网络的呼叫/会话可以进行统一的处理，容易实现不同网络间的互联互通以及实现更加丰富的业务特性。另外，IMS提供了VHE（虚拟归属环境），通过采用P-CSCF，I-CSCF和S-CSCF分层次的会话控制功能和集中式的HSS数据管理，对用户信令执行归属地控制和业务触发，保障了业务的一致性，可以为PoC用户提供良好的业务体验。

PoC实现不仅是呼叫连接建立和会话信息传送的过程，通常还需要与在席、定位信息提供和群组管理等业务能力向结合，而SIP含有向注册服务器注册的功能，本身就可以提供这些服务和功能，这些都是基于PS的PoC实现无法比拟的：如基于PS方式的群组建立和管理必须由网络管理员实现，群组里的用户无法区分权限；而基于IMS的群组可以由用户发起并建立，同时可以对不同用户设定不同权限；所以使用IMS和SIP实现PoC业务功能是非常合适的。

PoC功能实体与IMS架构的对应关系

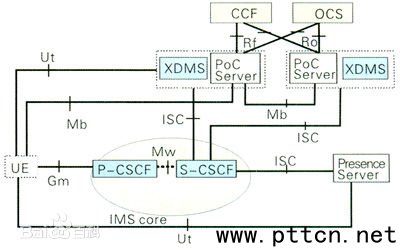

PoC功能实体与IMS架构的对应关系如图所示：

相关接口和功能说明如下：

Gm：用户设备与P-CSCF、IMS核心之间的接口，支持SIP协议，对应OMA PoC架构的POC-1、XDM-1。

ISC：S-CSCF和应用服务器之间的接口，用于指示SIP请求应寻址到哪一个应用服务器，支持SIP协议，对应OMA PoC架构的POC-2、POC-6。

Mb：PoC用户端和服务器之间的接口或PoC服务器之间的接口，用于PoC媒体流传送和控制，支持RTP（媒体传送时）/RTCP（Talk Burst控制时），对应OMA PoC架构的POC-3、POC-4。

Mw：CSCF之间的接口，用于用户注册和会话控制，对应OMA PoC架构的IP-1。

Rf：应用服务器与在线计费系统OCS（Online Charging System）之间的接口，用于在线计费时传送计费信息，采用DIAMETER协议，对应OMA架构的C-5接口。

Ro：应用服务器与计费采集功能模块CCF（Charging Collection Function）之间的接口，用于离线计费时计费信息的传送，采用DIAMETER协议，同样对应OMA架构的C-5接口。

Ut：IMS客户端和应用服务器之间的接口，用户可以通过它安全地管理和配置存储在AS上与网络服务相关的信息，XML/HTTP可以作为该参考点的协议，对应的OMA PoC架构里的接口仍是POC-3。

由图可见，PoC客户端（UE）可以通过参考点Mb、Gm和Ut与PoC业务网络进行交互，其他IMS网络节点对UE是不可见的。PoC客户端通过Gm参考点访问PoC业务网络时，所有的注册、会话控制、和事务处理SIP消息都必须经过P-CSCF。
