国核维科锆铬有限公司MOTOTRBO数字对讲系统应用

主页（http://www.pttcn.net）：国核维科锆铬有限公司MOTOTRBO数字对讲系统应用

一、项目概述

国核维科锆铪有限公司数字对讲系统是由上海济华信息系统有限公司根据核材料行业的特点，基于MOTOROLA新一代数字对讲系统平台而建设的。核材料生产行业具有通讯质量要求高、通话频繁、设备要求安全可靠等特点，因此必须选择一套与之匹配的高质量无线数字对讲系统，MOTOROLA推出的MOTOTRBO数字无线通讯系统，不但能够非常吻合用户的需求，而且具有极高的性能价格比，并且在系统扩展性、增值服务等各方面都具有非常理想的解决措施。

二、应用背景

2.1 用户介绍

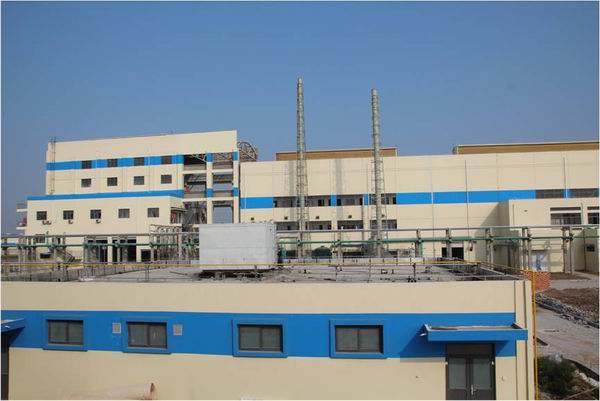

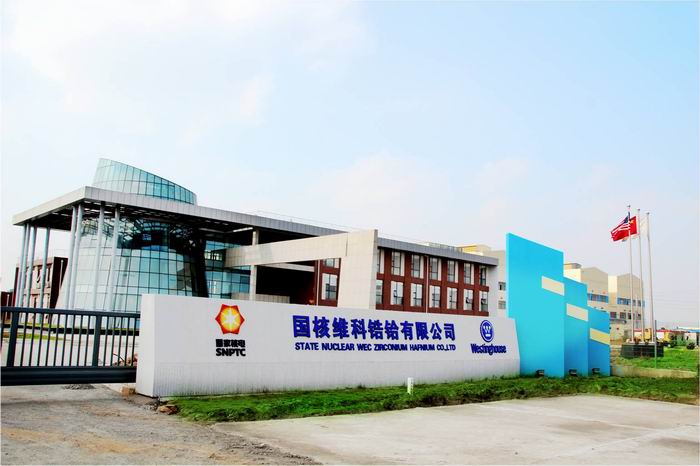

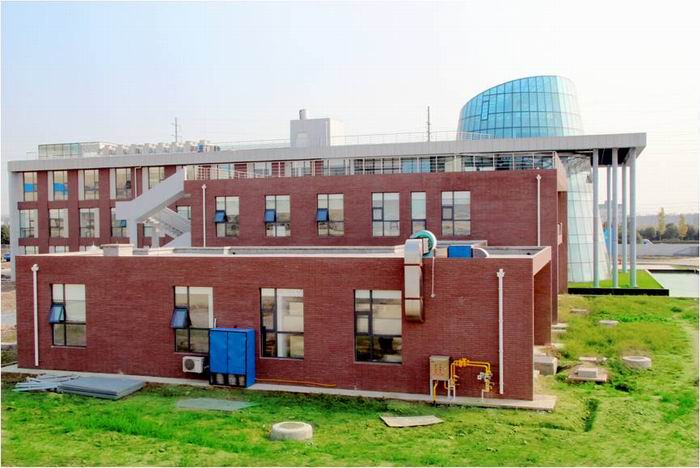

国核维科锆铪有限公司由国核宝钛锆业股份公司与西屋电气英国控股有限公司共同出资组建，于2009年6月30日正式注册成立，注册资金2.1 亿元人民币，一期工程投资5 亿元人民币。公司位于风景秀丽的中国近代第一城—江苏省南通市，与上海市、苏州市隔江相望，交通便捷。公司占地面积199800平方米，主要研发、生产、销售各种核级海绵锆、工业级海绵锆、氧化铪或海绵铪以及相关副产品，年产核级海绵锆2000 吨、海绵铪30 吨，预计年销售额人民币5亿元。

2.2 项目需求

系统一期要求以通达路88号厂区为中心，对讲信号覆盖整个厂区及厂区周边10公里范围。国核维科锆铪有限公司目前4个车间和一个调度中心，每个车间50人左右，整个系统要求各部门通话互不干扰，在车间嘈杂环境下可以清晰通话，且领导可以在紧急情况可以同时呼叫各个车间，设备符合防爆标准。

系统可灵活扩展，在利用现有设备的情况下可通过软件升级，提供新的功能。

2.3 系统使用现状

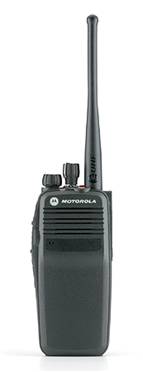

系统共采用了XIR P8200防爆及XIR P8260防爆两种型号的数字对讲机，分别配置给一车间、二车间、三车间、四车间及调度中心人员使用，其中部门领导采用XIR P8260防爆对讲机，生产工作人员采用XIR P8200防爆对讲机，部门领导可以通过XIR P8260的显示屏了解哪些人在通话，并能对部门内的对讲机进行遥毙、监听、检测等功能，方便了对部门内的生产工作人员的管理；生产工作人员在生产工作时，通过XIR P8200防爆对讲机的高品质语音及良好的背景噪音抑制功能极大的提高了生产效率。

三、系统应用介绍

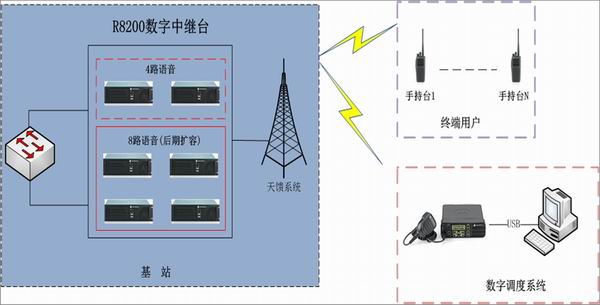

南通国核维科锆铪有限公司一期采用的是一套4信道的常规数字对讲，系统构成如下图所示。

由于MOTOTRBO数字对讲系统采用的是2时隙的TDMA技术，使得2个R8200数字中继台就可以提供4个逻辑信道。

其中前期2台中继台提供4个语音信道，用于数字语音集群通讯；后期随着终端对讲机的增加可以再扩容4台数字中继台，增加8个语音信道。

系统由基站、无线数字对讲终端以及数字调度系统组成，各设备功能如下：

基站：由数字中继台及天馈系统组成。它负责接收调度台通过无线网络发来调度控制信令与数据信息,对数字无线终端进行调度,或者将数字无线终端的呼叫信令与数据信息通过空中接口传输给基站，再有基站通过无线网络传送给调度台。

无线终端：由摩托罗拉公司的P8260、P8200数字手持对讲机和M8268数字车载对讲机。

数字调度系统：由PC机、调度管理软件及调度车台组成，调度管理软件通过调度车载台向基站发送控制信令与数据,由基站接受并通过空中接口分发到数字无线数字对讲终端（数字手持台和数字车载台）进行调度与管理;或者是系统覆盖内的无线数字对讲终端发送控制信令与数据通过空中接口发送到基站,由基站接收到这些数据并传到调度控制中心的调度管理平台进行调度管理。

3.1 设备连接

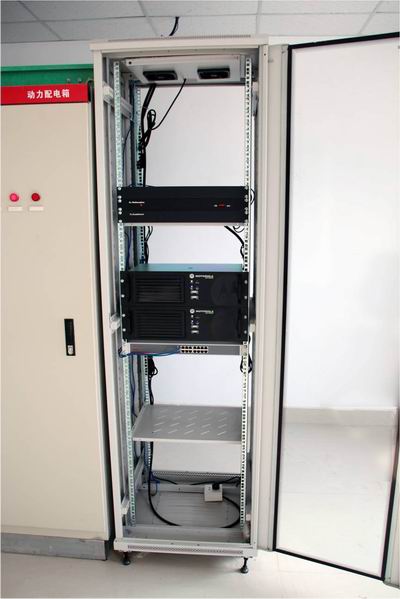

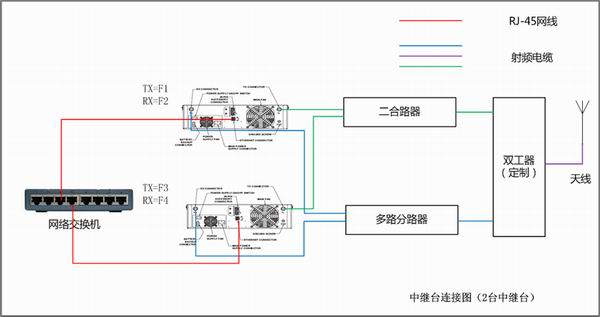

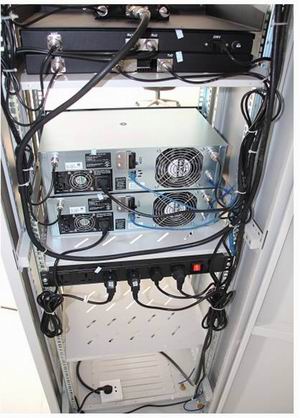

2台数字中继台TX、RX端均通过射频电缆分别接入二合路器及多路分路器，二合路器输出端（ANT）及多路分路器输出端（ANT）通过射频电缆接入双工器的HIGH端及LOW端，再由双工器的ANT端通过射频电缆连接室内外天线。数字中继台背板的RJ45接口采用以太网网线连接网络交换机。

3.2       系统工作模式及规划

系统共使用2对12.5KHz带宽的频点，收发频率间隔10MHz，频点的选择满足避免产生三阶互调的要求。

系统根据车间实际情况设置5个通话组，各个通话组按照各部门相应人员进行编制 ，并对各个组的组长进行权限配置。

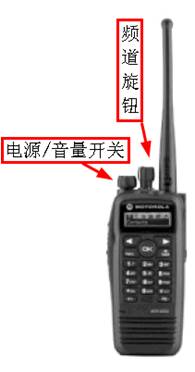

其中各部门领导采用XiR P8260（带显示屏、按键）数字对讲机，其他生产员工采用XiR P8200（不带显示屏、按键）数字对讲机。

3.3 系统主要功能

组呼、单呼

解决部门通话不相互干扰的问题，通过数字组呼，通话组可以共享一个信道，而不会干扰其他对讲机用户。将需要相互通信的对讲机用户组成一个部门通话组，并被配置为该通话组的成员。

对讲机单呼可以直接与另一位对讲机用户进行通信，而不论其是否属于同一个部门通话组列表。 通过对讲机单呼，可以在发射端和接收端的对讲机之间，进行一对一通信。 员工可以通过对讲机单呼，私密地向特定管理者提示某个安全意外事件，而不用发起组呼，使全组成员都知道。

环境噪音抑制

该系统采用了前向纠错和交织编码技术，在基站覆盖范围内可提供较为一致的语音质量。此外，由于系统采用了先进的根据人类语言的基本特征来进行的语音压缩和编码技术，对环境噪声有较强的抑制能力，即使在非常嘈杂的环境下也能收听清晰的话音。

生产车间的生产机械设备噪声导致模拟对讲机很难清晰传送话音。数字系统具备特有的对环境噪声的抑制能力，在高噪声生产车间环境下通话仍然清晰可懂，大幅度改善通话质量。

系统扩展升级

基于全球公认的标准——面向专业/商业机构的欧洲电信标准协会（ETSI）数字车载台（DMR） 第2层标准。

系统可以根据后期需要进行扩容升级，只需要通过软件升级平台，就能提供新的功能。

这种随客户需求而灵活伸缩的MOTOTRBO^TM系统解决方案，可以满足客户的预算要求，而不会对客户造成经济压力。

PTTID和别名

通过客户端软件（CPS）给每台对讲机设定名称，对讲机接收呼叫时，对讲机屏幕将显示一个呼叫方的 “名称”。

遥毙对讲机

车间领导对讲机可利用该功能通过无线信令遥毙另一台对讲机。遥毙的对讲机的屏幕将显示空白，并且不能发起或接听呼叫。利用该功能，可以阻止任何不当使用对讲机，或使被窃对讲机无法工作 。

远程监控

车间领导可以利用这个功能，在一段时间内激活部门工人对讲机的麦克风和发射机，从而达到监控部门生产作业的目的。

呼叫提示

利用该功能，发起方对讲机能确保呼叫到另一位对讲机用户。 当目标对讲机收到呼叫提示命令后，将发出持续的视听提示，并显示该呼叫提示的发起方。 如果当呼叫提示屏幕处于激活状态时，目标对讲机用户按下了PTT键，那么，目标对讲机会向该呼叫提示的发起方发起单呼。

四、应用体会及思考

南通国核维科锆铪有限公司MOTOTRBO数字对讲系统，在保障日常安全生产、提高生产效率、降低投资成本等方面都将发挥重要的作用。主要表现在:

1.   具备IP57的防护标准及ExibⅡBT3防暴标志的对讲设备可以有效地业务分组，使各个生产车间的通信更具有针对性和私密性，并克服了模拟系统‘一呼百应’带来的干扰，保障了各部门车间生产操作安全进行；

2.   优秀的语音质量和抗噪性能，提高了通信的有效性和舒适性，提高了沟通效率；

3.   内置的中文短消息，可以将日常的通知信息以短信息的方式实时地发送给相关部门人员，提高了准确性，减少了差错率，提升内部日常工作的效率；

4.   降低投资成本主要体现在两方面：

1)   从延长对讲机电池使用寿命分析

MOTOTRBO系统采用了摩托罗拉特有的IMPRES电池智能监测和管理设计方案，提高电池使用效率，提高系统备用电源安全性、可靠性，有效延长电池使用寿命。相比较原有的模拟无线通信系统，MOTOTRBO采用的语音编码，前向纠错，成帧，传输编码，双时隙TDMA传输、不连续发射等数字高新技术在节能节电方面表现卓越，节能减排比现有的模拟系统提升约40%左右，从而延长对讲机电池使用寿命，节省了电池的后续的投资费用。

2)   从投资成本分析

MOTOTRBO采用的TDMA技术从根本上使系统容量加倍，这意味着一台MOTOTRBO中继台能替代两台模拟中继台（一台MOTOTRBO中继台同时支持两路呼叫）。节省了中继台的硬件和系统维护成本，也降低了多信道配置所需的射频连接设备的成本和复杂度。

上面介绍了MOTOTRBO系统在本公司应用的体会，下面说说关于这套系统在今后一些新的应用扩展的思考：

1.   由于生产车间属于防爆区域，不允许非防爆设备进入，导致车间员工不能带手机进入，通过防爆对讲机打固定电话、手机或者接听固定电话、手机将成为今后新的应用扩展考虑的范围。

2.   与我公司信息系统做对接，通过公司内部信息系统发布的信息均能直接发送到员工对讲机上，而员工也可以通过对讲机输入特定的数字查询相关信息。

五、结语

本次项目我们选择了上海济华信息系统有限公司为我们的项目合作伙伴，作为专业无线通信系统建设商，他们建设这套数字通信系统就是我们想要的通信系统。通过我们的合作伙伴上海济华信息系统有限公司使我们了解到数字对讲系统，了解了数字对讲系统的优势，使MOTOROLA数字对讲系统进入了核电的行业。

后期随着我公司业务发展的需要，扩充厂房车间增加产能是今后发展的趋势，对讲机将需要进一步扩容，现有的信道容量面临大量频繁的呼叫的考验，通过将现有中继台升级单基站集群系统即可提高系统的呼通率。

总之，本系统的成功开通,有十分显著的经济效益。
