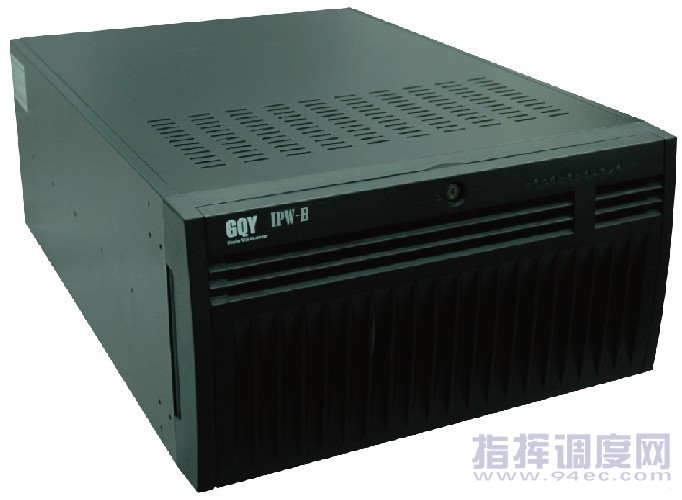

主页(http://www.pttcn.net):GQY纯硬件多屏拼接控制器助大屏系统稳定运行 大屏幕拼接系统以其大面积、高亮度、高清晰度等显示特点已被广泛应用于公安、交通、电力、通信、能源、政府等的监控中心、调度中心、指挥中心、展览展示等场所,而在大信息量显示背后真正的幕后英雄是多屏拼接控制器,其作为大屏幕拼接显示系统信号处理的核心,在很大程度上决定了整个系统的显示效果,显示质量,操作的灵活性以及可靠性。随着大屏幕系行业应用的不断深入,用户需求的不断扩大,系统对多屏拼接控制器的要求也越来越高。在此,笔者特别推荐一款高性能的多屏拼接控制器,希望大家对该系统有更全面的了解。GQY IPW-H系列纯硬件多屏拼接控制器 IPW-H系列多屏拼接控制器是GQY公司针对7×24小时连续工作环境开发的一款功能强大、稳定可靠的多屏拼接处理设备,该控制器集超带宽数字化信号、分布式信号、多源数据流交换、多总线并行处理、高分辨率硬件加速、高速底板交换等高端图像处理于一身,具有强大的图像处理能力。 GQY IPW-H硬件拼接控制器采用FPGA硬件图像并行处理技术,LVDS高速数字信号交换体系,能够接受RGB、YPbPr、CVBS、DVI、网络、流媒体等多种格式的信号输入,依靠超宽带数据容量技术,可在大屏任意位置,放置一定数量、大小的显示窗口。同时模块化、信号输入分离等设计,使得组合 规模更灵活,维护保养更快捷。 ![]() ? 超高总线带宽 IPW-H拼接控制器采用FPGA硬件图像并行处理技术,LVDS高速数字信号交换体系,相较总线式拼接控制器,在信号的处理能力方面获得了巨大的提升。 ? 基于神经元网络的核心运算构架 IPW-H拼接控制器整体信息处理系统层次化的集成了多个FPGA芯片,每个芯片内部生成非常多的独立运算模块,各模块、各层次通过网络化数据通路,有效地联结在一起,进行超大规模并行运算和信息回馈,形成强大的信息处理能力。 ? 超宽带数据容量 为了增强设备整体性能,更加有效的利用FPGA并行运算核心,IPW-H拼接控制器进一步提高内部通信链路的信息传输速度,实现了单链路超宽带数据通信,其单链路通讯速度高达8.5Gbps。最大带宽达到4096G/S。 ? 全模块化结构设计 IPW-H拼接控制器全面采用模块化设计,除了基本框架外,输入输出模块、电源模块、控制模块全部以插件为基础,实现结构化接插组装。模块化设计,使得机器规模组合更灵活,组装更方便,便于维护保养。 ? 全类型信号采集及处理 IPW-H拼接控制器可根据需求进行配置。支持 Microsoft Windows、UNIX网络系统的连接,DVI/RGB输入,具备高清/标清视频处理能力,同时流媒体视频模块支持国内各种封装的H.264/MPEG2/MPEG4视频编码标准,模块数不受限制,实现大屏任意位置放置任意格式、数量、大小的显示窗口。 综上所述,GQY IPW-H系列是一款安全、稳定、可靠的多屏拼接控制器,真正满足目前大屏幕拼接系统超大化、高清化、网络化的趋势,是公安、交通、石油、石化等行业监控室、指挥调度中心等大屏幕拼接显示应用最佳选择之一。 (中国集群通信网 | 责任编辑:陈晓亮) |
