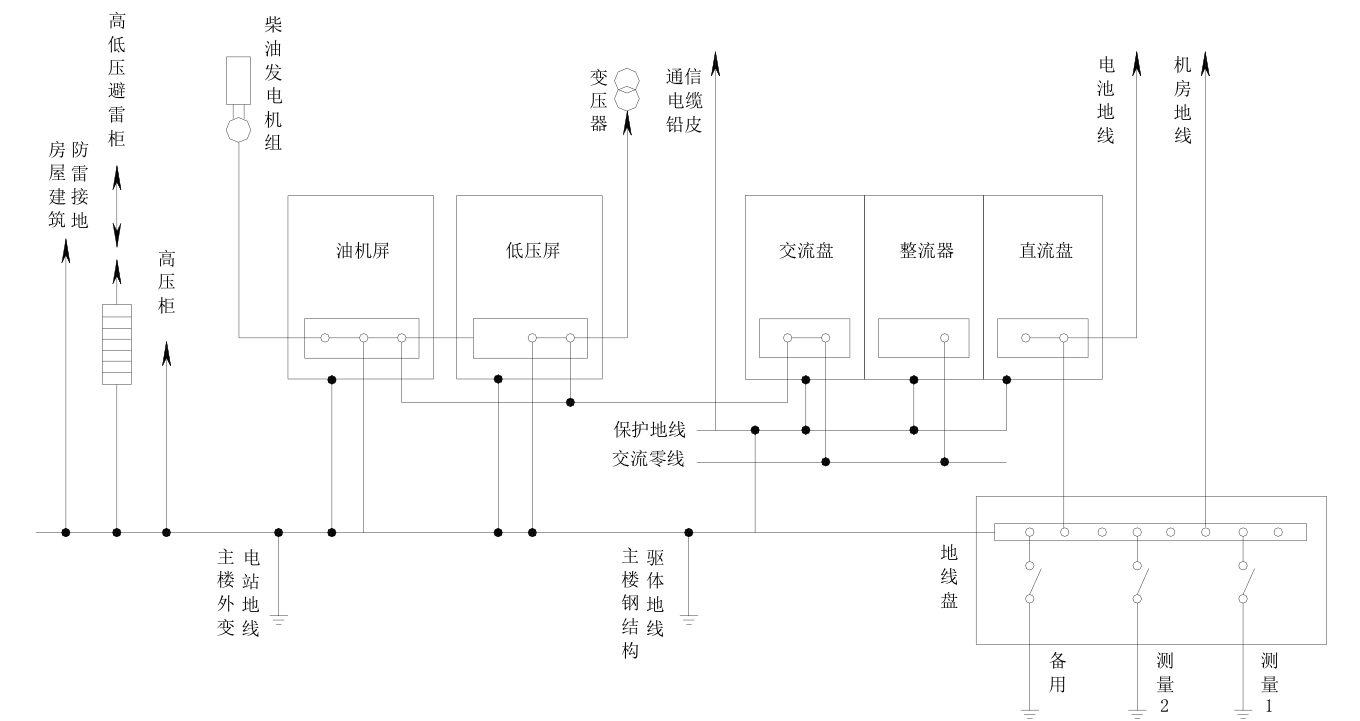

主页（http://www.pttcn.net）：经典分享：通信电源知识全集(16) 雷电防护的基本原则 确保人身安全 执行规范综合防护 安全性、可靠性并重 合理投资 接地系统分类 根据规范要求，交直流电源系统和建筑物防雷等都要求接地，各种接地的分类一般可分为工作接地、保护接地和防雷接地。工作接地又分为直流工作接地和交流工作接地。防雷接地也称过电压保护接地。 直流工作接地：也可称为电信接地或功能接地。最常见的有开关电源和蓄电池正极接地。 交流工作接地：在交流电力系统中，运行需要的接地（如中性点接地等）称为交流工作接地。最常见的有三相四线中的零线接地。 保护接地：保护接地的作用是防止人身和设备遭受危险电压的接触和破坏，以保护人身和设备的安全。 接地系统图
接地网简图
接地方式 ■通信设备的保护接地 机房内通信设备及其供电设备正常不带电的金属部分、进局电缆的保安装置接地端以及电缆的金属护套均应做保护接地； 数字通信设备的机架保护接地，应从接地总汇集线或机房内的分接地汇集线引入，并防止通过布线引入机架的随机接地，天线、馈线的上端和进入机房的入口处均应就近接地。 ■通信电源的接地 电力室的直流电源接地线必须从接地总汇集线上引入； 机房的直流电源接地垂直引入线长度超过30m时，从30m处开始，每向上隔一层与接地端连接一次； 在电力变压器高、低侧，除应设保安防雷装置外，宜采用三相五线制引入电力室。该变压器机壳与低压侧中性点汇集后，就近接地，中性线不准安装熔断器； 引入大楼的交流电力线宜采用地下电力电缆，其金属护套的两端均应做良好接地； 大楼内所有交直流用电设备均应采取接地保护。交流保护地线应从接地汇流线上引，严禁采用中性线作为交流保护地线。 电力电缆及断路器 电力电缆 电力线分类 裸电线：表面不带绝缘层的导体，分为电工圆铜杆、电工圆铜线、电工铝线、镀锡圆铜线、电工扁铜线、铜及铝母线、硬铜绞线、铝绞线、钢芯铝绞线、防腐钢芯铝绞线； 铜、铝绞线：由多股单芯实体导线绞制而成，用于室外高、低压架空线路； 铜、铝母线：分为圆母线及矩形母线，矩形母线载流量大，广泛用于高、低压配电设备的屏间连接母线、屏内电气元器件的布线及用于直流电源供电的电源屏到通信设备的电源馈线，最小截面积15*10mm、最大截面积120*10mm，当需承载较大负荷电流时，可采用两根或多跟并接； 绝缘电线：在导体外面包有绝缘层的电线，有橡胶及聚乙烯（PVC）； 绝缘电线分为硬导线和软导线，硬绝缘导线一般作为室内外架空明敷线路、建筑照明管路敷设线路、建筑设计的水泵及风机电动机管路敷设的电源线路、配电盘柜间的配线线路、铜铝绞线用于室外高低压架空线路。 电力电缆：用于固定敷设的电力传输和电力配电线路，不同型号的电力电缆可以适用于不同的敷设方式，如直埋、穿管、架空走线架、地槽及隧道等，分单芯、双芯、三芯、四芯、五芯等； 预制分支电缆：具有安装简单、环境要求低的特点，广泛应用于住宅楼、宾馆、医院、商场、工厂配电系统、公路、桥梁、隧道的照明系统，在通信枢纽工程中，预制分支电缆主要用于高层建筑照明、空调配电。费用较高，电缆制作需进行现场实地查勘，电缆制作完成后如安装地点进行变更，原制作的预制分支电缆不能使用； 控制电缆：绝缘材料均采用聚乙烯（PVC）绝缘（有单护套、双护套及铠装），按使用场所及用途分为一般控制电缆、屏蔽控制电缆和多芯屏蔽电子计算机电缆。控制电缆的额定电压分为450/750V和0.6V/1KV两个等级，分别适用于相应电压等级的电器控制电路、监控电路、保护电路及电源信号的引接等；
控制电缆的截面积系列为0.7、1.0、1.5、2.5、4、6、10mm2 ，推荐的芯数系列为2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、42、44、48、52等。
|
