数字对讲机主流方案探索（六）

主页（http://www.pttcn.net）：数字对讲机主流方案探索（六）

●工作原理

发射时,麦克送来的模拟语音经WM8758B进行A/D转换,送到SCT3252进行压缩处理,经SCT3252进行dPMR协议处理后送到WM8758B的D/A转换单元调制成4FSK信号,经两点调制输出射频载波给发射功放,送天线输出。

接收时,WM8758B对射频模拟信号进行A/D转换,送到SCT3252进行4FSK解调,dPMR拆包,信道解码,最终得到语音编码数据,经解码处理后把语音数据送到WM8758B进行D/A转换,经由外部放大电路送入喇叭还原成话音。

●关键器件

SCT3252是上海士康公司生产的语音编解码及dPMR协议栈处理芯片。具有较好的语音质量及较高的接收灵敏度(可达-126dBm)。

●方案点评

本方案的特点是语音编解码及dPMR协议栈都集成在SCT3252中,大大减少了控制单元MCU的工作量,另外SCT3252为LQFP100封装,焊接方便。整个方案简单,软件升级的空间大。本方案可以实现数模兼容,通过开关可方便进行数字与模拟通信之间的切换。

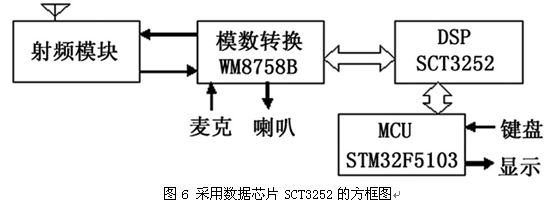

从方框图中看,WM8758B只起模数转换作用,厂家认为,把它集成进SCT3252是指日可待的事。
