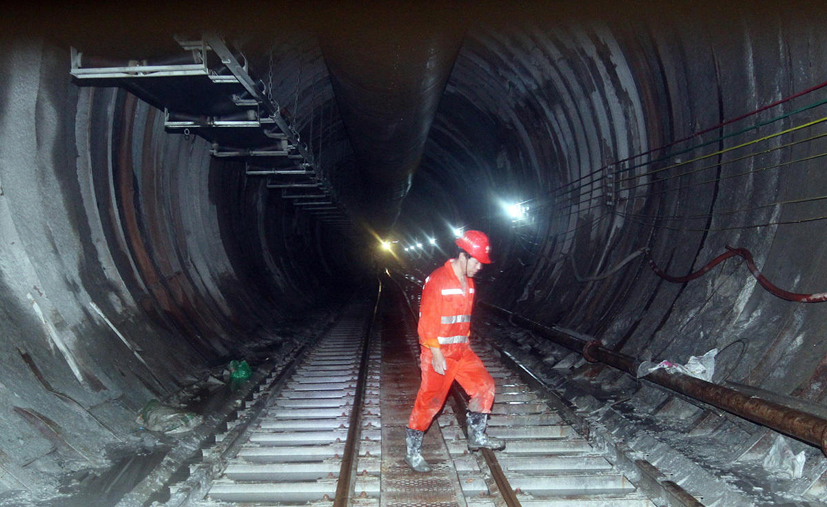

　　尾水隧洞作为电站的关键线路，承担着运输“血液”的艰巨使命。某尾水隧道由1#、2#隧洞组成，双洞全线贯通，每条隧洞全长约3千米，两条隧道均在开挖期。单条隧洞内对讲机能够实现直通，但两个隧洞间无法互通。

　　随着国内隧道建设和运营里程规模不断扩大，隧道安全与应急救援越来越受到社会重视。尾水隧道本身具有断面大、水压高、地质条件复杂、盾构掘进距离长、环境敏感等特点，一旦事故发生，既有通信手段可能失效，造成应急通信缺位，不利于救援的顺利开展。

　　二、客户需求

　　(1) 隧道1500米时把两条隧道之间打通进行布线，实现两个隧道的互联互通;

　　(2) 原有终端为模拟设备，设备兼容性较差，难以满足大容量通信需求;

　　(3) 隧道环境空间相对狭小，携带过重设备行动不便，掘进过程中可灵活增加设备，保证通信畅通;

　　(4) 隧道发生事故后多碎石泥沙，普通设备容易故障失灵，前端设备需满足IP67及以上防护等级。

　　三、解决方案

　　在满足客户需求的基础上，针对隧道空间封闭、信息传递不易等特点，我们选用北峰BF-TR8500数字中继台与光纤直放站相结合的DMR数字通信方案，在有效利用原有对讲机的基础上，通过窄带中继台在特定区域内提供加强的信号支持，再结合光纤直放站提供连续的信号覆盖，灵活地选择光纤直放站和窄带中继台的部署位置和数量。

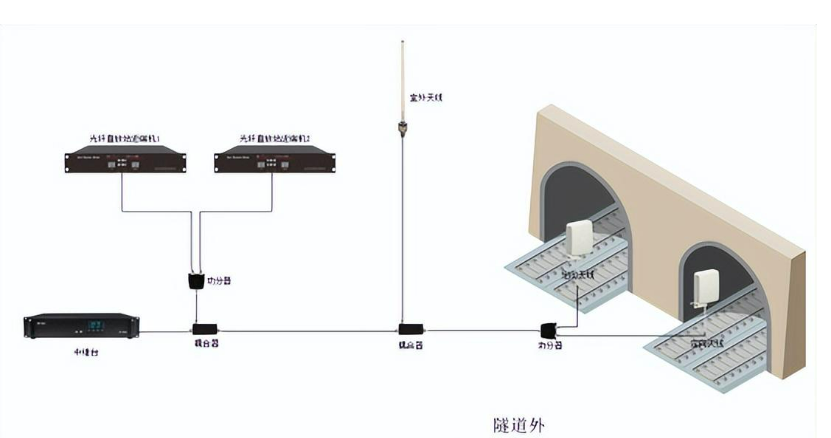

　　BF-TR8500数字中继台基于DMR数字无线电技术研发，具备DMR兼容模拟功能。在工程项目初期，首先在隧道口安装一台中继设备，通过耦合器、功分器将其分为三路，其中一路通过全向天线覆盖隧道外区域，另外两路通过定向天线分别覆盖两个隧道;

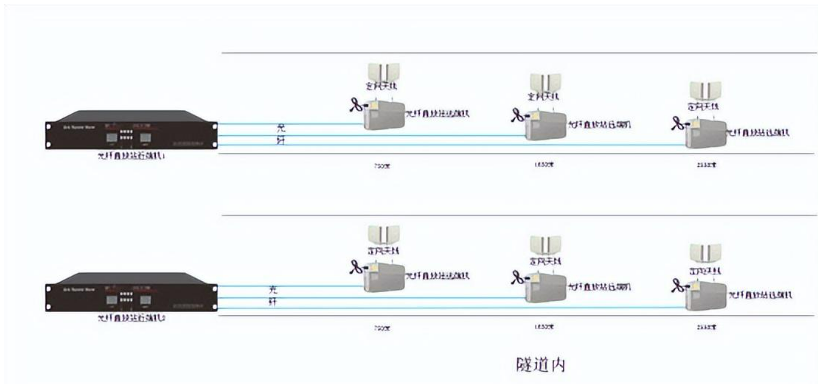

　　随着挖掘进度，当掘进至300米处时，铺设一条长度为750米的皮线光缆并部署一台远端设备，利用一根定向天线向挖掘方向发射信号;当掘进至750米时，将远端设备迁移至750米的位置，并通过功分器将远端设备的信号分为两路，其中一路定向天线保持对掘进方向进行覆盖，另一路天线则朝向洞口方向进行覆盖，后续操作依次类推。

　　四、系统优势

　　高功率覆盖，满足多频点需求

　　BF-TR8500数字中继台提供全频段设计和国内核准30W大发射功率，具备DMR兼容模拟功能，可满足原有模拟终端的通信需求，同时兼容数字终端互通互联，帮助用户实现两个隧洞间大容量通信需求，实现大幅度通讯覆盖范围提升。

　　标准机架式结构，灵活部署

　　BF-TR8500数字中继台采用标准的19英寸2U结构，用户可自行配置合适的双工器内置于机箱，无需外置占用额外空间，节省部署面积提高部署的灵活程度，便于隧道狭小空间部署。

　　故障提示保障，便于维修管理

　　设备支持通用的USB数据接口编程和维护;当处于异常工作状态时，设备会发出故障提示音并提示故障代码，便于维护人员快速确定故障原因，及时进行维护维修。

　　IP68级防护，传输稳定可靠

　　BF-TD880数字手持终端达到IP68工业防护标准，具有密封防尘渗透能力，严格按照美国军用标准测试，保证在隧道内复杂严酷的环境下都有出色的性能表现。

　　五、项目价值

　　北峰TR8500隧道DMR数字无线通信方案，设备携行方便、部署灵活，适应隧道环境，可在隧道无网、无电等极端条件下快速完成通信搭建，打通隧道一线、现场指挥部、后方指挥中心之间的音频、数据传输通道，满足隧道通信长距离、灵活覆盖的通信需求，便于各应急救援力量的通力协作，确保隧道应急救援通信高效、畅通。
