数字对讲机主流方案探索（五）

主页（http://www.pttcn.net）：数字对讲机主流方案探索（五）

●工作原理

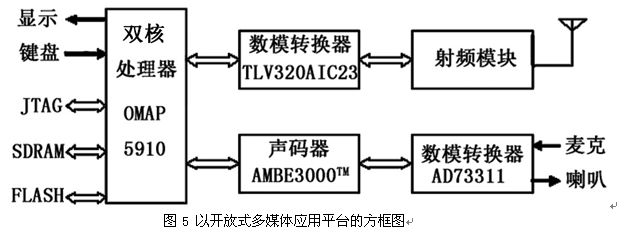

发射时,由麦克送来的话音信号由数模转换器AD73311进行采样,数据由声码器进行压缩,OMAP5910内的DSP与ARM对压缩的数据进行协议添加与控制,形成4FSK波形,数模转换器AIC23将4FSK数字波形模拟化后进行射频调制,调频载波由天线发射。

接收时,射频模块对接收的模拟信号进行解调,模拟信号交AIC23进行数字化处理,OMAP5910对接收到的数据进行信道解码和拆帧,帧信号交声码器进行解压,数据由AD73311还原为模拟语音信号。

●关键器件

OMAP5910是一款嵌入式双核处理器,它集成了高性能的ARM925、TMS320C55x DSP核和已经得到的广泛应用的各种接口与外设,具有较强的处理能力、较低的功耗和较高的信价比。ARM处理器内核用于DMR协议的处理与系统控制,DSP内核用于完成数字信号的实时处理。

OMAP5910及其设计套件具有多个目标应用市场,提供多媒体功能、改善人机界面并延长电池寿命。

●方案点评

从技术上讲,双核处理器方案与前面介绍的DSP+MCU相比,可以降低系统体积,减少电路的复杂性,对通信协议能作较好的兼容,升级空间大。声码器的应用有可选国产芯片的余地。

缺点是前期的软件开发工作量大,ARM与DSP间的协调工作要深入研究,以免浪费处理器的资源。此外,由于OMAP的功能十分强大,该平台还可以有更多的应用,如加入视频、娱乐等功能。
