数字对讲机主流方案探索（四）

主页（http://www.pttcn.net）：数字对讲机主流方案探索（四）

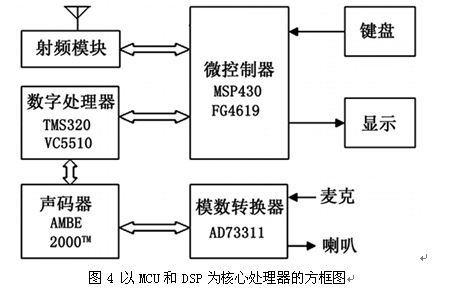

方案四 以MCU+DSP的DMR对讲机方案(MSP430FG4619+VC5510)

●工作原理

发射时，由麦克送来的模拟语音经模数转换器AD73311采样成数字信号，AMBE2000对语音数字信号进行压缩编码，数字信号由VC5510进行DMR通信协议填充组成帧信号和4FSK的调频波成形，最后由微控制器MCU进行D/A转换，送往射频模块进行发射调制，实现发射。

接收时，MCU将射频模块送来已解调数据进行A/D转换，经VC5510进行拆帧，交AMBE2000进行解压，数据由AD73311数模转换为语音信号。

微控制器MSP430FG4619是整个系统的控制中心，人机接口如键盘、显示器与MCU直接连接。微控制器实现对射频模块的控制，包括基带信号的发送与接收、射频频率点的控制、信道检测等，MCU还负责DMR协议的高层信令控制、人机接口的互通等。

另外，请注意微控制器还要完成基带信号的AD/DA转换功能。

●关键器件

AMBE2000TM声码器是美国语音公司DVSI推出的一款适应性强、高性能、单芯片的语音压缩编解码器。它能在低速率下提供优良的语音质量，并实现了实时的、全双工的标准设定的AMBE语音压缩软件算法。

大量的评估显示，这款声码器具有在一般数据速率下提供同数字蜂窝系统一样性能的能力。AMBE在2.4kbps速率下保持自然语音质量和清晰度，由于AMBE算法复杂性低，所以它能够完全集成在成本低、功耗低的芯片上。

●方案点评

方案简单，实用。

软件开发中，微控制器和数字处理器的程序对DMR协议的分层必须有清晰的概念，正确的程序设计是硬件实现的保证。声码器的选用有较大的余地。
