数字对讲机主流方案探索（二）

主页（http://www.pttcn.net）：数字对讲机主流方案探索（二）

方案二 以DSP+MCU为核心处理器的对讲机方案

●工作原理

方案以MSP430为中心系统来完成数据的收、发控制等工作,系统采用MSP430中 USART模块的SPI同步通信模式。在接收过程中,首先接收来自射频芯片的FSK数据,解调后由MSP430将数据帧的同步域、尾域、ID域以及命令字节去除后,数据发至C5402进行去压缩处理,数据交AIC23进行D/A转换为语音信号。在发送过程中,首先由AIC23进行A/D转换,数据交C5402将语音压缩,再由微控制器MSP430进行协议填充,加上头域、尾域、ID域以及命令字节形成数据帧,然后控制射频模块将数据发送。

●关键器件

TMS320C5402是TI公司于1996年推出的一种定点DSP芯片,采用先进的修正哈佛结构和8总线结构,使处理器的性能大大提高。其独立的程序和数据总线允许同时访问程序存储器和数据存储器,实现高速并行操作。如,可以在一条指令中同时执行3次读操作和1次写操作。TMS320C5402的运行速度为40MIPS,指令周期为25ns.此外,还可以在数据总线与程序总线之间相互传送数据。从而使处理器具有单个周期内同时执行算术运算、逻辑运算、位移操作、乘法累加运算以及访问程序、数据存储等强大功能。

●方案点评

采用DSP方案时,免去选用语音芯片声码器的烦恼,提高了数字对讲机对语音处理的能力,可让语音编码的算法尽量优化,从而使对讲机语音信号的处理更具通用性和扩展性。本方案是以DSP为开发平台,经过连续可变斜率增量(CVSD)调制编解码得到语音信号的清晰度和自然度好,但软件开发工作量大。CC1000不支持4FSK调制与解调,本方案不适用于DMR与dPMR协议。另外CC1000的接收可用灵敏度为-110dBm,国内对讲机厂家可能嫌低。

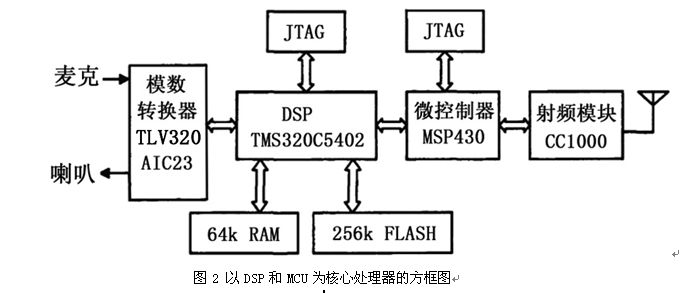

图2 以DSP和MCU为核心处理器的方框图
