　　CATV称为有线电视网,由有线电视公司运营,提供广播业务,包括电视,图文电视等,CATV网采用模拟传输方式,是一种模拟网络基本上，CATV电缆是用作宽带传输，有别于其他以太网物理层所采用的基带传输，宽带布线系统可将频带分割成不同频谱，而再通过不同频带去提供不同服务，此种技术已于有线电视广播上广泛采用，在同一电缆上同时提供多种电视频道，由于每一频道都占用不同频带，所以能够互不干扰。

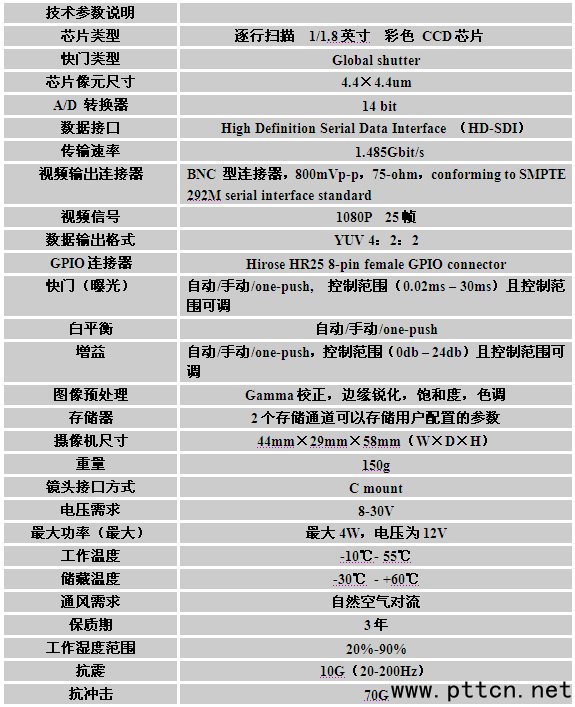

　　HD-SDI高清摄像机：直接输出1080P高清格式的视频可以和广电后端设备直接连接.如凌云公司的Magnolia是一款为ITS及高端监控量身定制的高清相机。它除了具有标准监控相机的3A功能(Auto Shutter, Auto Gain, Auto IRIS)以外，同时还具有Auto Gamma这一独特的功能，配合上相机本身的高灵敏度，高信噪比，高动态范围等一些列的特点，为我们夜间的图像效果及图像亮度提供了良好的保障。

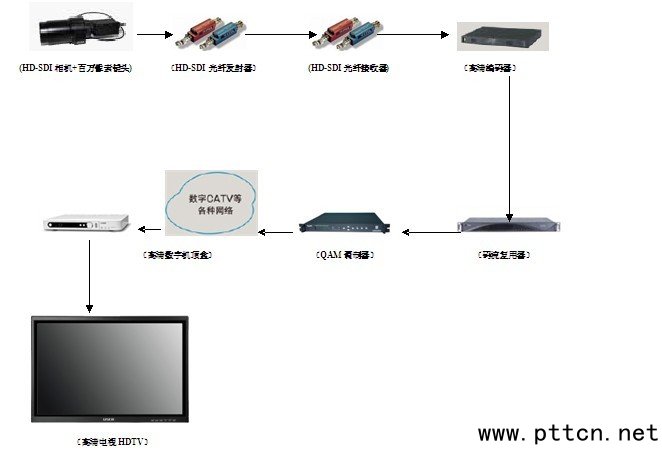

　　HD-SDI 光纤收发器：HD-SDI的传输距离只有100米左右，通过光纤收发器可以解决长距离传输问题，并且体积小巧，可以和相机一起安装在防护罩内

　　高清编码器：编码器(encoder)是将信号(如比特流)或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。高清相机输出的数据量非常庞大(1.45Gbps)，高清编码器可以有效地对于庞大视频数据进行处理，压缩成符合QAM调制器要求的H.264格式的数据，便于下一步的处理。

　　码流复用器: 将多个单节目TS流或多节目TS流，复接为一个包含这些码流内容的多节目TS流。一般，复用器还提供PID、Service ID、Tansport ID、SI、PSI的映射和生成等功能。可将不同来源如MPEG-2、H264编码，其他业务TS码流输入到多路单节目TS(SPTS)码流或多节目 TS(MPTS)数据，复接成一路多节目TS(MPTS)码流。同时，它可对输入的所有节目的PSI/SI表的PID进行过滤，重新生成和编辑。并可在输出码流中插入EPG\CA及数据广播信息。

　　QAM调制器：QAM调制器的工作原理是这样的，发送数据在比特/符号编码器内被分成两路(速率各为原来的1/2)，分别与一对正交调制分量相乘，求和后输出。与其它调制技术相比,QAM编码具有能充分利用带宽、抗噪声能力强等优点。即通过调制,可生成机顶盒可以接收处理的数字信号. 数字电视中的QAM调制解将TS流进行QAM64调制，即将TS流的基带信号调制到载波上，然后送入有线电视网。

　　高清数字机顶盒: 机顶盒的全称叫做“数字电视机顶盒”，它是一种将数字电视信号转换成模拟信号的变换设备，它对经过数字化压缩的图像和声音信号进行解码还原，产生模拟的视频和声音信号，通过电视显示器和音响设备给观众提供高质量的电视节目。它采用了兼容的办法，在中国一直延续到现在。因此,高清数字机顶盒则是将数字电视信号转换成高清信号的变换设备,一般配有HDMI高清数据接口,可在相对应的电视上呈现最高为1080P的画质.

　　政府法律机构，如法院、检察院等作为国家的重要的部门，不仅要求办公环境典雅舒适，更要求具有安全性和可靠性, 为了确保大楼的安全以及保证审判过程的公正与公平，杜绝审判过程的渎职行为，在意外情况发生时，避免事态扩大，及时得到控制，闭路监控的设计将确保法院的安全。而广播电视网络做为一种比较成熟的应用方案非常符合这类场所的特殊要求，通过现有的成熟的光电设备进行编码，整合，调制等步骤可以将原始的监控信号完美的传入各种符合广电标准的网络，再通过数字机顶盒的解码可以还原信号。对于用户来说实时监控可以入收看电视节目一样的轻松。

　　目前，我们正处于画质革命的时代里。高清数字摄像机在逐步的取代之前的模拟设备，而对于广电网络监控领域，市面上的IP高清网络摄像机不能利用现有的资源，如果要做系统升级的话，那么现有的整个体系将会完全被改变，必然会带来成本上的增加以及资源的浪费。

　　而具有HD-SDI接口的高清数字相机就非常适合作为设备替换的首选。HD-SDI是一个物理形态为BNC的接口，而且也是广电行业的专用接口，只需将编码器，解码用的数字机顶盒换成支持高清的就可以形成新的高清监控系统，原有的线缆，调制器，码流复用器等设备都可以保留，节约了很大的成本。高清晰的画质更加描绘所拍场景的细节，使监控系统更完美，更高效。
