HD-SDI摄像机在CATV监控中的应用

时间:2011-07-24 来源:中国集群通信网 作者:陈一凡 点击:

        一、背景介绍

  安全监控系统从模拟走向数字,从封闭式迈向开放式网络化,影像质量也越走越高,进入百万像素时代,并且对于产品更加智能化更无疑义。这些方向都是大势所趋,业界也乐于面对接受挑战。不过让安控产业头痛的问题在于互操作性,在各家产品系统规格不一的情况下,无法互通又怎么建构开放的连网环境呢?

  有鉴于此,从08年开始先后有PSIA联盟与ONVIF论坛发起,去年继有HDcctv联盟成立,都希望建立联盟势力然后实现一统监控标准规格的愿景。相对于拥有Axis,Sony,Bosch等安防巨头的ONVIF和拥有Cisco、GE、Honeywell与Panasonic等实力雄厚的联盟成员的PSIA,HDcctv联盟并不为人所知,标准阵营规模也较小,特许会员包括HD-DSI芯片设计业者Gennum、视频编译码技术新创公司 Stretch、摄影机制造商Ovii、中国台湾的安全系统ODM厂商EverFocus公司和CSST。

  HDcctv联盟针对模拟CCTV升级而成立,针对高画质保全系统应用所开发的一项新标准。HDcctv已经发表了0.9版的标准内容,负责推动新标准的组织HDcctv联盟期望能在09年9月推出采用最终1.0版标准的摄影机,并计划今年推出完整的系统。 而新标准原本是定义关于透过HD-SDI链接来交换视频分辨率与讯框率信息的交握协议;HDcctv联盟希望未来的标准版本还能透过HD-SDI缆线支持双向语音与电力。跟其他阵营诉求IP化不同的是,HDcctv是标榜让现行模拟CCTV系统业者升级至HD画质的便捷之路。

  目前ONVIF、PSIA与HDcctv仍旧是壁垒分明,分别在网络与闭路高清中扮演重要的角色。

  网络部分,ONVIF、PSIA带给网络监控最明显的好处就是统一了标准。基于SOAP的ONVIF,比起基于REST的PSIA定义显得更为严格,可保证百分百的兼容,但在整合性上后者则比较有弹性,较容易与门禁等其它安防系统做整合,以目前看来,ONVIF由于其主要成员在网络监控垄断了几乎六成的市场,似乎比起PSIA更加强势,但不论最后是共存还是由一方胜出,由兼容性所带来的成本降低将会推动网络监控在未来几年更快的实现。

  而在HDcctv(闭路高清)的部份则是依赖其特性强攻大型专案之外的市场,比如初始布线即为CCTV要升级为高清CCTV的市场,或者需要实时视频监控的区域,比如赌场与注重实时转播的地方。闭路高清(HDcctv)兼顾了模拟监控的方便性与网络高清的图像画质,让使用者在最熟悉的环境下实现全高清视频监控

  二、技术特性对比

  随着人们对视觉效果要求的不断提高,画面的清晰度也在不断的提高,“高清”的概念也得到了广泛的认识。在电器卖场,随处可见的,如:家用高清数字摄像机、全高清液晶电视、蓝光DVD等等,1080P和720P已经成为了目前衡量画质的一个标准并且被广泛接受。

  在视频会议领域,自2006年LifeSize推出业内第一款720P产品,到后来科达推出业内第一款1080P产品,高清早已获得应用,并已成为目前的主力市场。而在视频监控领域,受各种因素的影响,高清才刚刚起步。而近几年“高清”的概念在视频监控行业火热以来,越多来越多的厂商开始推出 “高清”化的产品。透过市场上品类繁多的“高清产品”背后,我们发现,有很多产品对“高清”的指标理解不一,表现效果也是千差万别。那么,视频监控行业 “高清”的概念究竟是什么呢?

根据美国电影电视工程师协会(SMPTE)、国际电联(ITU)和我国国家广电的相关定义,真正的高清视频格式目前主要有三种:720P(1280*720分辨率,16:9宽屏显示,逐行扫描/60Hz);1080i(1920*1080分辨率,16:9宽屏显示,隔行扫描 /60Hz);1080P(1920*1080分辨率,16:9宽屏显示,逐行扫描/60Hz)。其中,1080P是最高等级的高清视频清晰度标准。

  在这个新的方向上对于高清摄像机也有了新的要求。首先是相机的分辨率,高清信号源才能使HDTV发挥出自己高清的本色,这点当然需要百万像素的相机才能达到。然而,“百万像素”概念并不是一个公认标准而只是行业采用的一个最佳实践,它具体指数字摄像机的图像传感器元素的数量。由于高分辨率往往伴随着大量的图像数据,这常常会影响帧速率。因此,仅仅有百万像素摄像机还不能保证高图像质量。相比之下,满足任何给定HDTV标准的网络摄像机一定能够提供某种分辨率、帧速率和色彩保真度,从而始终确保视频质量。全高清1080P则是最好的选择。所谓全高清(FULLHD),是指物理分辨率高达 1920×1080显示(包括1080i和1080P),其中i(interlace)是指隔行扫描;P(Progressive)代表逐行扫描,这两者在画面的精细度上有着很大的差别,1080P的画质要胜过1080i。对应地把720p称为标准高清。很显然,由于在传输的过程中数据信息更加丰富,所以 1080p在分辨率上更有优势,尤其在大屏幕电视方面,1080P能确保更清晰的画质。

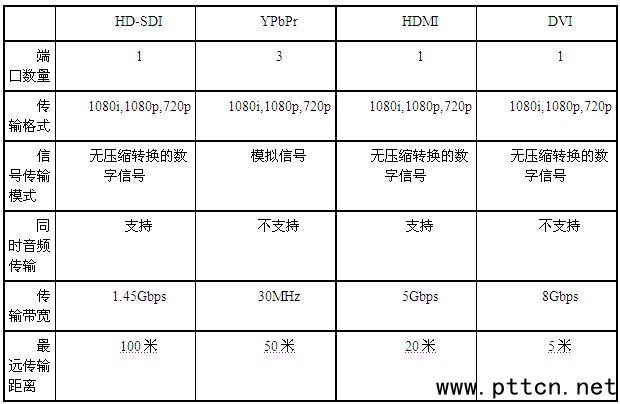

  其次就是摄像机接口的选择。这正意义上的高清接口包括HD-SDI、YPbPr、HDMI、DVI这几种,而从下表中可以很清晰的看到,在目前的高清数字接口中HD-SDI接口的综合优势。同时,HD-SDI又是广电行业的标准接口,因此可以说HD-SDI是最适合的纯高清数字接口。

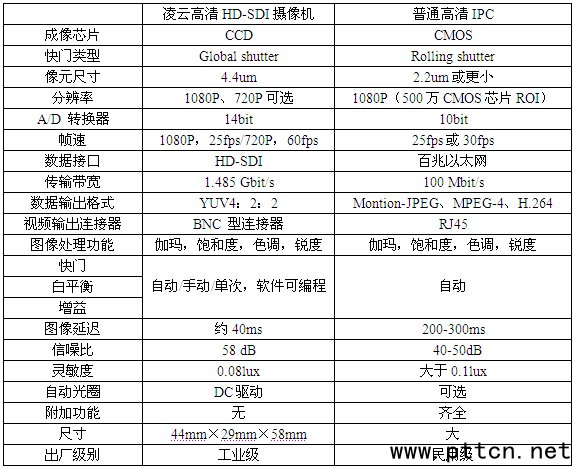

  经过对高清视频监控市场多年的调研,加之图像行业长达14年的积累,凌云公司强势推出了以高清接口HD-SDI为主打的高清监控摄像机,命名为 Magnolia--木兰,为中国的机器视觉企业与高端监控行业接轨做出了新的尝试,也为闭路高清监控(HDcctv)领域提供了一款极其竞争力的高品质产品。下面就凌云公司的HD-SDI摄像机与市场上一般的高清IP Camara在技术参数上进行一下全方位的对比:


 我们从上面的技术参数进行细细分析,可以得出HDcctv相对于IPC的三大优势:

  1. 不失真的可靠度:它不像数字监控资料是在压缩后以封包方式网络传输,以未经压缩的数字资料在同轴电缆上传输,不会失真;HDcctv所提供的未压缩过的高清图像,可提供智能监控所需的最佳高清图像来源。

  2. 高清等级的实时图像:它在传输过程中没有产生压缩与封包化的动作,不会像一般数字高清产生图像延迟问题,在讲究实时监控的场合特别适合,例如赌场;

  3. 如同CCTV一样的安装方式:使用已有的同轴电缆线从模拟升级到FullHD的分辨率,只要更换摄像机与DVR即可,比起转换到IP网络监控,经销商/工程商不需再做额外的升级和学习复杂的网络知识;可在同轴电缆上多任务传输:并同时传输视频/双向音频/双向控制/电源,节省布线成本;

  Magnolia一经推出,就有幸参与到了上海浦东新区城市监控高清覆盖项目,这一截止到目前国内最大单一视频监控项目,也是目前全球最大的高清监控项目。该项目有超过一万余个监控点,大规模采用了高清技术,成为中国监控市场上第一个名副其实的大型高清监控工程,具有深远的代表意义。 凌云公司为其提供了系列高清监控产品,并成为高清摄像机提供商之一,实现了1080P的CCD高清视频采集,为世博提供了有力的安全保障。

  然而, 在传统的闭路高清领域,HD-SDI摄像机仍然有更加广泛的应用范围,下面就以一个实际案例来展示一下HDcctv方案在CATV监控中的应用。

  三、HD-SDI摄像机在CATV监控中的应用
