主页（http://www.pttcn.net）：视频报警联动系统调试及运行中碰到的问题（下） 相关阅读：视频报警联动系统调试及运行中碰到的问题（上） 系统调试运行中碰到的问题 系统运行中，常出现一些故障和问题，下面对这些故障和问题浅显分析。 “警前30秒”图像回放的时间范围如何控制 1、问题与现象 系统安装初期调试时，实施“警前30秒”(即当监控防区遭遇不明入侵，报警中心收到报警信号后，视频监控软件平台可提供被触发防区发生警情之前的30秒远程视频监控图像，该功能可用于查看整个警情的发生过程，准确判断引起警情的原因)图像回放功能，发现图像回放时间总是比预期值偏长(图4)，即当报警中心视频监控软件平台收到报警信息时，调阅该警情浏览时，发现“警前30秒”的图像起始时间与警情被触发的时间差大于30秒(总在50秒左右)。

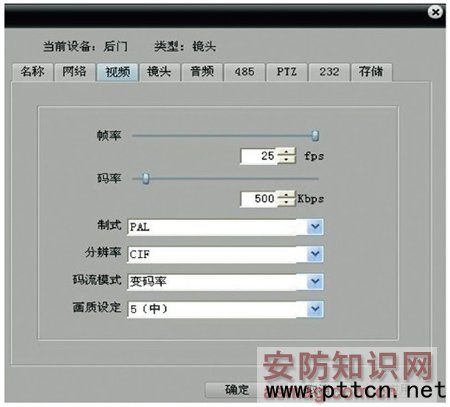

图4 码流设置界面示意图 2、分析与解决 经过测试，发现静态环境的监控图像与动态环境的监控图像，其视频码流大小差别比较大。由于早期调试系统时，设置的视频码流参数较大，而在多数实际监控环境下该参数偏高。根据设计原理，“警前30秒”功能是通过在硬件设备的buffer(缓存)中保存一段时间的警前录像方式实现的。由于硬件设备的缓存容量有限，硬件设计的时候就已给每路视频通道事先分配了固定大小的缓存空间用于存储警前录像。而相对固定的缓存空间，当视频的码流大小不同时，其相同时间内占用的存储空间会跟着变化，因此会出现视频码流比较大时(如600Kbps)，只能存储警前十几秒的录像，而码流设置适中(如300Kbps)时候，大约可以存储“警前30秒”左右的录像。所以，针对不同的监控环境，需进行多次调试，恰当地设置视频码流的大小，最终将视频码流参数设定在一个较合理的范围内。 远程监控图像出现局部“花屏”和局部“黑屏”现象 1、问题与现像 通过远程客户端软件浏览监控图像时，软件平台中显示的监控图像出现部分“花屏”或部分“黑屏”现象(图5)。

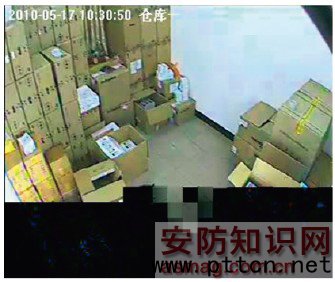

图5 “花屏”现像示意图 2、分析与解决 发生以上现象一般由以下三类原因引起。 第一类，由软件设置错误引起。由于系统参数设置有误，导致视频码流过小。因此首先需查看实时视频图像码流数据有多大，如果实时图像码流很小，再查看软件系统设置的码流参数是否与这台视频编码设备上设置的码流参数相差很大，如果硬件设置的码流比较大，而图像显示的码流比较小，可以考虑把硬件的码流调低或者把帧率降低即可改善或消除花屏的现象。如果网络带宽正常，网络视频编码器参数设置也正常，而软件系统设置的码流参数太低，则需将该系统参数提高到合理的范围，从而改善或消除花屏的现象。 另外，当录像回放出现花屏现象，需检查录像计划是否把设置项里的“录像与实时浏览分开”选项开启，如果已经选择“√”，则需把该选项的“√”去掉;录像回放的效果即可正常(图6)。

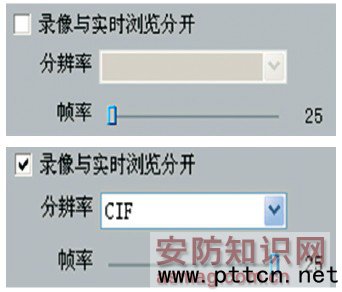

图6 “录像与实时浏览分开”选项的 “√”删除，“花屏”问题解决 第二类情况，由于网络环境不佳导致。一般表现为视频图像传输的网络延时较大并伴随明显网络丢包现象或者网络带宽不足。经过测试，发现引起该情况的原因主要有两个。 · 第一个原因是网络视频编码器所在的前端网络的网络延时大，伴随较高的丢包率，造成视频无法正常和流畅地上传到中心服务器;针对这种情况，可以采取常用网络命令来测试：“Ping ‘该网络视频编码器的IP地址'-l 6000 –t”,通过该命令测试，若出现明显丢包现象，需对网络进行逐级检查排除。例如，某单位的网络视频编码器IP地址是172.18.2.2,上传到监控中心的监控图像发生“花屏”现象，在监控中心软件平台所属网络ping 172.18.2.2 –l 6000 –t，如果出现明显丢包现象，则需从该单位网络视频编码器接入的企业内部局域网交换机上执行ping 172.18.2.2 –l 6000 –t，如仍然出现明显丢包现象，则需要对该局域网交换机和局域网内的接入终端进行排查，该丢包原因一般以交换机故障和接入终端“中病毒”引起最为常见;如不再有丢包现象发生，则丢包原因显然是由于电信运营商提供的外部接入网络故障引起，需要电信运营商对电信外部接入网络进行排查; · 第二个原因是网络视频编码器所在前端网络的带宽不足造成视频图像无法流畅地上传到监控中心服务器，或网络带宽无法满足多路视频流同时传输所需的网络带宽而造成监控中心看到的远程图像效果不理想。前端网络带宽是否满足传输视频图像数据需要，可以通过常用FTP软件在前端网络向监控中心服务器传输数据来检测。在不同时间段，进行一定量的数据传输，获得一个平均带宽数值，多次测试后，可以比较准确反应该网络的上传带宽数值。该带宽数值与传输视频图像所需的基本带宽数值进行比较即可知道前端网络带宽是否满足需求。 第三类情况，由硬件故障产生。在软件系统设置正确，网络环境良好的前提下，远程监控图像出现“花屏”或“黑屏”现象，则需对网络视频编码器进行检查。如发现该设备表面温度很高，一般是因为硬件的发热量过大，造成网络视频编码器主芯片无法正常工作引起。需将网络视频编码器断电，冷却一段时间后，重新上电，如远程监控图像恢复正常，针对该种情况需要注意设备安装位置的通风和散热条件。如远程监控图像不能恢复正常，则需更换网络视频编码器。 相关阅读：视频报警联动系统调试及运行中碰到的问题（上） 网络视频编码器无规律“掉线” 1、问题与现象 前端网络视频编码器与监控中心软件平台连接无规律断开(软件平台显示设备“红叉”状态)，并在经过一段时间后又自动恢复联网(图7)。

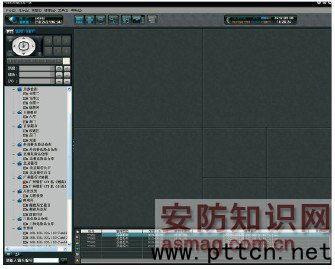

图7 “掉线”现像示意图 2、分析与解决 该现象主要是由于前端网络视频编码器与监控中心视频服务器之间的数据交换出现间歇性数据断流导致，主要原因有以下几种。
|
