如何在海岛上架起业余无线电台？

主页（http://www.pttcn.net）：如何在海岛上架起业余无线电台？

海岛通信一直是城市HAM非常渴望和热衷的业余无线电户外活动，为何要到海岛做短波通信？海岛通信的最大魅力在于可以远离干扰源的城市和厂区，获得干净良好的无线电电磁通信环境、获得远好于日常居住地架设天线受限的通信环境；其次，当然是离开喧嚣的城市生活，在海边感受大自然的恩惠。

出发前的准备

出发前我们要先做好去海岛通联需要携带的器材列表，以精简够用为原则。

我和朋友带了一部ICOM IC-7100 全模式全频段模拟数字电台、约20m长带屏蔽网的优质网线和ICOM AH-4 小型高速自动天调、约10m电线作为长线天线振子、一条日本钻石 SRH-940 50/144/430MHz 三波段天线和转换口、还有一块自制的11.1V，容量约为 16 Ah的三串锂聚合物电池、伞兵绳和急救安全剪刀。

安全保障物品也是收拾行李中需要仔细考虑到的，此行去的地方有村民居住，因此并不需要很多的保障的物品。

我们准备了用于照明的设备：美军军用SideWinder 公发照明灯（非战术灯、非作战环境具备战术强光闪烁的机能意义不大，更需要长时间的弱光照明，避免对眼睛刺激更能提供长时间的照明需求续航能力保障）；军版带有肉眼不可见IR光源（可以配合红外频段夜视仪例如 AN/PVS-14 ），其中带有动物不可见的红色低光照明光源；用于发现血迹的蓝色特定光谱光源；五号电池2节。

野外求生用的紧急火种：打火棒镁条和刮片（系在一起）；一把轻量化的多用螺丝刀，里边有多种常用刀头；一把工具小刀（安检被没收也没所谓的那种，在野外刀绝不能少，到达本地后，再购买一把工具刀用于施工和防身)。

野外天线架设的环境思考和判断

到达设台地后，HAM往往难以按捺心中的兴奋和激动，特别是看到漂亮海景、美丽海岛和植被的时候。于是，在架设天线前，需要先思考和判断两方面情况：所处环境的坐向和走势，天线的方向性和通信的主要方向。架设天线和环境之间的大致关系，架设天线的难易程度。

成品便携天线套装VS自动天调加长线天线?

无论是海岛通信或是野外架台，天线是致关重要的一环，条件允许的话，最理想的当然是能够架设大型的定向天线。

由于个人携带的装备非常有限，这次同行的 HAM携带的就是一套成品便携短波天线。

这类天线，我还是第一次使用。当架设起来的时候，我开始意识到，这种便携天线并没有想象中那么方便，虽然它是带有 Trip 缩短加感线圈的自然谐振Dipole 型变形天线，例如可调整为水平Dipole、正V、倒V天线；打竖架设成为GP天线，但是在实际使用过程中，指定频率的谐振和调试工作量并不小。

表面看调整并不是很困难，但问题在于每一次谐振的调整前后，都必须先把升杆降下来重新调整，再重新升上去固定高度位置，才能较为准确地测试调整后的效果。

如果需要改变工作谐振频率的话，就要重新进行调整，麻烦亦然甚至更甚。架设的时候，如果升杆顶部没有专用的安装口，天线还需要用扎带去固定在升杆的顶端。

另外，升杆的底部同样需要找东西、想办法固定在地面，或是挖一个有足够深度的洞插进去才能安稳。

看到这里，强烈感觉到带支5~6m长的闪光灯灯架有多么的明智，既解决顶部接口，亦解决底部对整支升杆支撑的问题，而不是选择一支看似方便的升降杆。

我常用的ICOM 原装AH-4全自动天调日常挂在窗外伸出去的钓鱼杆上，天调原装买回来的时候，在包装中有5m左右的馈线和控制线，这为日后架设提供了很大的方便。

我甚至不会忘记带馈线，因为无论是馈线和控制线都是直接安装到天调里边的。扩展长度也非常简单，网上早已经有扩展接口出售。在家中闲置的电线堆里，随手剪一段13m的电源线备用。海岛架台的地方有较高的树和民房，拉天线绝对不会有问题了，而且有高度。

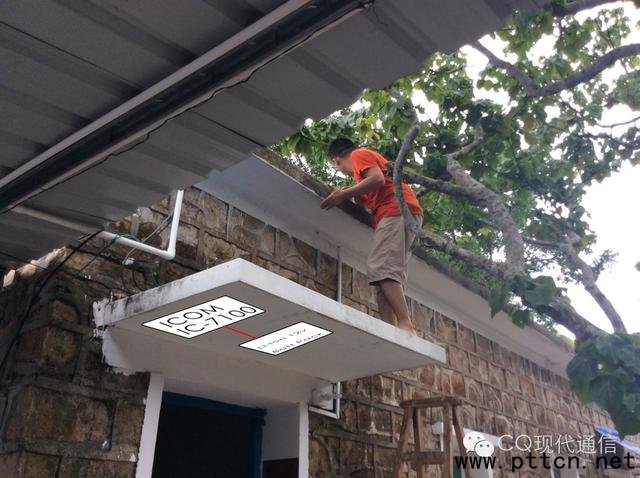

海岛上有一列一层高的平房，自东往西方向延伸、座北朝南。我们借来了梯子上到平房顶视察，有两棵树在西南和东北角，可以在之间架设天调的主输出振子。

我们用两段约10m长的军用Dipole铜线，接到天调地线并分别向东和向南分开垂放在楼面和一侧的金属棚顶。

无论是野外或是海岛架台，天线的架设可能是此行最大的经验收获。无论那种架设方法，没有原则上的谁对谁错，只有在现场环境下选择适合或更适合的架设方式，因此在天线的选择方面可以在便携性与高效率之间权衡。

天线的变形（多种变化形式）在良好的电磁环境中变化不大，变形的目的为减少干扰和对电离层间入出角变化而存在。

天线的集肤效应让我深深明白到，天线振子面积和效率之间有多大的关系，再去海岛架台时，我会选择军用的拼装管替代电线，虽然电线携带方便，但表面面积非常有限，能够产生的感应电流也很有限，发射时通过的高频电流在小面积下获得的电界磁界转换效率亦非常低，这就解释了为什么有时接收效果差。

自然谐振是非常重要的，让天线处于自然谐振是非常重要的效率保证；虽然全自动天调（或手动天调）可以帮助不同频率、不同感抗特性的长线振子，转换和传送出与收发信机相同感抗的高频信号能量，但是振子在物理谐振情况下，自然就会有高的电界与磁界转换效率。

天线是电磁两种能量之间的转换器，虽然看似极简单的东西，然而物理和高频电子学的微观世界并不是看现象就能理解的。

天线上并接着多根振子，会根据不同的工作频率，而自动切换，也就是我们常说的三单元倒V天线。如果为了增加全自动长线天调的工作效率，也可以把多个谐振于不同频率段的辐射振子，并接到长线天调中去。先以标准的1：1巴伦进行谐振修剪调整，然后再把振子用于自动天调。

考虑环境限制、天线架设效率、不同频率切换和需求、单人背负便携性等条件，使用全自动长线天调的优势似乎更便利和明显。更轻量化的选择应该是巴伦、自然谐振振子、馈线的组合，但需要一定的调试技巧。

当工作频率自然谐振、振子面积、定向引导、反射振子、地网匹配、高度都达到一定程度，天线效率自然就高。

在海岛远征中传统电台与SDR通联表现如何？限于篇幅，我们下期再聊！

作者：BD7PA
