真空管太精贵,一百年前使用双灯丝灯泡作为整流器或检波器

时间:2020-09-18 来源:网络 作者:业余无线电 点击:

使用双灯丝灯泡作为整流器或检波器

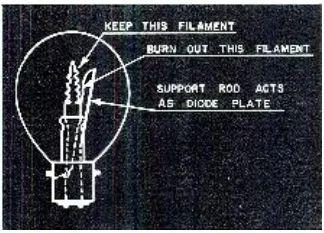

将双灯丝灯转换为二极管灯管我们以前采用下图所示的概念,使用双灯丝灯泡作为二极管灯管。想法是烧掉其中一根细丝,并将其用作屏极。另一根灯丝变成直接加热的阴极。这摘自1943年1月的《广播新闻》杂志,其中还包括有关应急晶体装置的其他想法。这需要一个6V1158型灯泡,仍然可以在亚马逊上买到,尽管可以使用在亚马逊或沃尔玛购买12V 1157型灯泡替换。

同样的想法出现在一百年前1920年9月的《大众科学》杂志上。这是将灯泡用作整流器而不是检波器,但是想法是相同的。这个想法是由一个R.U.发送给杂志的。

用作整流器的灯泡是卡口型,双丝圆形汽车前照灯,最近才在福特汽车上投放市场。施加在正确端子上的过电压电流会烧坏一根灯丝。然后可以将连接线和所有剩余的灯丝用作屏极,剩下的仅消耗0.85A的灯丝可以用来提供电子流。

当通过变压器适当地减小通常的交流电时,可以将其馈送到这些灯泡的灯丝和屏极,并以这种装置通常的方式取出直流电。

这些灯泡在合适的条件下每个将通过约0.5A的电流。

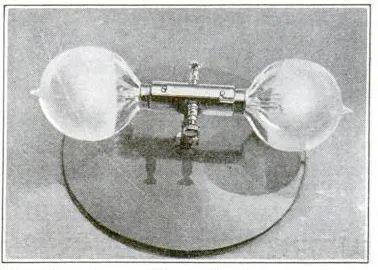

作者指出,很多人想尝试使用真空管作为整流器,但又不想冒损坏昂贵的真空电子管的风险。另一方面,福特灯泡的售价仅为65美分(人民币:4.39元),这使得这种实验更为宽容。此处的图示是灯泡,大概是作为全波整流器安装的。

以这种方式制造自制的真空管将成为一个非常有趣的Science Fair项目。为了演示,可以使用旧的“壁灯”变压器作为输入。大多数具有直流输出,但有些具有低压交流输出。检查最近的旧货商店中可用的那些,很可能会找到合适的。

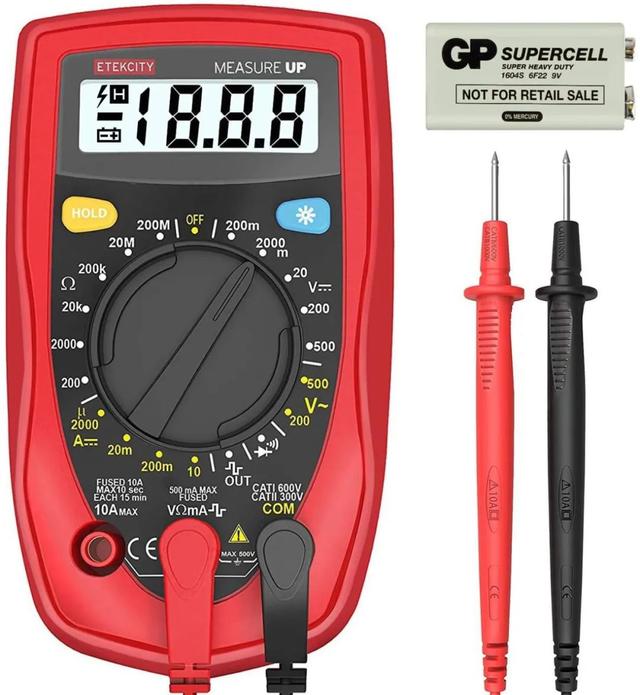

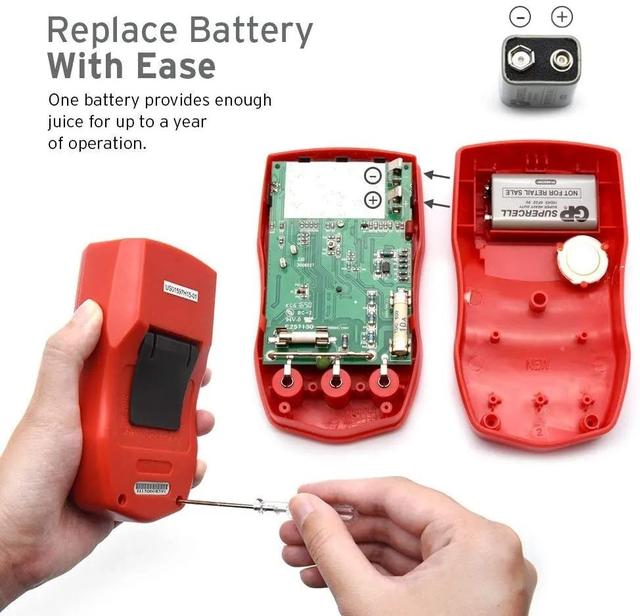

通过使用可测量交流和直流电压的廉价多功能测试仪,可以确认输入为交流,输出为直流。
