北斗简介：

北斗卫星导航系统是中国正在实施的自主研发、独立运行的全球卫星导航系统。与美国GPS、俄罗斯格洛纳斯、欧盟伽

利略系统并称全球四大卫星导航系统。1995年正式立项，自2000年10月31日发射第一颗卫星以来，已成功发射四颗北斗导航

试验卫星和十三颗北斗导航卫星（其中北斗-1A已经结束任务），今年将再发三颗卫星， 卫星数量不断增长中。当前北斗卫星

已覆盖中国全境和泛亚洲地区，计划2020年将完成全球覆盖。

模块性能：

• 模块尺寸已降低至27*40*3.5mm，主芯片体积8mm*8mm，模块重量6.5g左右。
• 全开功耗<=320mW，支持休眠指令。
• 支持北斗/GPS混合定位。
• 水平位置精度5米，垂直位置精度10米，速度精度0.1m/s，差分定位精度<=2米。
• 首次定位时间：冷启动37S，热启动<=2S，重新捕获时间<=1S。

技术方案：

• 通过外置模块来支持北斗定位在现有Tetra终端上的应用，这样做对现有终端改动最小，并且安装简单快捷！
• MTM800E专用模块直接连接至后部的20pin接口，引出北斗定位天线替换原有的GPS天线即可。部分MTM800E需升级软件

版本支持此特性。

• MTP850专用模块通过底部卡扣，稳固卡接在MTP850下方，约延长25mm高度，通过此模块仍可以将MTP850竖直在桌面

上，同时提供充电口。

• 北斗定位模块安装后，将接管原有GPS功能，原有GPS的编程部分使用北斗定位模块专用的编程软件。
• 北斗定位模块支持触发器的定时发送和按距离两种触发器。
• 可支持差分定位

SmartGIS演示北斗定位展示，并提供了单兵定位、多点定位、轨迹回放等常用功能。

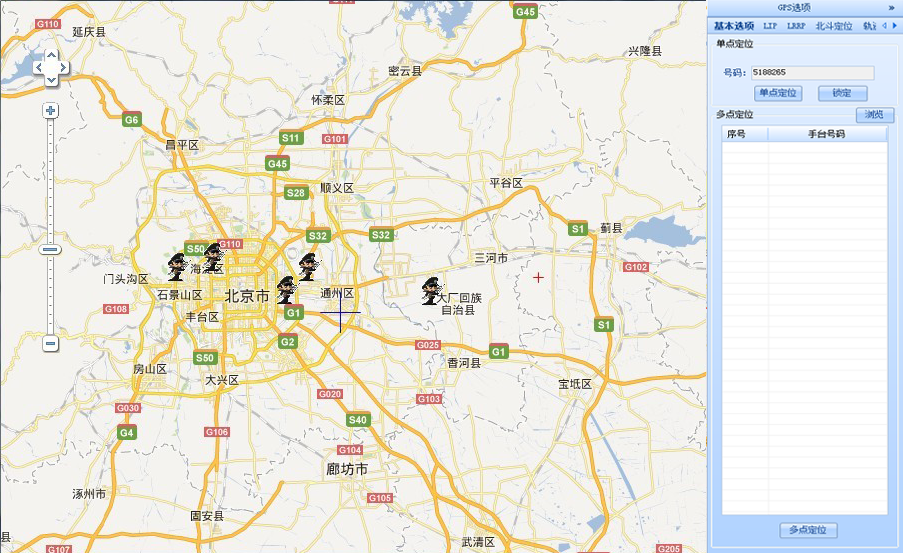

地图展示

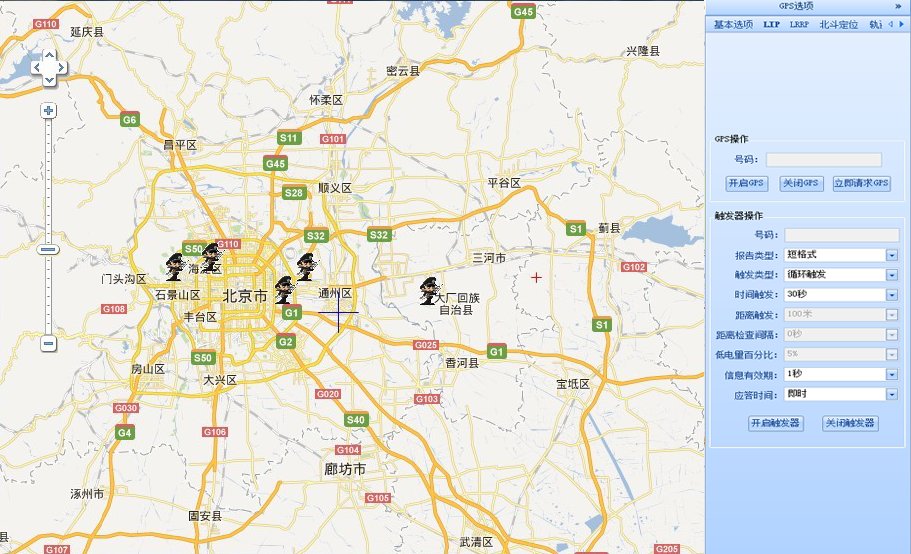

可进行LIP与LRRP的触发器操作，包括即时定位请求，定时触发和距离触发等。

轨迹回放

可回放单个用户在指定时间段的行走路径。
