TDD-OFDM，即同频双向无线数字多媒体传输技术，能在无线环境下实现高速传输的效果。由于在OFDM系统中，各个子信道的载波相互正交，而频谱重叠的情况下，减小了子载波间的相互干扰，同时提高了频谱利用率，在实际应用中具有重大意义。

ZASTONE即时通科技通过整理TDD-OFDM技术的工作、组网等方式、对比其他无线通信技术，分析TDD-OFDM技术的优势。我们从TDD-OFDM方案的特点开始说起：

1.频率效率高；

2.设备的高标准高规格性；

3.同频传输、同频组网、同频漫游

4.中继应用

5.基于全IP的工作模式

6.海陆空立体应用

7.强大的传输距离和绕射能力

8.传输系统的战备性

9.完善的系统保密能力

10.系统网络的高兼容性

11.音视频传输的高保真能力

12.高速移动传输的稳定性

13.系统网络的搭建灵活便捷性

14.系统设备组合应用的可塑性、适应性

在工作方式上，TDD-OFDM技术支持点对点、中继传输等多种工作方式，能满足各种不同环境的通信需求——

1. 点对点传输方式

单兵/无人机传输系统到通信指挥车：前方人员/无人机将现场的图像声音实时传输到通信指挥车，指挥人员利用指挥车的显示系统，直接观看现场实际情况，及时作出最佳决策并执行。本传输模式适用于中短距离传输，如道路勘察、卡点检查、日常巡逻、刑侦等小规模任务时使用。

2. 中继传输方式

单兵/通讯车/无人机等前端传输系统通过临时中继到通信指挥车/机载平台/手提箱传输至指挥部：由于距离超过单兵覆盖范围时，单兵传输系统无法将现场的音视频实时传输到通信指挥车/机载平台，这时候需要增加临时中继台。本模式比较适用于环境比较苛刻远距离传输，如地下室巡检，楼宇巡检，隧道救援、异地刑侦等。

3. 多点对一点传输方式

根据实际情况指挥员可能需要从不同的多个角度同时了解现场情况才能做出准确决策，这就需要设备有较好的兼容性。一个通信指挥车/指挥部可以同时接收多个前端设备传输过来的图像。本模式适用城域网/局域网大规模作战，如群体性事件. 重大自然灾害等。

不同的组网方式也使得TDD-OFDM技术在传输距离上有更多的优势——

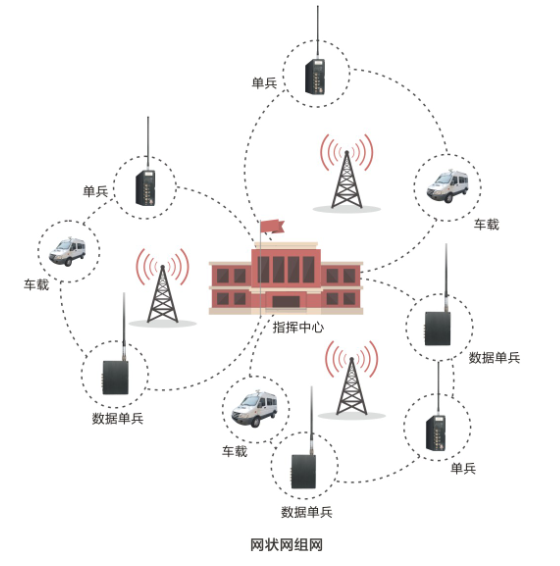

1. 网状组网方式

组成网状网形式数字无线图像传输，多个基站组成系统，前端采集由车顶云台、手持摄像机，将图像、音频编码后通过数字方式通过基站传输至指挥中心。

各远端设备在基站之可以动漫游，无需人工干预。指挥中心可以通过指令控制远端的云台，与远端通话或传输数据等。系统如图所示。

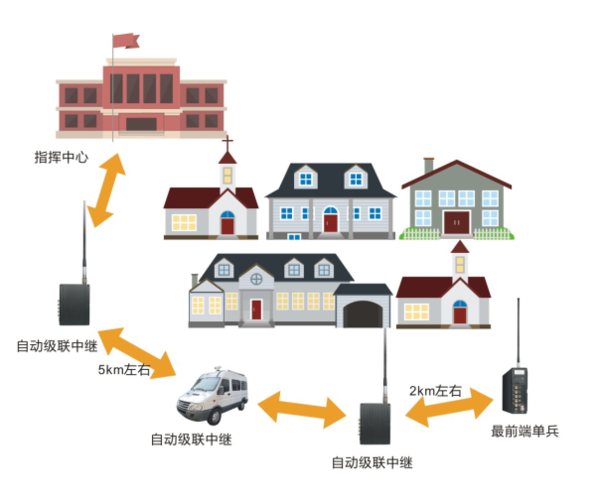

2. 链状组网方式

单兵、机载设备或车载设备可以自组网方式工作。每个设备都可以当作基站使用，基站间接力传输。如图所示。

链状网组网

TDD-OFDM技术的具体功能和优势：

1、系统传输为IP数据流，可实现各种IP化应用。能够对接各种基于TCP/IP协议系统网络，如卫星、光纤、4G公网等；

2、可实现多级信号中继，信号中继后基本无衰减，信号中继后衰减＜1%，信号误码率＜10^-6（此举可突破无线传输的距离极限，大大提高作战半径和作战深度），具体可应用在长距离信号接力和复杂环境下的信号传输，如地下室环境；

3、一键式操作即自行组网；

4、可以频点范围大，150MHz ~3GHz 频点都可用；

5、网络设备搭配灵活，利用无人机传输设备、单兵传输设备、车载传输设备、中继传输设备，可在现场立即形成海陆空立体应用作战指挥系统；

6.在单一频点支持双向通信，频谱效率高，8MHz带宽下最大可传20Mbps；

7.设备接收灵敏度高，网络覆盖范围广（接收灵敏度可达-106dBm，100米高对地传输网络覆盖半径可达20km）；

8 .灵活分配信道资源，实现点对点，点对多点，多点对多点双向通信；

9.全智能处理，支持频谱强度感知，可根据现场情况自行调整设备各项参数，确保随时最优。

TDD-OFDM与其他技术对比：

TDD-OFDM技术的适用范围十分广泛，适用于军队，武警，公安，国家安全，消防，人防，交通，海事救捞，广播电视，卫生防疫，环境监测，油田，矿山救护，安防，银行等行业的大量图像/语音/数据的相互传递，该设备除可自行组网外，还可以与有限网络配合使用。

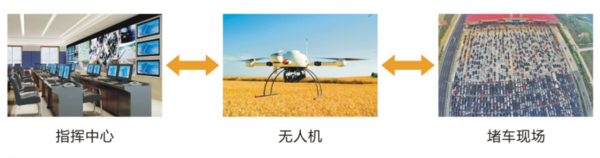

案例1：当突发事件发生而应急指挥车又无法到达现场时，同频双向无人机可立刻起飞到达事发现场上空，将现场实际情况图传给应急指挥车内的指挥员，指挥员通过无人机上的扬声器发布处置令或将实况向指挥中心报告。

案例2: 当突发事件现场尚未建立专用无线网络时，无人机和应急指挥车可组成应急网，由应急指挥车上指挥员可根据无人机航拍突发事件实际情况通过无人机上的杨声器直接指挥处理。

案例3: 当突发事件现场远离指挥中心时，但事件性质必需向指挥中心及时汇报，在公网完全瘫痪的情况下，可采用多辆指挥车无中心组网，将视频信息及时传到指挥中心。

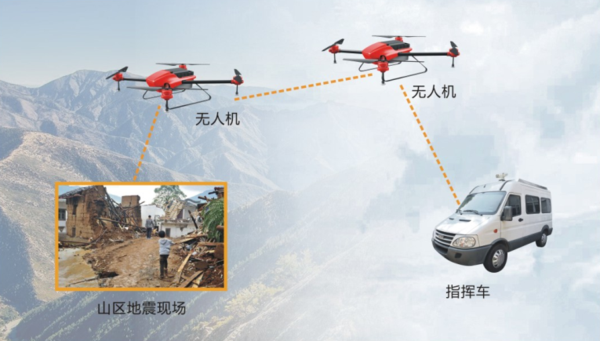

案例4：当事发现场在山谷里或远距离其他传输设备无法达到时，可用2架无人机将视频信号往外传到指挥车上。
