如今的无线wifi已经覆盖大街小巷，而在早期的时候WLAN的建设却是问题诸多，早在09年是陕西电信便大规模的开展WLAN的建设，其中以高校、酒店和公共场所为无线通信工程建设的重点，期间摩托罗拉无线设备为建设提供了诸多的技术已经设备上的支持，下面就让我简单的谈谈摩托罗拉设备在高校中的部署以及应用。

　　我们针对于高校的特点，采取中央控制的无线网络交换机和瘦AP接入架构，大大简化了对无线接入点设备的配置管理和维护工作，使其真正成为一个瘦接入端设备，而所有的管理都由位于网络核心的无线交换机来实现，因此突破了传统无线网络的管理和维护瓶颈，实现了“零配置”管理和维护。

　　通过位于汇聚层或骨干层的无线网络交换机，可以实现对所有瘦接入端设备的配置和管理，因此对无线网络，只需要一个端点的就可以实现所有的管理功能。

　　这样极大的简化了我们的维护难度和维护的成本。

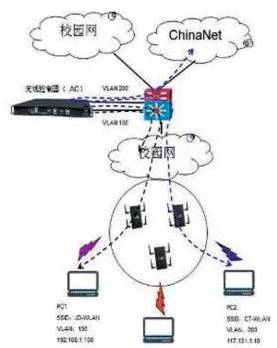

　　网络拓扑如下：

　　根据网络系统中不同网络设备的地位和作用，可以将无线网络系统分为几个部分。

　　无线终端

　　主要承载在网络应用的无线网络终端。无线网路终端的种类很多，所承载的应用也丰富多样。例如：WiFi无线电话、带有WiFi功能的笔记本电脑和数字助理PDA、带有WiFi模块的打印机和收银机等等。

　　无线接入层

　　主要包含Access Point/Access Port无线接入点设备，负责无线终端用户的接入和网络传输。采用的主要无线接入点产品是摩托罗拉 AP300，所有的AP300通过以太网网线连接到支持802.3af POE供电的以太网交换机上，获得电源供电和上级网络连接。

　　AP300是摩托罗拉第三代无线网络构架当中的高端无线接入点（Access Port），是与无线交换机无缝匹配的无线接入点（俗称：瘦AP）。AP300为用户提供最好的技术特性、最轻松的安装维护和最经济的成本。

　　POE汇聚层

　　主要包含带有802.3af.标准以太网供电（POE）功能的有线网络交换机或者是POE供电模块，这些交换机在有线网络中往往被视为接入层设备，但是在无线网络中，它们起到汇聚AP访问点连接到网络核心设备的作用。

　　核心应用层

　　核心应用层主要是无线网络核心设备—无线网络交换机RFS7010。通过核心交换机连接西安电信的bas系统以及后平台管理系统。

　　Bas认证计费系统

 　RFS7000连接到西安电信汇聚层或骨干层的数据交换机上，所有的无线业务通过汇聚层或骨干层的数据交换机发送到西安电信的bas认证计费系统上，由电信后平台管理所有的终端用户，以保证西安电信各项业务的正常运行。

　　AP300无线接入点通过100 Mbps的速率连接到POE供电交换机，再由POE 供电交换机连接到核心层网络设备上。所有AP300收集到的无线网络流量都通过POE交换机汇集到核心无线交换机RFS7010进行统一的过滤和转发。

　　我们摩托罗拉无线通信解决方案针对用户的群体和使用的习惯又将学校分为重点区域和非重点区域，重点区域包括上网人群集中的区域，比如宿舍、教室、图书馆、自习室等。非重点区域包括实验室、餐厅、广场等。

　　对于重点的区域我们都采用室内的覆盖，以确保有足够的接入点和信号的稳定，对于非重点区域我们大多采用室外的覆盖。来确保信号的覆盖。

　　无线技术的发展使人们摆脱了线缆的束缚，更方便、灵活、快捷地访问网络资源，用户端通过连接电信的SSID（ChinaNet和 yixun）来访问网络。当用户连接ChinaNet时，便可以获得公网113或117网段的IP地址 ，打开IE输入任何网址要能够自动转到中国电信wlan认证页面。当用户连接yixun是无法获得IP，采用PPPOE方式进行认证。如果校方要求也可以将学校原有虚拟的SSID进行广播，这样通过无线也可以访问学校的园区网。
