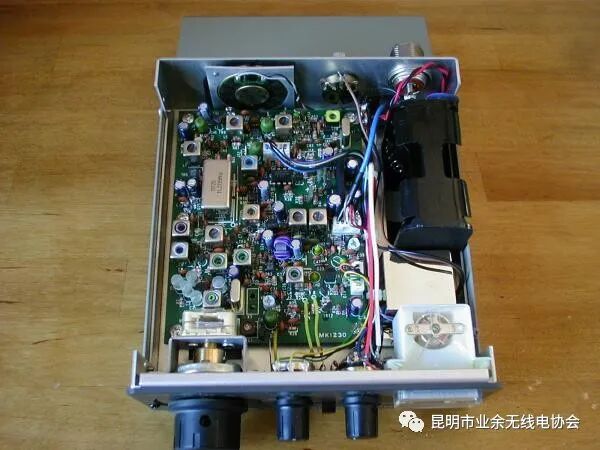

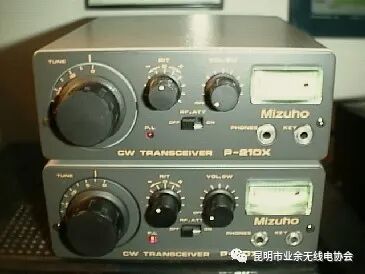

主页（http://www.pttcn.net）：方便户外使用的X108G便携式国产短波小电台 重庆BG8TH开发的协谷X108G是第一款国产商品化成品便携电台。让国内爱好者可以享受到拥有价廉物美短波电台的乐趣。 业余无线电爱好者在户外架台开展通联活动时非常希望有一款小巧便携短波电台，既实用又方便。国内爱好者也曾出过几款DIY套件或半成品电台，需要购买者具备很强的动手能力及丰富的制作经验，并且有配套的仪器设备才能调试成功。大多数只有烙铁、螺丝刀和万用表的爱好者完全没办法享受到价廉物美国产短波电台的DIY乐趣。重庆BG8TH阎欢老师开发的X108应该算是第一款国产商品化程度最高的成品电台了。 这次拿到的X108升级X108G户外版，看外观想起了上世纪90年代日本Mizuho出的P-7DX单波段7MHz或者21MHz的CW短波机（见图片）。那时用分离原件做的短波机，小巧精致用电池供电适合携带户外使用。面板上的场强表令人印象深刻，也是内置的小喇叭放音，面板上的大旋钮和X108类似。经过20多年，中国的业余无线电也逐步赶上世界发达国家了！ （日本P-7DX）） 对比商品电台 X108的外观的精致程度、商业化程度确实不是以往爱好者自己DIY的半成品机可比的。一体化全金属散热机身、精细的前面板设计、符号标识印记、标准一致的开孔等通常手工DIY根本做不到，除非花费很高的成本。第一批X108半成品套件到手还需要一些简单的安装工作，新版的X108G到手就是成品机，插电开机就能使用。 不到3000元的价格，对新入门的爱好者来说X108是个比较合适的价位，先练练手以后升级大厂的商品机。对已经有大台子的老爱好者来说作为一个户外便携使用的短波台也是非常不错的选择。配个10AH的电池加上PAC-12的天线或者小天调带长线用书包背走，也就是公斤左右的样子。 表格 1X108G与几种常见电台的对比

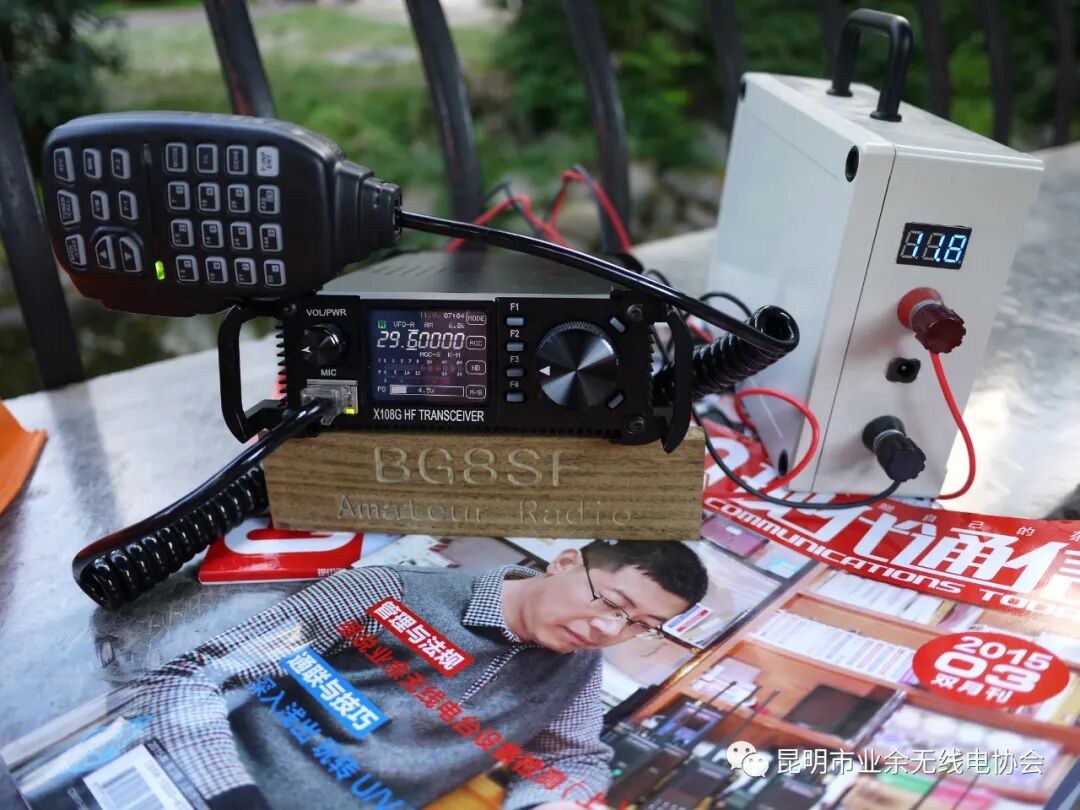

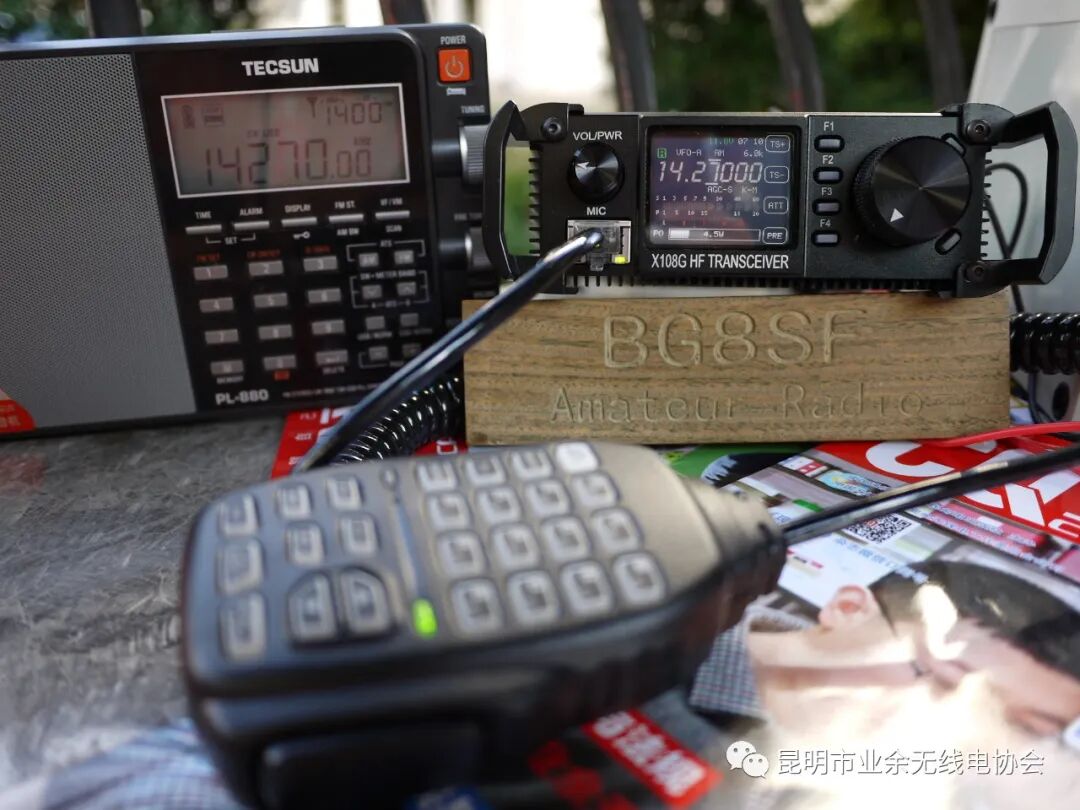

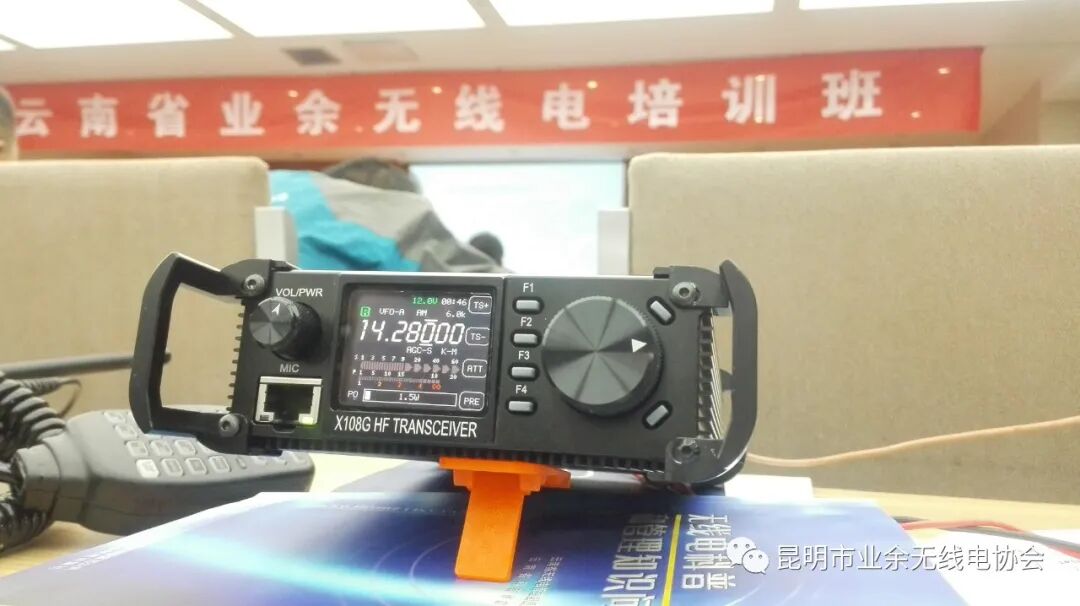

爱好者们常携带户外使用的短波电台与X108G比较。FT-817体积重量很有优势，只是发射功率仅仅5W做QRP受到的限制很多，很多时候对方都收听不到。FT-857、IC-7000、IC-706发射功率100瓦足足够用，但是体积和重量在户外通信时稍显偏大偏重。实际通联经验20瓦发射功率在大多数传播条件下已经足够使用，并且配套电池容量、天线、巴伦功率容量都可以缩小以减轻携带重量。更重要的是与大厂成品机做价格对比，X108有绝对的优势。当然,在设备的可靠性、稳定性、耐久方面还没有足够长使用时间的积累验证，从其他国产UV对讲机的使用经验对来看，估计它与大厂品牌电台相比可能会有差距。新设备一年以内应该是不会有太大的性能劣化表现。 使用感觉 X108G体积重量与FT817相当，与德生带SSB功能的高端便携短波收音机PL-880相比也差异不大。作为短波收发射设备户外便携使用，无论是体积和重量都在容易接受的范围内。全黑色铝合金外壳纵向散热槽很有功率型无线电发射机的风格。四个角外加的把手，既起到保护机器面板旋钮、插座等突出装置的作用又让整机显得有专业设备的感觉。 前面板CNC数控加工金属，标识字符激光刻蚀笔划纤细清晰。面板开孔准确配合间隙小，与旋钮按键等完美贴合。金属制作的音量旋钮和调谐旋钮旋表面滚花条纹，旋动动手感很好不会打滑。最显眼的是正中1.8寸OLED固态液晶显示屏。显示字体清晰，亮度恰当。即使在户外操作也能看清楚显示。据官方说明，液晶表面是钢化玻璃，硬度非常高使用中不会被刮花，而且透光性更好清晰度高。 机身顶部扬声器放音孔也是数控控制精密加工，与早期X1M手工开孔相比整齐了很多，看上去档次也得到提升。只是放音效果还是不佳，实际使用需要插耳机或外接小音箱来改善。 X108G的彩色液晶屏真心不错。字符显示非常清楚，工作频率、电压、时间、接收信号强度、发射功率、工作模式等主要内容都在屏幕上显示。通过右侧大波轮旋钮旋转和按压可以调整参数和切换菜单，配合手持多功能话筒使用操作更方便。电台预制了常用的HAM短波频段，可以通过手持话筒上的按键快速切换。面板导电橡胶的功能按键稍显迟滞，有时需要使劲压按才有反应。好在多数常用功能可以通过话筒键盘和大波轮配合完成。 实际测试使用X108G配PAC-12天线进行通联测试，在昆明通到了近处8区的贵州贵阳、凯里；7区湖南吉首；远处5区浙江舟山；3区陕西西安；1区北京等。对方反馈信号报告56-59，本机收听信号也非常清晰信号报告基本可以在57以上。除了QSB衰落传播中断的通信外，只要有信号过来基本都能轻松分辨。与FT-857对比效果无异，与FT-817相比20瓦输出功率在通联中很有优势。非常好的平衡了发射功率、电源重量供给、可通概率等三方面相互制约的因素。 电台附带的键盘手持式话筒在X108上使用的是成品数字键盘手咪。早期使用中发现控制上总会出现很多无法解决的小问题，所以作者重新开发了有自定义功能的专用话筒。新话筒外观、按键、指示灯都非常接近大产成品电台附件，按键手感也很不错。配合主机功能键可以快速设定电台菜单功能。话筒让X108整体品质起到了关键性的提升作用。 指标测试 测试条件有限，只对部分指标进行初略测量，仅供读者参考。接收静态电流490mA，大信号声音信号来时工作电流略有增加，大约600mA。发射直流电流消耗和发射功率与工作频率、工作模式有关，详见表格2、3。接收待机电流到发射电流的消耗情况非常适合户外采用电池供电。一块大约10AH的电池持续QSO2-3小时没有问题，针对便携的使用场景可以大大减少电池重量。 表格 2发射时直流电流消耗(SSB模式，13.8V供电时测试结果)
表格 3发射功率测试

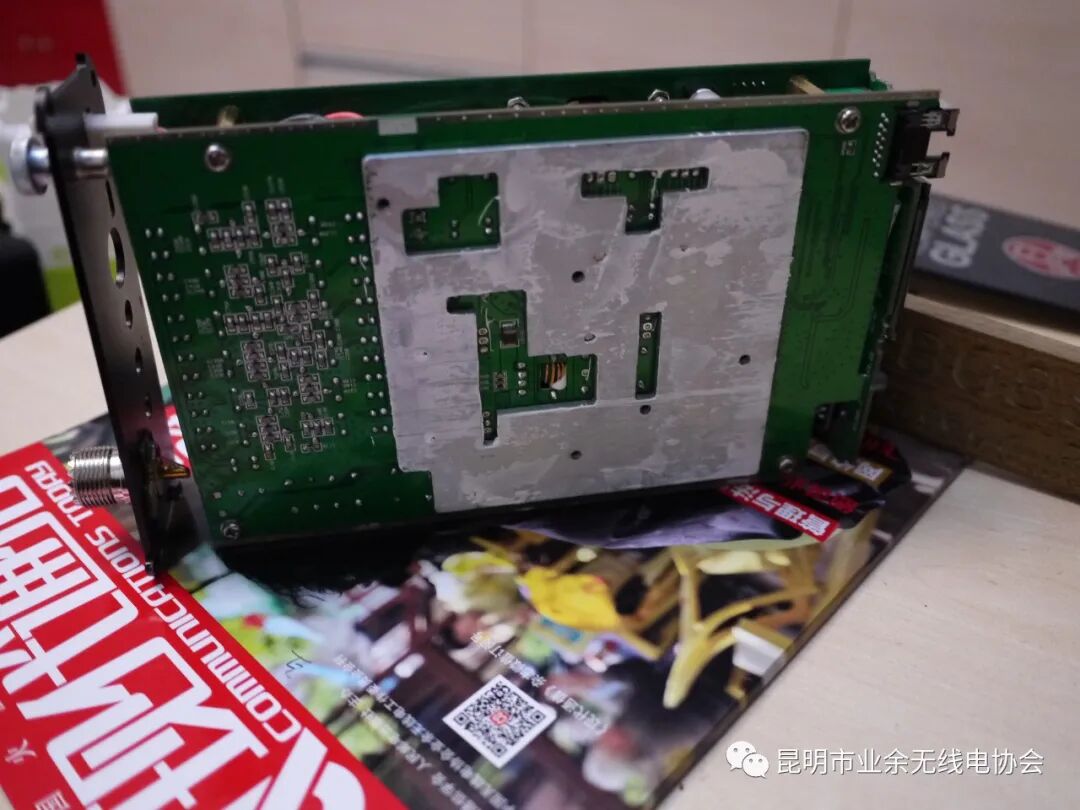

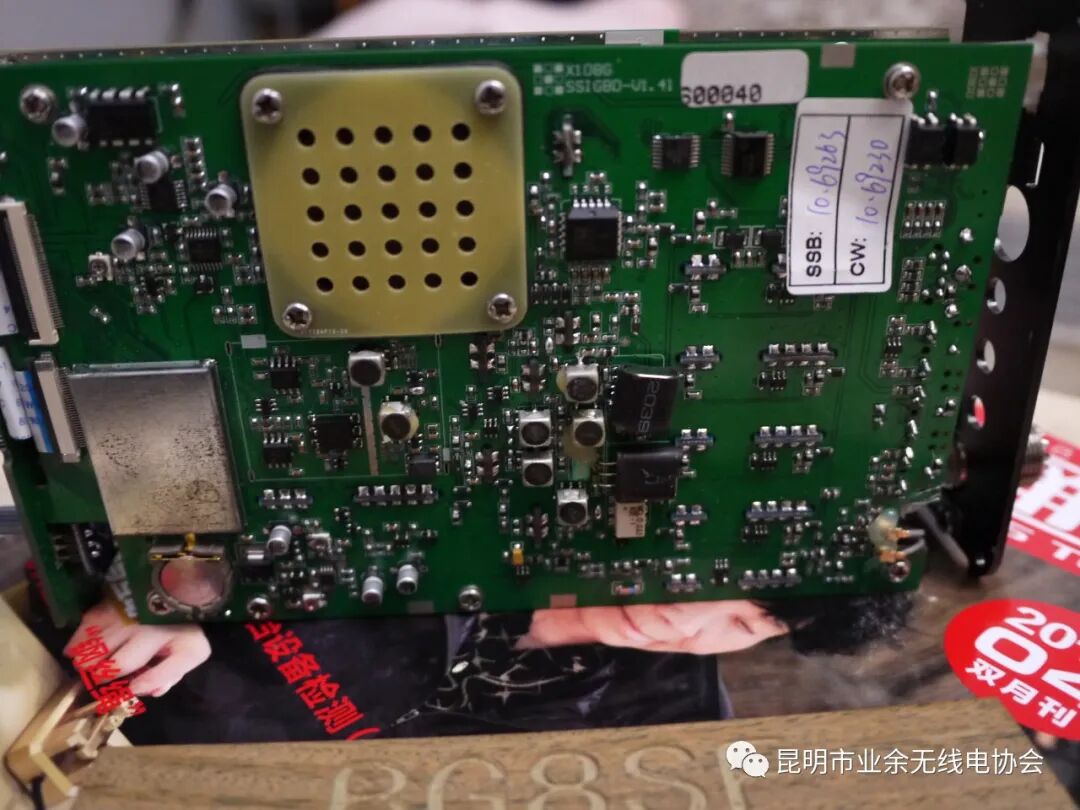

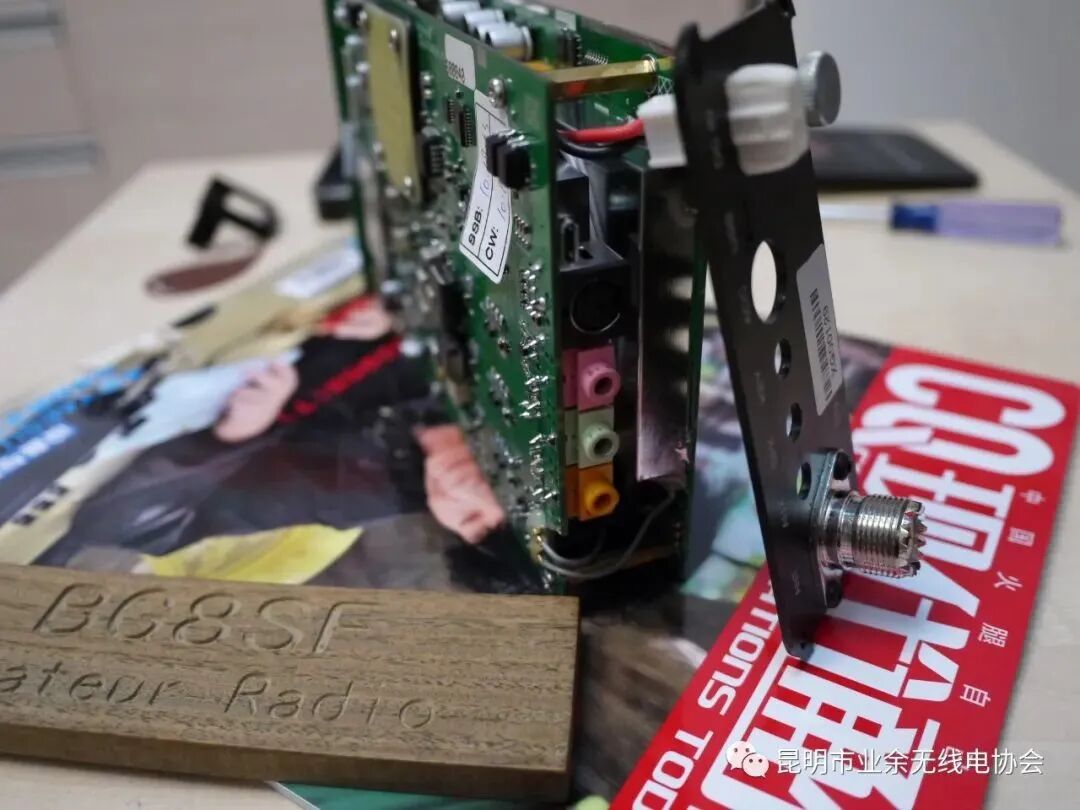

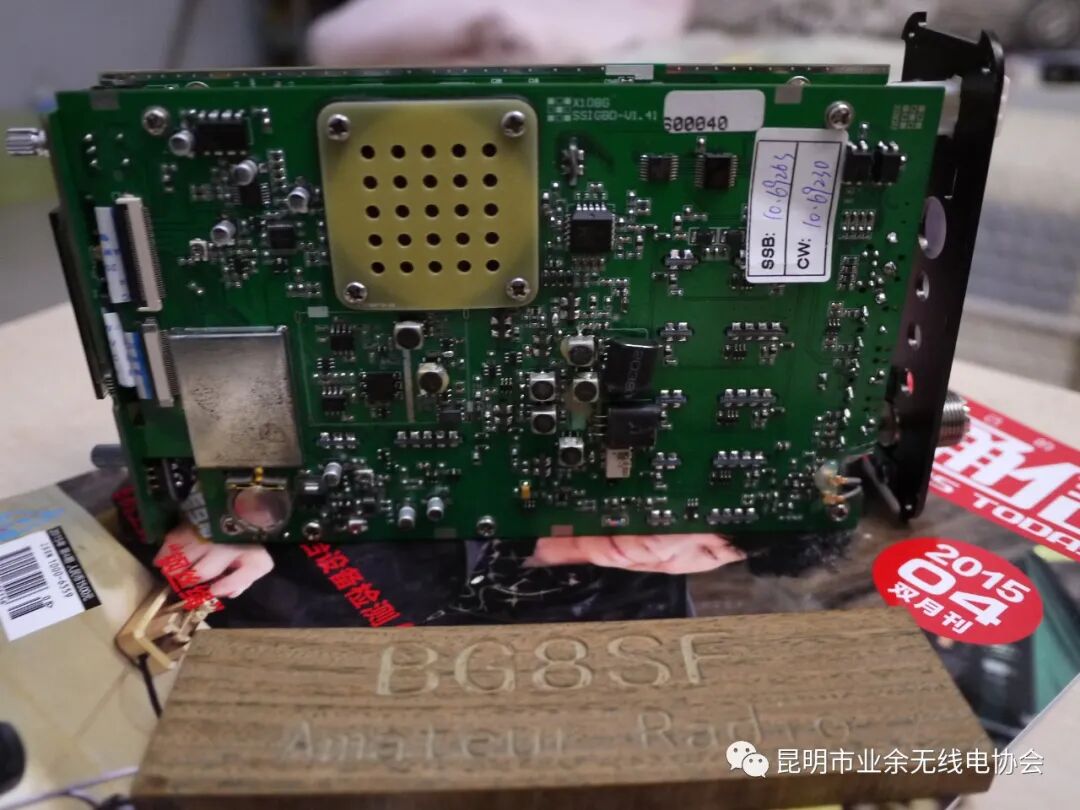

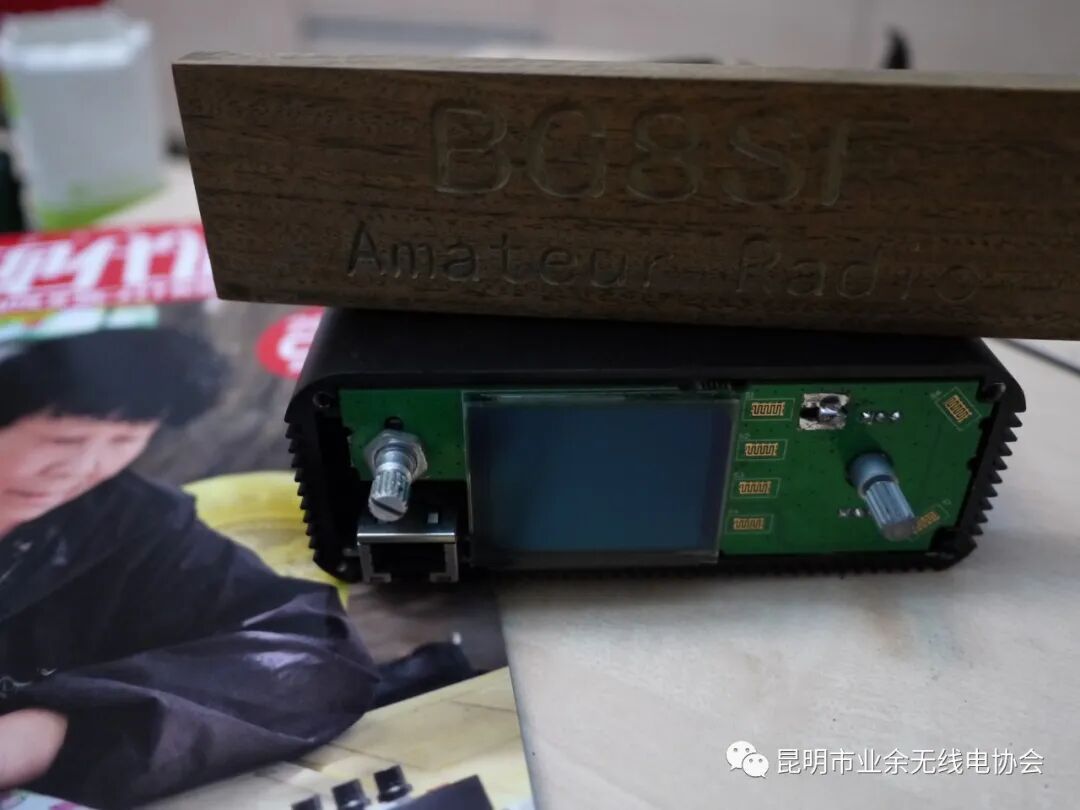

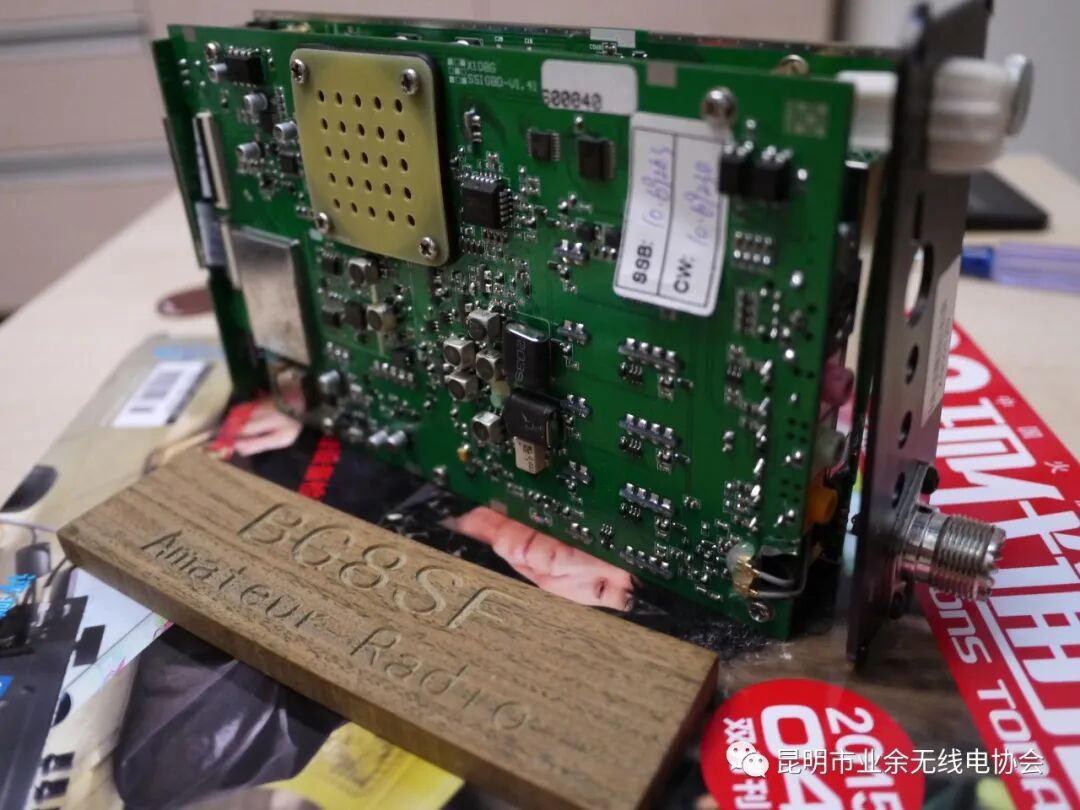

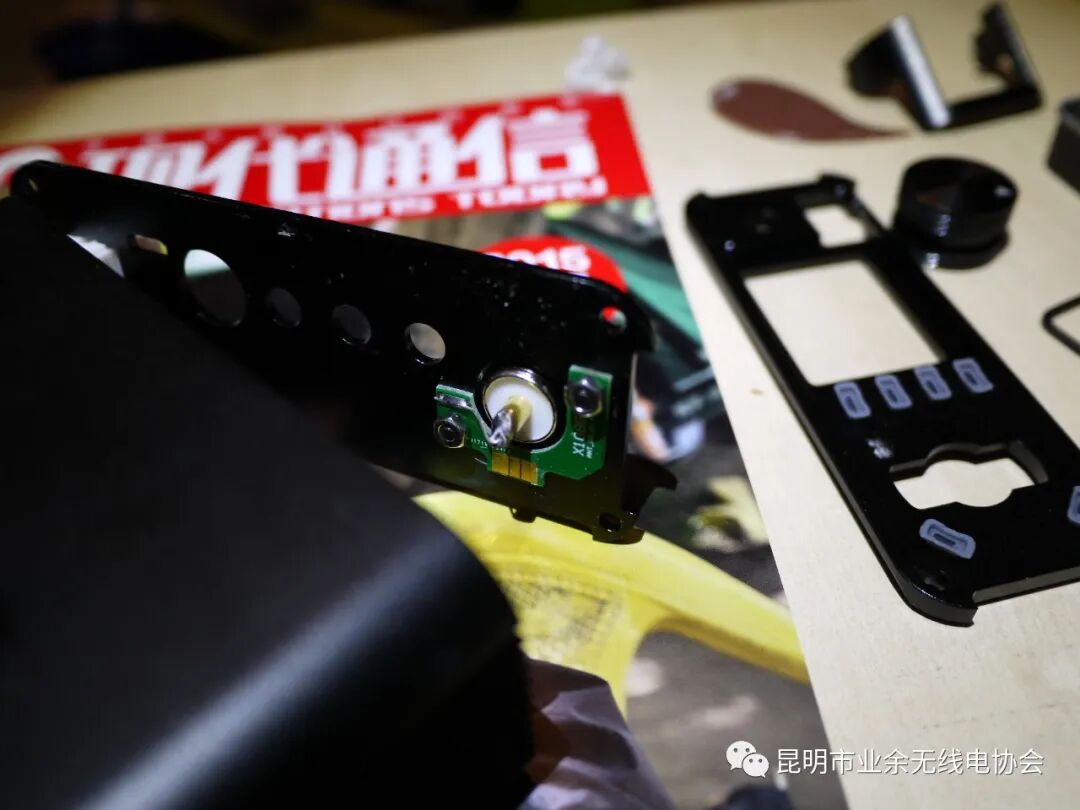

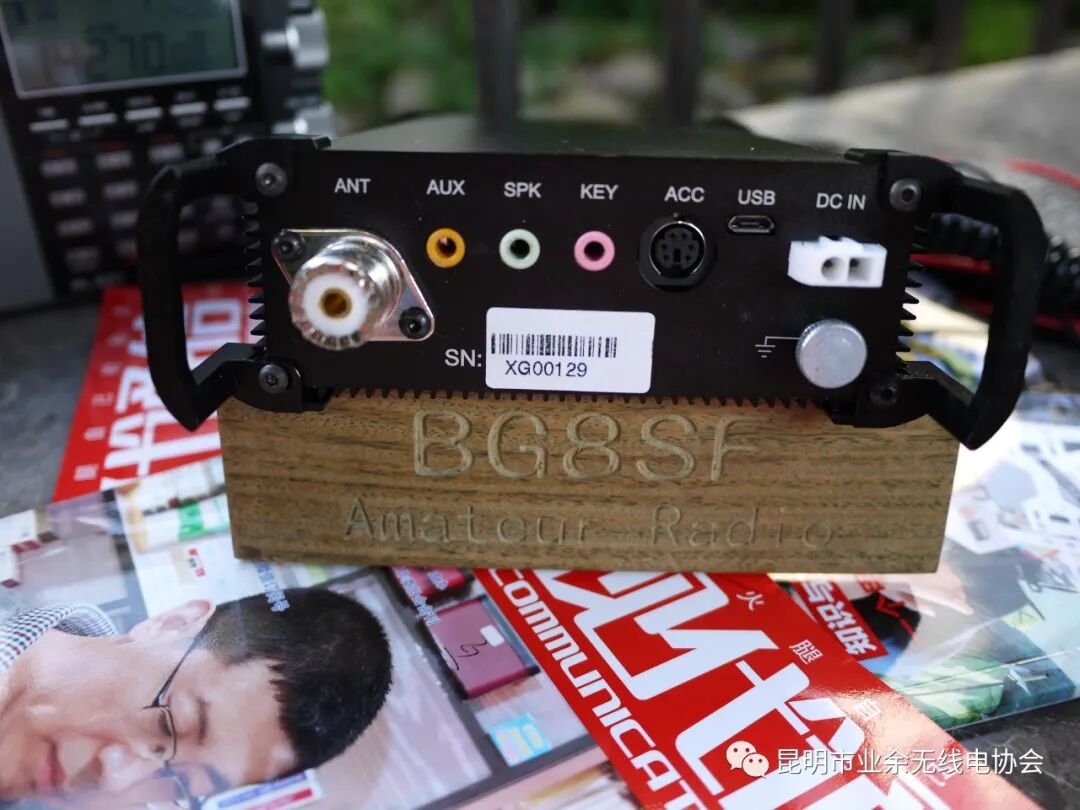

拆机 拆卸X108G需要2只内六角扳手，一只2mm,另一只T6。2mm米扳手直接拆卸把手、前后部和机壳底部螺丝。T6拆卸音量波轮侧面的固定螺丝。机芯底部功放在印刷板上增加一块大面积的散热铝板，铝板涂抹硅脂后放入机壳通过5颗六角螺丝固定紧贴金属机身内部，大大增加了散热器的有效面积。 天线插座采用M型接插件固定在后面板。机芯主板的天线信号通过镀金弹簧插针与后面板M插座底部的印刷板金手指相连接。拆装非常方便，不容易弄断连线。只是担心大功率长时间工作会不会出现接触不好的情况。这需要更长的实际使用时间来检验其可靠性。 X108G内部的焊接点质量都非常不错。印刷板布线规范美观，元器件排列规整。滤波器单独用金属屏蔽罩密封。绝不是通常意义上DIY手工焊接能做到的水平。 改善和优化 X108G虽然是DIY的设备，但从体验情况来看几乎已经是一部商业化的成品电台了。作为一部公开销售的商业化电台还存在一些值得改善和优化的不足，这里提出来和广大读者探讨。 斜度支撑。X108G液晶面板很出彩，新增的把手很有专业感也很实用。不足的是机器前部差一个支撑脚把面板抬高方便查看和操作。像FT-897那样，底部加一个可以折叠的支架，用起来就会方便好多。自己配一只手机或平板电脑用的支架，刚好可以克服原机的这个问题。几元钱的小部件解决操作方便和美观的问题。 面板按键。X108G除了大波轮旋钮压按作为确认控制外，周边设计了6个导电橡胶的功能按键。功能按键配合手咪和旋钮切换功能设置。与微动开关相比，用导电橡胶做开关出发不够干脆，有时按了没反应。因为按键太小太挨近的缘故，手指要是粗点还真不好按。而且某些角度的正好被中间的旋钮挡住，要按功能键操作上还真有点别扭。 显示屏幕。用TFT彩色液晶屏幕做显示的电台不多，1.8寸的屏幕是X108的一大亮点。字符笔画非常清晰。唯一不足就是屏幕显示信息内容太多，显得凌乱。建议将频率数字再放大，减少单屏显示的内容，通过多次翻页来完成各类功能内容显示。 扬声器。内置扬声器使用很方便，但是喇叭口径的原因以及电台内部空间的问题放音效果非常有限。户外使用嘈杂环境，还是使用耳机效果比较好，特别是弱信号时耳机捕捉电台更能察觉细微的信号变化。至少外接一只专门电台外置音箱，声音听起来还稍微舒服一些。 电源插座。X108G背部采用EL小田宫2P间距4.5mm插座连接电源。这与机器前部的话筒插口、金属波轮、后背的M操作比起来稍微有些逊色。特别是附带的EL小田宫插头尾线，无论是线的质量和长度都显得与成品电台附件有所差距。 （本文X108G电台的性能测试得到了云南省无线电监测中心的帮助，在此特别感谢他们对业余无线电的关心和支持。） (中国集群通信网 | 责任编辑：陆涛) |
