TD-LTE商用在即 R&S推完整测试解决方案

主页（http://www.pttcn.net）：TD-LTE商用在即 R&S推完整测试解决方案

　罗德与施瓦茨公司中国区业务发展经理 陈晓宗

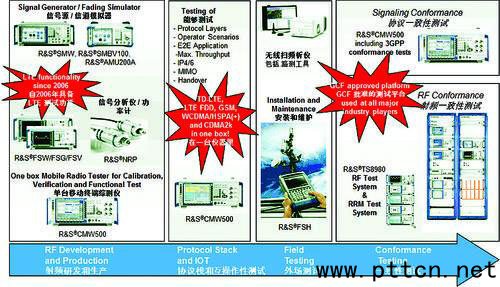

　　尽管中国的TD-LTE牌照还未正式发放，但种种迹象表明，距离TD-LTE规模商用已经不远了。基于此，设备商和运营商需要强有力的测试解决方案，满足TD-LTE/LTE-A相关技术需求，目前对于TD-LTE测试仪表的需求已经覆盖了整个产业链的各个环节。作为全球最大的测试测量仪表供应商之一，罗德与施瓦茨(R&S)公司可为客户提供从仿真、设计、研发、生产、测试等一系列的测试解决方案及高精度测试与测量仪器及系统。

　　基站设备：灵活、精准、高效

　　对于任何一个新的移动通信技术，基站设备总是整个产业最先发展的部分。TD-LTE基站测试主要包括发射机测试、接收机测试。R&S的信号源和信号分析仪SMW+FSW是完美的基站射频解决方案，可以提供灵活、精准、高效的测试，从仪表的动态范围、信号质量、底噪、测量分析速度等各个方面来考量，都是业界最领先的。如R&S新发布的SMW200A矢量信号发生器，集基带信号源、射频信号源和MIMO信道模拟器于一体，覆盖100kHz到3GHz或6GHz的频率范围，使用内部基带的调制带宽高达160MHz。

　　信号和频谱分析仪R&S FSW频率范围覆盖：2Hz to 8GHz/13GHz/26.5GHz。在10kHz载波频偏上，R&S FSW实现了小于–137dBc(1Hz)的相位噪声，此指标比市场上同类仪表还要低10dB。R&S FSW非常适合无线通信基站，开发者们尤其赞赏其高达160MHz的解调带宽和多标准无线信号的分析功能。这两个特色结合于单台仪表上，使得FSW成为第一台能在不同的频率范围内同时解调多种无线通信标准信号的信号和频谱分析仪。用户能方便地发现各种标准信号之间的相互影响。

　　R&S信号源SMW以及信号分析仪FSW都已经支持部分LTE-A的测试，对于双流波束赋性，定位参考都可以支持。优异的射频、调制指标，使其成为宽带无线通信系统(如LTE-Advanced或WLAN IEEE 802.11ac等)器件、模块以及整个系统测试的理想工具，在3G或4G基站验证测试等领域表现尤为突出。

　　目前，TD-LTE、FDD-LTE和LTE-A使用了几种不同的MIMO技术，而MIMO系统的复杂性正在日益提高，相关的测试方法也将更加具有挑战性，如MIMO技术利用两个天线来改善信道性能，还有一些采用八天线技术来获得更高的性能，因而测试方法的选择变得至关重要。为了方便地进行MIMO及Beamforming测试，R&S公司提供了基于矢量源和信号分析仪的相应解决方案。对于基站的多天线测试，R&S一直走在测试的前沿，最新推出的高端信号源SMW可以满足单台仪表支持2×2、3×3、4×4、8×2多种场景测试。R&S SMW200A可以加配高达6GHz的第二条射频通道，最多可以配置2个基带模块和4个信道模拟模块，可以在单台仪表里面实现完整的矢量信号产生功能。可以轻松实现2×2、8×2 TD-LTE的MIMO场景信道模拟，或者LTE-Advanced载波聚合模式下的2×2 MIMO场景模拟。在SMW200A面世之前，上述场景的模拟都需要多台仪器来实现。

　　芯片到终端：一站式测试

　　终端性能是影响TD-LTE产业发展的重要因素。为了满足TD-LTE芯片及终端的测试需求，从最初的芯片到终端生产测试的端到端解决方案例来受到重视，对于芯片到终端生产以及应用测试，R&S的方案覆盖了所有环节。

　　对于TD-LTE芯片的研发以及验证，R&S提供了基于CMW500平台的协议研发验证的工具，还可以提供虚拟的协议测试方案，芯片开发人员提供了多种API接口，可以自定义不同的测试场景(如MLAPI、LLAPI等)，并且有多种连接测试的方案，可以使用数字基带接口与基带芯片直连测试，也可以使用射频接口连接测试，为芯片的开发提供便利。

　　从支持的无线技术来说，CMW500几乎可以支持所有的无线通信技术;从测试速度来说，CMW500不但测试速度比前一代综测仪快很多，而且它还引入了如创新的智能校准(Smart Alignment)和倍速分析(Multi-evaluation)等技术，使得其整体测试速度成倍加快。对于生产测试来说，测试速度重要，但测试一次通过率(直通率)也很重要。对于TD-LTE终端的测试，CMW500综测仪已经在全球有很大的市场份额，并被广大终端生产厂商所接受，支持所有的蜂窝通信制式(包括我国的TD-SCDMA)，以及WIFI、蓝牙、GPS、FM，可以提供一站式的全方位测试，是智能终端理想的方案。

　　RRM(无线资源管理)测试是终端认证测试中最复杂的一部分。R&S的RRM系统和射频一致性系统基于同一平台，RRM系统可以升级为射频一致性测试系统，而与此同时，RRM系统的硬件完全满足协议一致性测试，客户可以通过软件升级满足协议一致性测试。可以根据客户的特殊需求进行二次开发，运营商的补充射频测试，自定义的协议测试等。

　　罗德与施瓦茨公司目前有超过20个测试平台，从2G、3G，直到LTE，从手机终端的音频测试到视频测试，都有相应的解决方案。CMW500支持几乎所有包括LTE、LTE-A、2G、3G的协议测试，以及这些技术之间的切换，GSM跟LTE的切换，LTE跟这些技术的切换。在一致性测试方面，TDD的测试用例数量几乎已经达到FDD的水平。所以可以很自信地讲，如果TD-LTE商用的话，在测试方面一致性测试应该不是主要的瓶颈。

　　电磁环境测试：完美支持LTE

　　随着各种无线通信系统的发展，我们生活中的电磁环境越来越复杂。为了保证TD-LTE系统运行的可靠性和稳定性，以及其他通信系统的正常工作，天线系统OTA测试、电磁兼容和环境电磁场都属于重要的认证测试项目。R&S是全球最大的EMC测试设备提供商，在2G、3G等的EMC测试中，占有最大的市场份额，在R&S TS997 6EMI测试系统中配有全球最先进的EMI接收机ESR，最快捕获杂散信号，可以完美地支持LTE设备的EMC测试。

　　ESR系列有两个型号可供选择，其频率范围分别为从10Hz到3GHz或者7GHz，可满足所有用户对民品执行EMC认证测试的需求。R&S ESR覆盖所有的民标，适合于测试机构、电子产品制造商以及供应商的EMC实验室。

　　该接收机基于FFT技术的时域扫描功能使得其测试速度比其他EMI测试接收机提高了近6000倍。那些过去要耗费几小时的标准认证型EMC测试现在仅需几秒钟即可完成，从而为用户节省了宝贵的时间。这种测试方法非常适于测试某些工作周期很短的受试设备。

　　R&S ESR还开放了全新的分析功能。频谱瀑布图功能无缝显示每个时刻分析的频谱并且记录储存高达5小时的测试结果，便于用户检测各种瞬态干扰。频谱模板触发功能适用于对特定事件的检测，一旦有信号进入设置的模板，触发便被激活，测量停止后，用户即可对特定干扰信号产生的确切原因和影响进行分析。余辉模式让用户可清楚地区分脉冲干扰和连续波干扰，它用不同的颜色代表信号频率和幅度的概率分布，此功能甚至可以检测到隐藏在宽带信号下的微弱的干扰信号。

　　R&S ESR还提供传统的步进式频率扫描功能，方便用户比较不同模式下的测试结果。该测试接收机还涵盖频谱分析仪的所有功能，而且提供中频分析的验证功能和时域测试功能，例如，用于喀呖声分析。

　　R&S ESR结构清晰的触摸屏和操作便捷性在业内也是十分突出的。用户可以清楚地区分不同的测量模式并且可以实现一键切换。用户还可以直接通过触摸屏便捷地配置各种复杂的测试和自动化测试序列。当然，用户也可通过R&S EMC32软件远程控制R&S ESR，并将它集成到复杂的EMC系统中用于更加强大的自动化测试。
