手持电台天线也就是个人使用手持对讲机的天线，常见的有橡胶天线和拉杆天线两大类。根据天线的形式，橡胶天线又有l/4波长橡胶天线和螺旋橡胶天线两种。今天我们先来说说两种橡胶天线。
l/4波长橡胶天线相对一般螺旋天线有效率高的优点，因为根据天线原理，l/4波长的导体加上机壳人体、大地的反射镜像构成半波振子，达到自然谐振，具有较高的辐射效率，这类天线一般辐射体比较细长。手持对讲机天线中l/4波长天线的实际辐射效率要优于缩短型的螺旋天线。
曾经有人做过一个简单的对比试验：用同一台手持电台固定位置，先后使用l/4波长橡胶天线和橡胶螺旋天线，在一定距离外固定位置使用场强仪测定场强，结果l/4波长橡胶天线有明显的优势。
不过l/4波长天线也有它的局限性，与螺旋橡胶天线相比它的长度较长。所谓l/4波长天线它的天线长度为通信频率波长的l/4（实际制作中还要根据缩短因子修正）。144MHz业余频段的l/4波长天线长度达到将近半米，使用这样的手持机橡胶天线显然是不适合的，所以这种类型天线一般应用于430MHz及更高的业余频段。

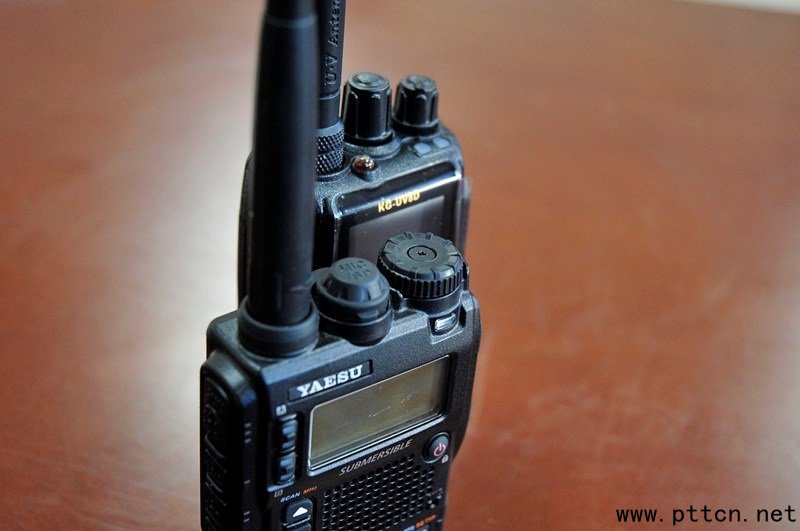

螺旋橡胶天线也有多种形式，总体螺旋橡胶天线根据需要可以缩短天线的尺寸，所以天线长度可以做得比较短，外观比较漂亮。螺旋橡胶天线的辐射效率一般与其缩短率和结构形式有关，通常较长的天线发射效率比较高。144MHz业余频段的橡胶天线大部分采用螺旋的结构，这样可以有效的控制天线的长度。430MHz业余频段也有各种形式的螺旋橡胶天线，都是以尺寸短小见长，这个频段多数对讲机标配的都是螺旋橡胶天线。
