3G网络移动图像监控技术公安行业的应用

主页（http://www.pttcn.net）：3G网络移动图像监控技术公安行业的应用

　　如何处理好突发事件，使事件的影响尽可能减小，甚至在事件在未发生时将事态控制、消灭在萌芽状态，需要公安部门能够及时、准确地获得事件现场的各种细节信息，以便组织适合的警力处理，一方面不浪费宝贵的人力资源，另一方面要保证有足够的力量应付已经发生或将要发生的事件。

　　在已经为各重点场所、地点安装了有线视频监控系统之后，这套系统为治安、反恐、交通事故等的处理提供了准确及时的判断和决策依据。但有线视频监控系统所固有的无法机动、无法应对突发事件、无法移动监控的缺点，也给指挥人员的决策遗留了一些死角。

　　采用3G无线视频监控系统，可以很好地解决这个问题，与已经建设的有线视频监控系统互为补充，以无线视频监控系统的快捷、便携、机动、灵活的特点，为公安指挥人员提供全方位的决策依据。

　　公安系统具有工作移动性、突发性、紧急性强的特点，一线部门需要随时与公安数据中心进行实时信息交换，对常住人口、暂住人口、重点人口、在逃人员、车辆等各种信息进行及时、迅速的查询，特别是视频和相关图片的传输应用，能够极大的提高公安人员的办案效率。

　　以GSM/GPRS/CDMA移动网络为支撑的移动警务系统在实际中已有应用，但因其带宽的问题，信息传送受到了很大限制。而近年发展迅速的3G无线网络(WCDMA、TD、EVDO)，使数据传输带宽大大提高，为高速数据的传输提供了便利的条件。

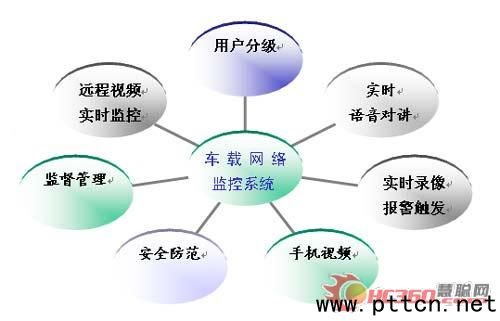

　　卡尔3G无线移动图像监控系统，根据公安系统的实际需求特别开发的，完全适用于突发性事件或其它特殊情况的现场处理和控制。现场情况需要实时而迅速地传回指挥中心，而事发地点又通常具有不确定性，车载实时监控系统发挥出强劲的技术优势和灵活反应能力，通过无线视频技术将现场情况及时传回指挥中心，便于远程指挥和调度，降低危险性，极大地缩短反应时间，增强战斗力。

　　通用技术要求

通用要求

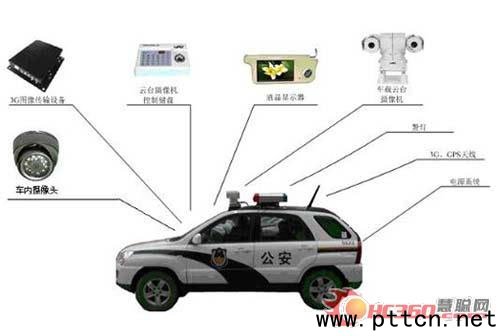

　　1、3G无线车载硬盘录像机

　　1)一体化设计，集成度高，体积小，适合各种车型安装;

　　2)采用专业的车载防震技术，具备三级减震设计;

　　3)自动诊断系统故障，支持远程重启;

　　4)一体化嵌入式操作系统，针对无线信道特点优化的超低流自适应码率控制H.264算法，对视频信号的处理功能不低于主流DVR，视频音频同步录像，具备系统控制界面和图像显示功能。

　　5)图像传输，通过3G网络可以传输1~4路视频。在80公里/小时的车速下，可以保证达到352x288分辨率下25fps的传输质量，平均延时要求3秒以内，最大不超过10秒;

　　6)可以通过3G网络远程远程完全控制前端主控设备，进行系统配置和在线升级，可以对各种参数等进行设置;

　　7)具有电源管理功能，能自动检测系统电源各项参数，并支持短路、过热、过载、过放电等异常保护;

　　2、车载红外智能高速云台摄像机

　　1)高强度合金铝整体压铸外壳,内部全金属架构,抗冲击、防腐蚀，防护等级达到IP66，增强型配置支持雨刷功能;

　　2)摄像机与红外灯分置不同舱体，保障摄像机视频不受干扰，避免摄像机环境过热;

　　3)为洗车设计的洗车防水导水结构设计，以保障设备在高压洗车水枪的冲击下电路部分不受影响。

　　4)全天候环境设计，在黑夜无照明条件下可快速捕捉目标，红外距离大于100米;

　　5)系统在运行、监视状态下有超强抗震特性，特别适合车载监控，水平运行监视范围远,垂直运行监视范围广;360°无限位旋转，俯仰角度180°无盲点;

　　3、云台控制键盘-三维智能控制键盘

　　体积小，适合车载安装。三维变速控制，RS-485和RS-232输出，集成多种协议，可直接控制多种前端设备，波特率可调，操作简便快捷。

　　4、GPS模块

　　主控设备内置GPS模块，满足GB/T19392-2003要求，系统所确定的车辆位置与实际位置的偏差满足应用要求。

　　5、视频音频编码

　　视频采用H.264图像编码算法，提供CIF/D1分辨率图像，图像流畅性、图像质量等能够满足应用要求，音频支持G.711/G.726音频标准。

　　6、网络适应性

　　射频性能指标和工作频率符合3G网络相关要求;能够主动获取当前网络速度，并根据网络速度适配不同的视频质量;在传输速率变化时，能够自动适配信道的变化，将视频延时控制在3秒以内;能够在不同中继站或无线接入网关之间自动漫游及切换。

　　7、接口和设备状态显示

　　支持多路开关量输入输出接口，实现报警信号输入输出，具备必要的指示灯以实现对设备的控制和设备运行工作状态的指示。

　　8、天线

　　50ΩSSMB射频天线，支持发送和接收功能，尺寸、重量、形状等便于在各种车辆上进行安装和使用。

　　9、安全防护

　　具有全面的安全防护措施，会话建立过程无明码传输，安全可靠;采用加密命令通道,通过扰码保护数据传输;支持VPDN虚拟拨号专网;帐号、密码加密认证，保护终端数据。

　　10、设备运行环境要求

　　结构设计适应车载运行环境，具备抗高温和抗震功能。具有良好的电磁兼容性。

　　技术先进性

技术先进性

　　1实现了真正的三网(视频、音频、数据)合一，解决了网络重复建设问题。

　　2跨区域远程监控成为可能，图像监控已经没有距离限制，通过手机随时随地进行访问，观看实时图像，而且图像清晰，稳定可靠。

　　3图像的存储、检索安全、方便，可异地存储，多机备份存储以及快速非线性查找等。
