主页（http://www.pttcn.net）：网络视频监控系统在烟草行业的应用 【中国集群通信网】系统功能要求 烟草行业的网络视频监控系统通过网络摄像机采集图象并压缩进入厂计算机网络，图像质量要求不低于四级。由于其行业的特点，一般要满足两方面的要求。 首先，视频监控系统要保障厂区和公共活动区域内工作人员的人身安全，保障生产设备及其它重要设施的财产安全，预防人为破坏活动，并在意外事件发生后，第一时间取得事件发生的过程录像，为及时处理和追究责任提供有力证据。这是视频监控的基本功能要求。 公共区域摄像机主要分布在门厅、出入口、主要公共活动场所、通道、电梯轿厢等重要防护目标和重要建筑的周界等处。出入口大厅处设彩色网络快球摄像机，电梯轿箱内采用电梯专用网络摄像机，各出入口、通道等处设置普通固定彩色或黑白网络摄像机，厂区内公共区域、重要建筑的周界、停车场等空旷场所设置室外彩色转黑白夜视网络摄像机。 另一个重要方面，视频监控系统可以在工厂日常生产过程中，起到辅助生产的作用，实现生产线的无人值守。其中生产区域中控设置在联合工房生产调度指挥中心和动力中心能源管理中心内，另在相应中控室内设分控;公共区域中控设置在科研办公楼安保消防监控中心内，另在各重要保卫值班室设置分控或网络电脑分控。
生产及公用设施区域摄像机主要用于监控联合工房车间内重要设备、生产线运行、物流线路及环境状况，以及动力中心车间内空调、锅炉等重要设备的运行及环境状况，防止灾害和事故的发生。采用彩色网络快球摄像机和彩色固定网络枪式摄像机，彩色网络快球摄像机的预制位设置应优先，根据工艺自控系统所提供的不同故障区域或设备的故障信号。其次是各工艺段或设备的操作运行信号，通过系统集成与生产监控实现联动，平常摄像机对正在操作或运行设备进行监控，一旦某个故障点报警，摄像机立刻自动转动到报警点，监控中心的NVR主机开始录像等。 值班人员通过视频监控客户端，对生产流程进行实时过程监看，随时发现异常情况，并启动PTZ摄像机的预置位切换，以及相应的镜头拉伸、录像选项等，锁定目标区域。同时，摄像机采集的监控画面通过网络传输至监控中心，系统管理员即可根据视频图像迅速判断故障原因，并通过广播或电话通知相关人员及时到达现场，进行故障排查，从而减少事件响应时间，提高应变效率，大大降低突发事件造成的损失。 网络化视频监控系统主要由网络摄像机、IP网络平台、智能监控管理软件以及服务器、存储和显示等其他增值设备四大部分组成。 方案设计指导思想和原则 先进性 利用现有的综合布线网络传输图像，进行实时监控系统所需的前端设备少，连线简洁，后端仅需一套软件系统即可。 可靠性及安全性 主要设备网络摄像机采用了嵌入式实时操作系统，所需设备简单，而图像的传输是通过综合布线网络实现的，系统可靠性相当高;系统设置了不同等级的使用者权限，仅有最高级权限的用户才可对整个系统进行设置或更改，没有权限的用户是接收不到图像的。另外，图像数据的存储是专有的格式。

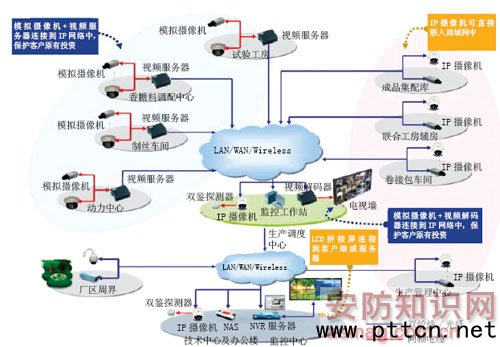

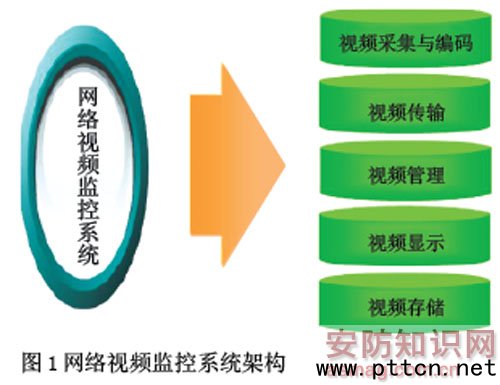

图2烟草行业网络视频监控架构 性能价比 所需设备极其简单，系统的控制由后端的软件系统实现，省去了传统模拟监控系统中的大量设备，如昂贵的矩阵、画面分割器、切换器、视频转网络的主机等。由于图像的传输通过综合布线网络，省去了大量的视频同轴电缆，降低了费用。 灵活性和兼容性 随着科学技术的发展，不可能保证一个系统永远处于领先地位。为此在设计方案时，必须考虑到系统升级扩容的灵活性和兼容性，这就需要采用模块化、开放式、集散型、分布式的控制系统。使得不改变原有设备，在不损失前期投资的情况下，就能方便的升级和扩容，确保系统不过时。 使用及维护性 系统的安装极其简单，软件系统的安装及使用也非常易懂。在维护性方面，系统的接线十分简洁，而主要设备的可靠性很高，维护性能好，而且可实现远程维护。 网络视频监控系统解决方案 烟厂建设本着烟草行业发展方向和产业结构调整政策，大力推进技术进步和产业升级，以科技创新提高生产力水平，充分利用企业现有资源，带动生产要素的合理流动，使企业资源得到优化配置和充分利用，尽量节省建设投资。 网络视频监控系统将计算机技术、多媒体技术、网络技术与监控技术有机地结合起来。它能将监控系统和计算机网络系统连接起来，使两个相互独立的系统开始走向融合，在理念和方式上取得了重大突破。利用计算机网络技术，将封装成IP包的监控信息传送到网络上，与现有的信息管理系统融为一体，使网络中的每一台多媒体计算机上均可实现对监控信息的管理和调用，提高管理水平和管理效率。网络视频监控系统的出现已经超出了传统监控的范畴，在其基础上增加了管理的概念。它事实上已经成为现代化管理的一个有力工具。 网络视频监控系统架构 网络视频监控系统凭借先进的技术导向，正在替代传统的模拟CCTV系统和数字DVR系统，随着百万像素、智能分析产品的面市，网络视频监控必将为广大用户带来一场眼球革命。因此，针对烟草行业的应用需求，搭建一个网络视频监控系统会是非常理想的选择(如图1所示)。 功能简介 视频采集与压缩 在各监控点处，根据环境需要，配置不同外观、型号、规格的网络摄像机或者视频服务器，并将前端采集到的视频信号输出直接编码后接入网络，这样一个设备就完成了对视频信号的编码和压缩，并进入局域网进行传输。各监控点只需在设备安装时对设备IP 等信息进行初始设置，此后无需对设备进行设置和管理。 网络视频传输 目前在国内，千兆以太网技术已经广泛应用于网络骨干连接层，而在烟草行业的网络规划中，随着用户的增多和应用的日趋复杂，架构高性能的千兆光纤主干，百兆桌面的以太网模式已经成为主流。这样的网络带宽已经足够宽，可以保证视频图像在局域网内稳定流畅的传输。
|
