安装中继台天馈系统如何选择同轴连接器？

主页（http://www.pttcn.net）：安装中继台天馈系统如何选择同轴连接器？

在中继台天馈系统中经常用到一个元器件为连接器。射频同轴馈线的连接器通称为射频同轴连接器，该连接器提供通信和电子设备及类似电子设备所配用射频传输线中连接射频同轴电缆或同轴与微带，同轴与波导之间的连接，它的插头部分常装在电缆端头，插座部分常安装在设备固定单元上，也常用于两根射频电缆之间的连接。今天小编就和你来聊聊安装中继台天馈系统如何选择同轴连接器;

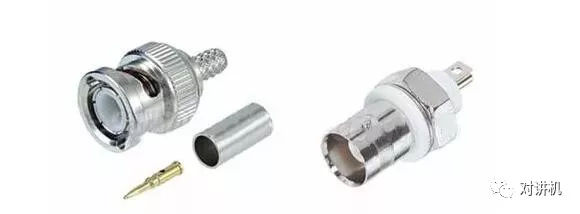

举例：BNC插头和插座

插头：具有连接机构的主动部分既螺母或卡口连接套的连接器，一般为自由连接器。

插座：与插头相配连接的连接器，一般为固定连接器。

射频同轴连接器按连接方式分：螺纹式连接器，卡口式连接器，推入式连接器，推入锁紧式连接器。

如何选择射频同轴连接器，需要注意哪些事项？

一、接口机构型式

连接器的连接机构不只是提供方便快速的连接或分离同轴传输线，关键是提供稳定的电性能和环境保护装置，当使用场合中没足够这空间来旋转连接螺母时，应选择非扭转型连接机构。另外对于机框连接器，非扭转型连接机构也是非常有用的。

二、电气性能方面

★特性阻抗：连接器应与传输系统及电缆的阻抗相匹配，否则会导致系统性能下降；

★耐电压：连接器的最高耐压值应符台系统使用的耐压要求；一般来说，如果是在宽频带应用场合，要牺牲-些有利的宽带阻抗匹配特性，以获得需要的高压额定值。

★最高工作效率。

三、电缆装接方法及电缆类型

★电缆连接

连接器电缆装接方法有两种：

●焊接中心导体，梳埋编织导线的标准松紧方法仍通用，特别适用于没特殊安装工具场合，并便于现场维修；

●压接中心导体，压接编织层的夹紧方法。由于压接方法工作效率高，端接性能可靠，且一致性好，已成为当今的通用方法。

★电缆类型

应根据各类使用电缆的特性（如软性电缆，半刚性电缆，皱纹导体绝缘电缆，泡塑绝缘电缆）选择台适的连接器，一般外径细小的电缆与小型连接器相配。

四、端接形式

连接器可用于射频同轴电缆、印制线路板、机框抽屉式功能组件及其连接界面。

五、材料及镀层

外壳和内导体主要是黄铜，铍铜，锡青铜，绝缘材料主要是四氟乙烯；中心导体一般用银或金镀层，外壳镀镍或银。SMA、SMB、SSMB、SMC外导体全部金镀层。

射频同轴连接器是用于传输射频能量，其频率范围可达18GHz或更高。

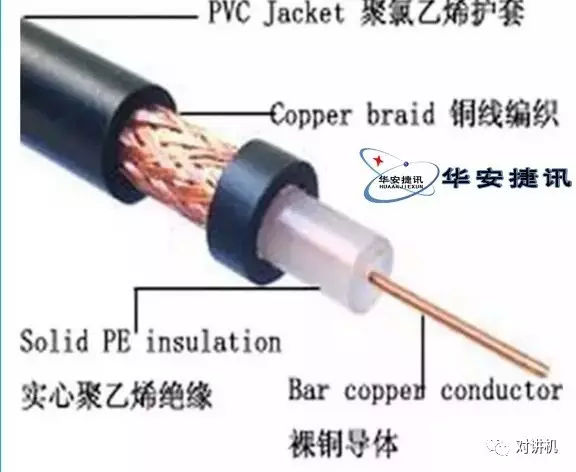

基本结构包括：阳性和阴性的中性接触件，外面介面材料，最外是接触件，外面部分起者如同电缆外屏蔽层一样功能：既传输信号，屏蔽接地。
