瑞光数码:煤矿企业指挥调度系统解决方案

时间:2013-05-31 来源:中国集群通信网 作者:陈晓亮 点击:
  1 需求分析

  为满足煤炭行业煤矿生产/跨矿/局调度、高效率协调等一级调度模式要求,计划建设能够实现录音、强拆、强插、全呼、组呼、直通、一键直拨以及视频调度等调度功能,有效地整合通信资源和保证通信的畅通。

  煤矿办公大楼设调度指挥中心,需要指挥中心调度通信系统要求与下属各矿井之间建立通信连接,方便指挥中心与各矿井通信联系,并能对各用户统一编号,统一调度控制。

  煤炭行业煤矿总调度室可直接通过调度台控制其系统内的所有内部用户,并且能一键直呼及强插下属各部门调度用户,使得总调能和下属各部门和矿井之间实现通话、强插、录音等。本次系统项目主要应注意总调(调度中心)与各部门和矿井其他通信设备的对接问题,以及设备间互相通话及在紧急状态下强插下属各生产岗位电话,发布紧急命令。

  2 系统整体结构设计

  2.1 调度通信整体组网方案

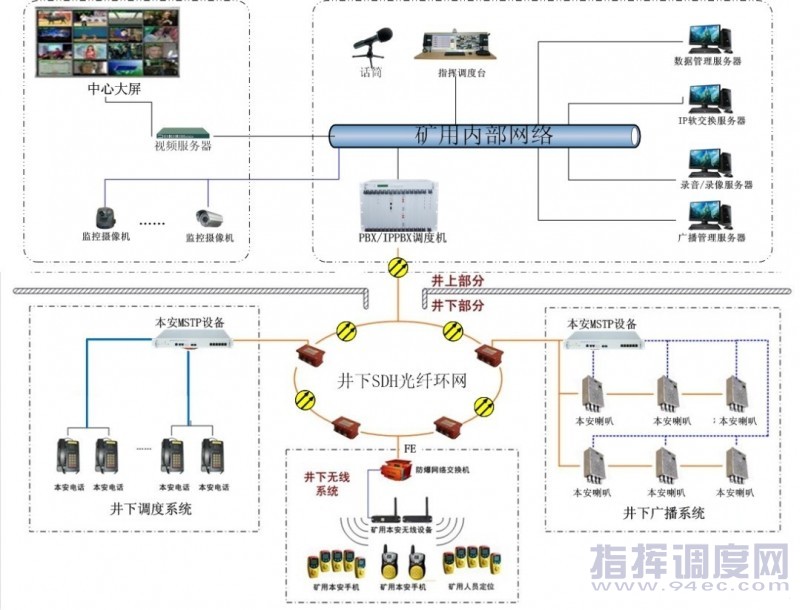

  上图为煤矿企业调度系统整体组网拓扑图,包括:行政、调度、无线、视频联动和广播联动多合一的组网图;系统中煤矿及井口之间均可采用光口汇接,组合成一个整体的井上、井下,有线用户、无线用户,视频监控点,井上井下语音广播系统的通信网络,最大限度的利用现有资源,使其功能最大化使用。

  近距离地面用户可直接采用现有通信电缆将模拟链路用户进行连接使用;远距离地面用户可采用矿内部FXS接口直接接入终端话机使用。
使用煤矿内部光纤环网进行语音用户的传输,井下的终端电话仍可直接使用现有的本安型电话机;该方式可省去矿用电缆的高额投资;

  矿用井下无线WIFI系统用户可直接采用本公司现有的矿用无线AP及相配套的本安无线WIFI手机;

  本系统的矿用PBX/IPPBX调度交换机可与最新的无线WIFI系统完全融合为一套系统,调度台可通过触摸屏按键直接强插强拆,所有用户,包括无线手机等,并且系统嵌入式数字录音系统可对所有交换用户进行录音,可在线实时查询录音、监听、回放及存储等;方案中煤矿调度设备与其现有(或后期安装)的小灵通设备或最新的无线WIFI系统对等汇接,融合为一整套有线、无线调度系统;煤矿调度台调度员能强插强拆其下属的有线调度用户、无线用户,还能对系统内的各用户(包括小灵通用户、无线WIFI用户)进行录音,完美的解决了矿用无线用户间通话,系统无法录音的技术问题。

  2.2 煤矿扩音呼叫系统组网方案

  本系统中扩音对讲设备可与原有调度机设备互联互通,等位拨号,强插强拆等,完全融合为一套系统,调度台键盘可通过按键直接强插强拆,所有用户,包括无线手机等,并且系统嵌入式数字录音系统可对所有交换用户进行录音,可在线实时查询录音、监听、回放、存储等;
本方案中本部的控制台人员能对其下属的扩音对讲话站用户进行强插、强拆;本部的控制台用户具有最高权限,可以控制全局、全系统的所有分机用户。


(中国集群通信网 | 责任编辑:陈晓亮)
