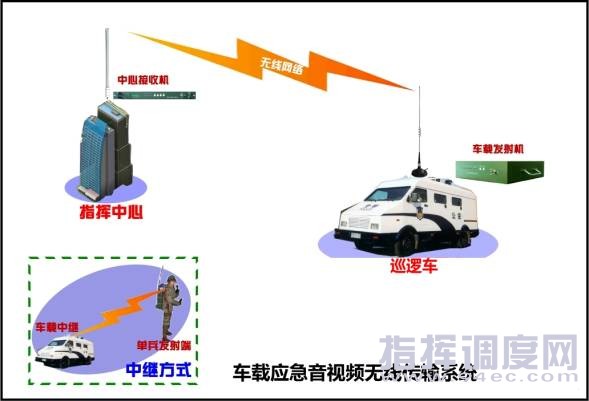

主页（http://www.pttcn.net）：华信联创：公安行业无线应急指挥系统 一.项目需求项目需求： 某单位根据实际需求，要建设一套无线应急指挥系统，以便提高对突发事件的响应速度。具体需求如下： （1）指挥中心设在办公大楼，通过架设无线基站，实现无线信号覆盖。 （2）前端为巡逻车，通过安装车载无线设备，实现与指挥中心的无线互通，将车上的音视频信号实时传输到指挥中心，要求传输距离≥20KM 。 （3）特殊环境，需要使用单兵设备，通过车载中继方式，传输距离要求能够≥5KM。 （4）传输设备应能实时传输FullD1(704*576)的图像；如需要对视频信号进行压缩编码，可采用的视频压缩标准为H.264/MPEG-4。 （5）考虑到存在复杂环境，存在建筑物和树木阻挡，无线传输设备应具备较强的绕射能力。 二、项目分析 根据用户的上述需求，结合客户使用的实际情况，我们做了以下分析： 需要实现远端巡逻车与指挥中心之间的无线音视频传输，视频需要上大屏幕，因此视频传输质量应保证 D1（DVD画质）的标准。 由于城区环境比较复杂，遮挡物很多，因此需要采用低频无线设备，以实现较好的绕射能力。 由于传输距离要求远，单基站方式难以实现，因此可采用多点接收或者中继的方式。 综合以上因素，首先我们认为采用340M频段的无线设备最为合适，其次综合对图像质量、传输距离、绕射能力、可靠性等多方面参数的要求，我们认为采用BHU SYSTEM 3420系列作为主设备进行网络架设，可最大限度的满足用户的需求。 三、方案设计原则 根据项目需求的具体情况，我们在设计中应遵循下列原则： 先进性原则 采用先进的设计思想，选用先进的网络设备，使网络在今后一定时期内保持技术上的先进性。 开放性原则 网络设计及网络设备选型遵从国际标准及工业标准，使网络具有高度的开放性和所提供设备在技术上的兼容性。 可伸展性原则 网络设计在充分考虑当前情况的同时，必须考虑到今后较长时期内业务发展的需要，留有充分的升级和扩充的可能性。充分利用现有通讯微波资源，为以后扩充到更高速率提供充分的余地。另一方面，还必须为网络规模的扩展留有充分的余地。 安全性原则 网络系统的设计必须贯彻安全性原则，以防止来自网络内部和外部的各种破坏。贯彻安全性原则体现在以下方面： 提供了射频信道的加密； 用户可以通过设置自己的网桥或另加独立加密设备实现更高的安全性； 网络内部对资源访问的授权、认证、控制以及审计等安全措施：防止网络内部的用户对网络资源的非法访问和破坏。 可靠性原则 网络系统的设计必须贯彻可靠性原则，使网络系统具有很高的可用性。可靠性原则体现在以下方面： 选用技术先进、成熟高可靠性的网络设备； 系统增益储备高； 链路的可维护性好； 四、项目方案 1、方案总述 根据实际需求，该方案可以分为无线图像传输系统、中继系统、单兵系统、存储系统。无线图像传输系统：一、覆盖范围内（以指挥中心为中心）现场图像通过车载图像传输设备把图像直接传输到指挥中心。二、覆盖范围外（以指挥中心为中心）现场图像通过车载图像传输设备把图像发射到中继点（重点工作区域），通过中继设备把现场图像传回到指挥中心。发射过来的图像后把其图像转发到指挥中心。存储系统能把指挥中心传过来的图像动态的存储下来。  (中国集群通信网 | 责任编辑：陈晓亮) |
