公网手机手持设备楼宇数字对讲模块DMR方案

时间:2016-09-21 来源:中国集群通信网 作者:深圳市海恒科技有限公 点击:

公网/三防手机/手持设备/楼宇/等数字对讲模块整机DMR方案

一.三防手机数字对讲DMR模块(基于HR-C3000对讲DMR模块)

DMR手机模块是一款采用DMR标准的数字对讲模块,支持单工语音、确认/非确认数据短信通信。本模块内置了高性能的射频收发芯片、射频功放、DMR数字对讲芯片。外部MCU可通过标准的异步串口通信设置模块的工作参数并控制模块工作状态。该模块仅需外接天线、麦克风、语音功放即可组成一台完整的DMR数字对讲机

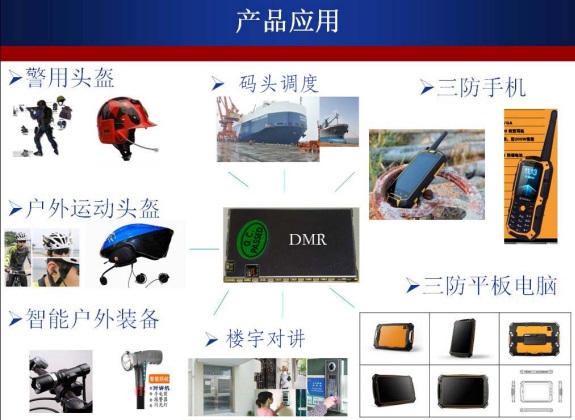

应用领域: 公网对讲,三防手机对讲,手持设备对讲,小型化数字对讲机,手机数字对讲系统。

(一).模块特性:

1.频率范围:350-390MHZ,400~470MHz

2.频率间隔:12.5kHz

3.射频输出功率:高功率4W,低功率0.5W

4.供电电压:3.7V~4.2V ,

5.高接收灵敏度:-120dBm

6.支持写频

7.支持DMR协议并兼容传统模拟对讲模式

8.DMR模式下支持如下业务

   1)支持组呼、个呼、全呼

   2)支持确认、非确认短信通信、支持状态短消息

   3)支持主叫/被叫检测

   4)支持呼叫提示

   5)支持远程监听

   6)支持紧急报警

   7)支持遥毙/激活

   8)支持语音加密

   9)支持直通、中继模式的语音、短信应用

(二).模拟对讲模式下支持如下业务

    1)支持CTCSS/CDCSS亚音静噪

    2)支持监听

(三).模块尺寸及封装

       23.9mm×39.5mmx3.8mm

二.4W数字模拟对讲模块模组 DMR模块最小体积模块

    模块是一款采用DMR标准的数字对讲模块,支持单工语音、确认/非确认数据短信通信。本模块内置了高性能的射频收发芯片、射频功放、DMR数字对讲芯片。外部MCU可通过标准的异步串口通信设置模块的工作参数并控制模块工作状态。该模块仅需外接天线、麦克风、语音功放即可组成一台完整的DMR数字对讲机。

应用领域: 三防手机对讲、小型化数字对讲机、手机数字对讲系统 、楼宇小区安防系统、户外运动产品。

特性:

1.频率范围:400~470MHz

2.频率间隔:12.5kHz

3.射频输出功率:高功率4W,低功率1W

4.供电电压:4.2V

5.高接收灵敏度:-121dBm

6.支持写频

7.支持DMR协议并兼容传统模拟对讲模式

8.DMR模式下支持如下业务

   1)支持组呼、个呼、全呼

   2)支持确认、非确认短信通信、支持状态短消息

   3)支持主叫/被叫检测

   4)支持呼叫提示

   5)支持远程监听

   6)支持紧急报警

   7)支持遥毙/激活

   8)支持语音加密

   9)支持直通、中继模式的语音、短信应用

模拟对讲模式下支持如下业务

   1)支持CTCSS/CDCSS亚音静噪

   2)支持监听

模块尺寸:35mm×48mmx4.5mm

三.楼宇对讲数字对讲模块(基于HR-C5000 对讲DMR芯片)

模块是一款采用DMR 标准的数字对讲模块,支持单工/全双工语音、确认/非确认数据短信

通信。本模块内置了高性能的射频收发芯片、射频功放、DMR 数字对讲芯片HR_C5000、高性

能声码器、主控MCU。外部MCU 可通过标准的异步串口通信设置模块的工作参数并控制模块

工作状态。该模块仅需外接天线、麦克风、语音功放即可组成一台完整的DMR 数字对讲机。

应用领域:电梯对讲通信,楼宇数字对讲

2 特性

 频率范围:350-390MHZ,400~470MHz

 频率间隔:12.5kHz

 射频输出功率:高功率5W,低功率1W

 供电电压:12V

 高接收灵敏度:?-120dBm

 支持组呼、全呼、单呼及全双工语音通信

 支持确认、非确认短信通信、支持状态短消息

 支持主叫/被叫检测

 支持呼叫提示

 支持远程监听

 支持直通、中继模式的语音、短信应用

3 尺寸及引脚

模块尺寸为50mm×90mm。

三.数字对讲机模块方案开发(基于HR_C5000芯片)

   基于 HR_C5000或HR_C3000芯片,根据客户的功能要求专案开发方案,提供数字对讲机PCBA板或模块,支持数字模拟对讲兼容设计,支持通与MOTO、海能达互通,更好的合理集群组网应用,降低成本,更有竟争优势。

四.1W对讲模块公网手机手持对讲模块

   是一款性价比极高的全集成对讲机Module,内置高性能射频收发芯片、微控制器以及射频功放(PA)。外部控制器通过标准的异步串行接口(RS232)设置模块的参数、功能,并可以通过串口AT指令控制整个模块的收发。

   该模块体积小、集成度高、性能稳定、应用灵活,且符合世界大多数国家对讲机标准,很容易通过CE/FCC等认证;采用此模块可做成小型对讲机,也可将模块嵌入到其它手持终端设备以实现无线对讲功能,一般情况下对讲模块主要是面向产品需要增国无线对讲功能的用户,用户不需要了解详细的对讲机技术,进行对讲部分的软件、硬件的开发,只需要根据我们提供的电路接口,数据模式、通讯对象进行操作即可,这样可以节省用户的技术投入成本,缩短其产品上市时间。

模块规格:

1.工作频率范围:400—470MHz;136-174MHZ(VHF)、350-390MHZ

2.射频输出功率:最小功率0.5W,最大功率1W;

3.发射调频增益数字可调;

4.高分辨率,频点可调;

5.具有晶体频率温度补偿电路;

6.直接频率综合的调频方式;

7.38 CTCSS编解码;

8.基于数字信号处理技术的发射滤波器;

9.基于数字信号处理的调频解调技术;

10.低相位噪声和极快的锁相时间:100us;

11.高接收灵敏度:-122dBm;

12.全集成接收滤波器;

13.超低功耗睡眠模式;

14.电压工作范围:3.6V~6.0V;

15.可通过标准的异步串行接口(RS232)设置模块的参数;

16.异步串口AT指令控制;

17.模块物理尺寸 :35*19MM;

18.通讯距离:空旷无阻档物可达3--5公里。

五.2W大功率对讲模块公网手机手持对讲模块

   此对讲模块是一款性价比极高的全集成对讲机Module,内置高性能射频收发芯片、微控制器以及射频功放(PA)。外部控制器通过标准的异步串行接口(RS232)设置模块的参数、功能,并可以通过串口AT指令控制整个模块的收发。

   该模块体积小、集成度高、性能稳定、应用灵活,且符合世界大多数国家对讲机标准,很容易通过CE/FCC等认证;采用此模块可做成小型对讲机,也可将模块嵌入到其它手持终端设备以实现无线对讲功能,一般情况下对讲模块主要是面向产品需要增国无线对讲功能的用户,用户不需要了解详细的对讲机技术,进行对讲部分的软件、硬件的开发,只需要根据我们提供的电路接口,数据模式、通讯对象进行操作即可,这样可以节省用户的技术投入成本,缩短其产品上市时间。

   广泛应用于任何移动手持产品,如三防手机、手持对讲、工业无线对讲、传呼系统、智能家居、工业数据采集等领域。

模块规格:

1.工作频率范围:400—480MHz;(134-170MHz可选)/(350-390MHz可选)

2.射频输出功率:1W/2W;

3.发射调频增益数字可调;

4.高分辨率,任意频点可调;

5.具有晶体频率温度补偿电路;

6.直接频率综合的调频方式;

7.01-38 CTCSS模拟亚音码;39-121CDCSS数字码(客户可定制)

8.基于数字信号处理技术的发射滤波器;

9.基于数字信号处理的调频解调技术;

10.低相位噪声和极快的锁相时间:100us;

11.高接收灵敏度:-120dBm;

12.全集成接收滤波器;

13.超低功耗睡眠模式;

14.电压工作范围:3.6V~5.0V;

15.可通过标准的异步串行接口(RS232)设置模块的参数;

16.异步串口AT指令控制;

17.支持VOX功能(声控PTT,通过检测周围环境声音的大小来控制模块的发射  ;        18.模块物理尺寸 :38mm*20mm*3.2mm;

19.通讯距离:空旷无阻档物可达4--6公里。

我司从事10多年对讲机模块方案开发,可根据客户功能要求开发方案/模块/PCBA板及整体解决方案。

技术交流:  QQ:1711136394
