主页（http://www.pttcn.net）：单评|视晶首创多发一收“天演系统”无线图传
图文内容由视晶无线提供 在大型的EFP导播中，现场布线十分痛苦，除了布线的成本，线材的维护和高效使用也有极大难度，安全性又无法完全保证；在摄制组中，由于导演和摄影师有可能是分开的，这就决定了实时监看至关重要。 无线图传的出现，确实造福了大家！ 以前的图传产品也存在弊端，比如一路视频画面必须占用一个频道，在多机位情况下会出现频道互相干扰。 视晶无线的“天演系统”，最高可支持四发一收，可以实现：四路信号由四个发射器发出，一个发射器接收，再分发四路视频信号到导播台的效果，值得提的一点是四路图像只占用一路信道资源，这一技术由视晶无线首创，行业第一家，也是目前仅有的一家，我们今天测试的是天演二发一收系统。
首先要说的是，视晶无线大家也许没有听说过，但他们是一家专注于专业级无线图传系统研发的厂家，曾经的大疆无人机、索尼教育系统等产品上，能看到他们的身影。部分专业产品，好莱坞导演合作开发，在好莱坞影视拍摄和美国艾美奖颁奖典礼上多有运用。 这是和好莱坞导演一起合作开发的ShotGlass“便携式无线高清影视现场制作系统”
近年随着国内图传市场的爆发，他们开始以自有品牌出现（过去主要是帮人OEM，国内好几个品牌的图传产品，其实就是他们做的），应用领域也涵盖了影视、教育、直播、融媒体、无人机等。总的来说，他们的无线图传解决方案十分成熟，是未来无线图传领域不可忽视的力量！ 西藏无人区拍摄的实例，使用“天演系统”进行图像传输
外观造型 1、手提式安全箱 紧凑合理 EFP团队每次出现的时候，总是提着各式各样的安全箱。“天演系统”的包装使用的也是手提式安全箱，打开即用，盖上即走，符合使用人群的需求。 打开包装后是说明书和两个发射器与一个接收器，取出海绵隔层后底下装的是天线和D-Tap转Lemo转接线，标准的配备。

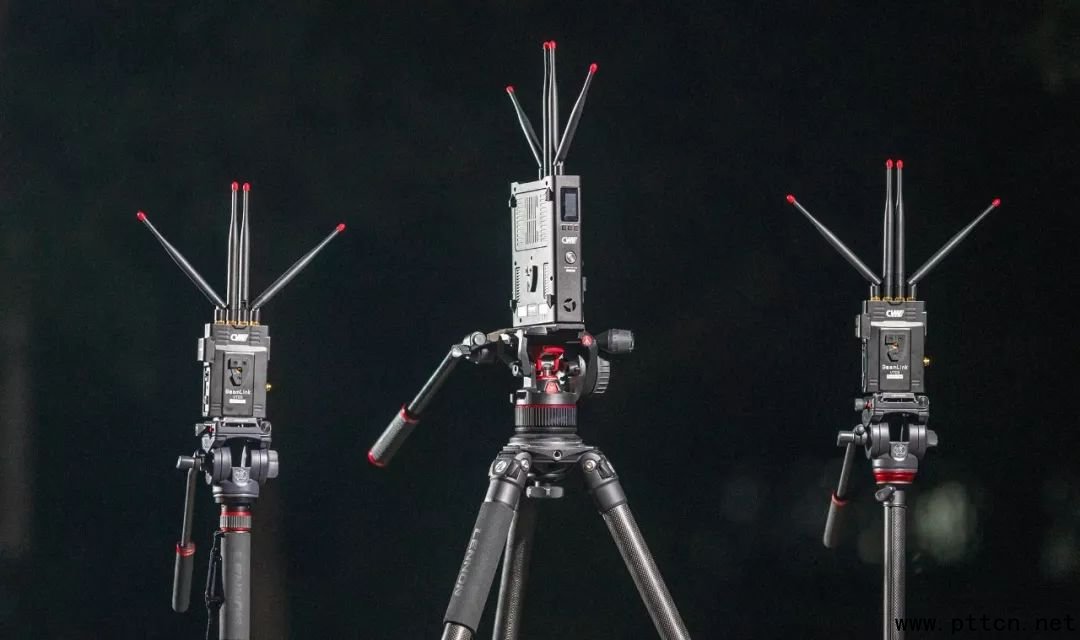

2、四根天线、接口丰富 发射器上方可安装四根天线，增强了信号强度。

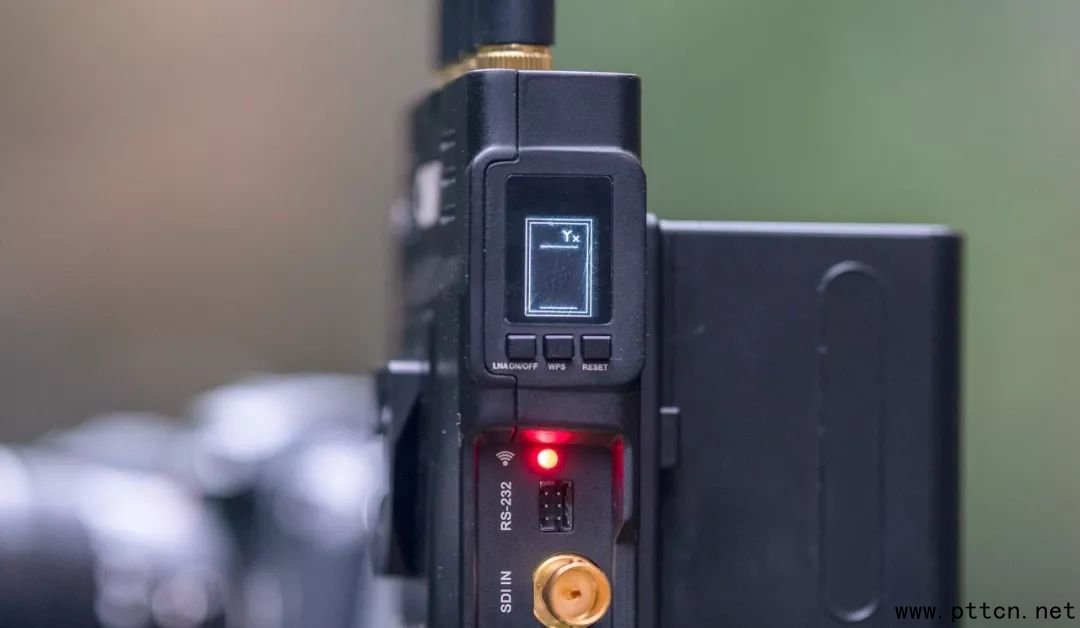

机身一侧有HDMI和SDI输入接口，另一侧则是电源输入，开关及Tally输出接口。各项功能都具备，非常直观，但是缺少了视频信号环出接口，一些小型设备只具有一个HDMI信号输出接口，若是在外接图传的同时还想外接小监视器，则无法实现。
3、外观造型与体积 接收器的外观造型比普通点对点无线图传的大许多，体积扩大主要是因为双路接收、Tally与RS232功能需要更多的模块与器件。它机身配备了四根天线，开关按钮采用按压式，在开机时按钮半凹进机身内，很大程度的避免了误触。
该接收器配备了两个SDI和两个HDMI输出接口，下方是卡侬电源接口，在演播室的时候，可以选择外接电源。
如果外出拍摄，天演也为我们准备了V扣电池供电。
该系统同时具有LAN网口输出，可以支持基于RTSP网络拉流，很方便的实现网络视频流的传输，这一点在过去的图传是做不到的。同时也带有TALLY输入等EFP应用里必不可少的功能。

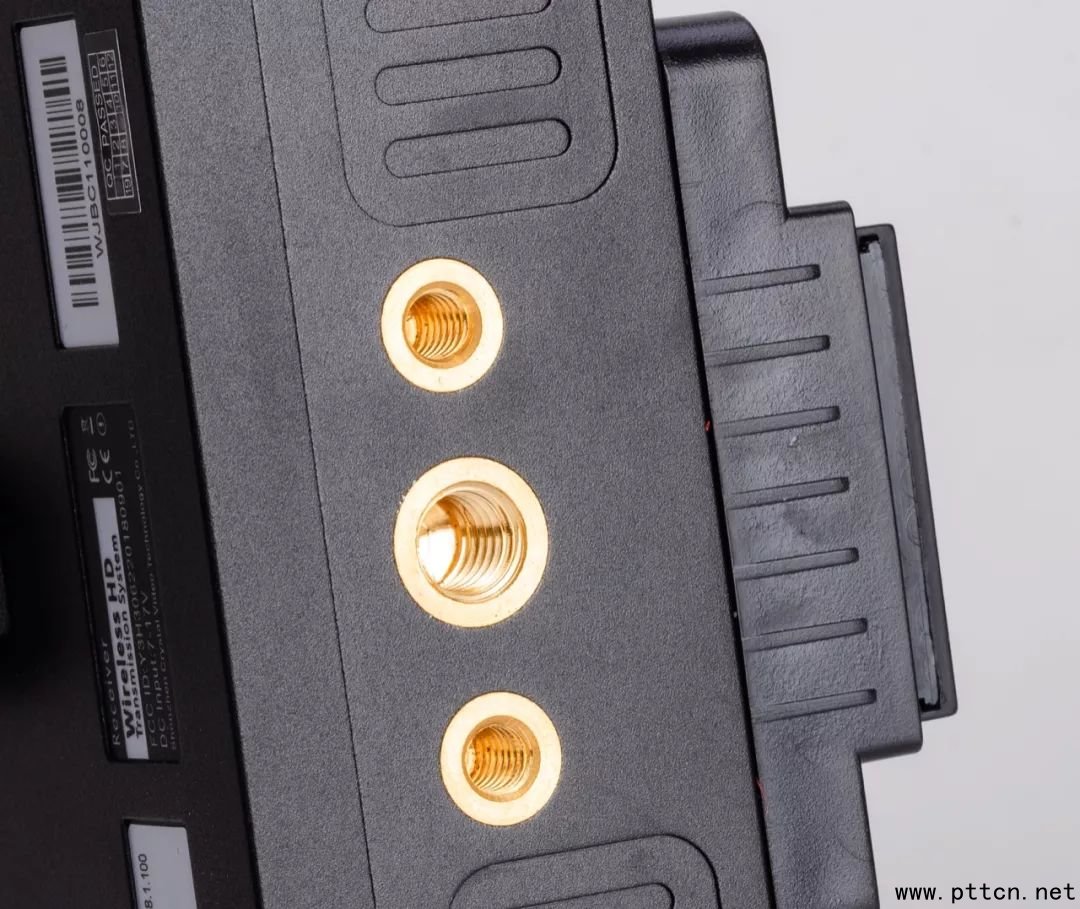

4、安装部署 我们知道，接收器需要架至较高处才能发挥接收的最大功效，所以一般都会放置在灯架上，这时候需要一到两个螺孔。该机下方提供2个1/4螺孔，1个3/8螺孔，绰绰有余！
最强大的创新之处 与以往布线接线再测试相比，“天演系统”可以让单人完成两到三个人完成的事，省去了将摄像机与导播台连接的复杂的线缆。将接收器与发射器调整至相同的信道，即可实现连接，不需要等待，极大的提高了效率。 只需一个怪手与相机连接，单兵作战更加轻便、快捷
多个机位只需要一个信道，若是有四机位以上的需求，则可以购置两套系统，就算是八机位也只需要两个信道，若是一对一的无线图传，在八机位情况下需要八个信道，互相受干扰的几率大大增加（若是干扰降低，则必须选择1、3、5或2、4、6这一间隔性频率）。 在大型的拍摄或直播场合，如果无线机位超过5个且保证信号稳定传输，因为要隔开频点使用无线图传，基于Amimon技术平台的产品将无能为力。而即使只有1个可以使用的频点，如果架设天演四路图传，就可以保证多达4路无线高清视频的传输；而如果有5个频点可以使用，则最多可以保证多达20路无线高清视频的传输！ 天王表30周年品牌庆典直播现场
实拍测试 视晶无线在技术方面不段革新，让无线图传不再是一对一，而是多对一。“天演系统”有二发一收和四发一收两套方案，自主开发了基于第三方芯片方案的编解码和专业级（WI-FI）无线传输方案的系统。
在开机后对频方面反应稍慢，按键反馈也有些迟钝，但这些都在可容忍的范围内，现场调试设备属于准备工作，在这上面花费时间也是可以理解。
接收器和发射器连接后，图像开始传输，这时会显示VIDEO的字样，接收器调整频率的同时，发射器也会自动调整频率。
开机约1分钟，我们可以看到等待连接中的指示
此时把发射器调整到对应频道，就可以连接了

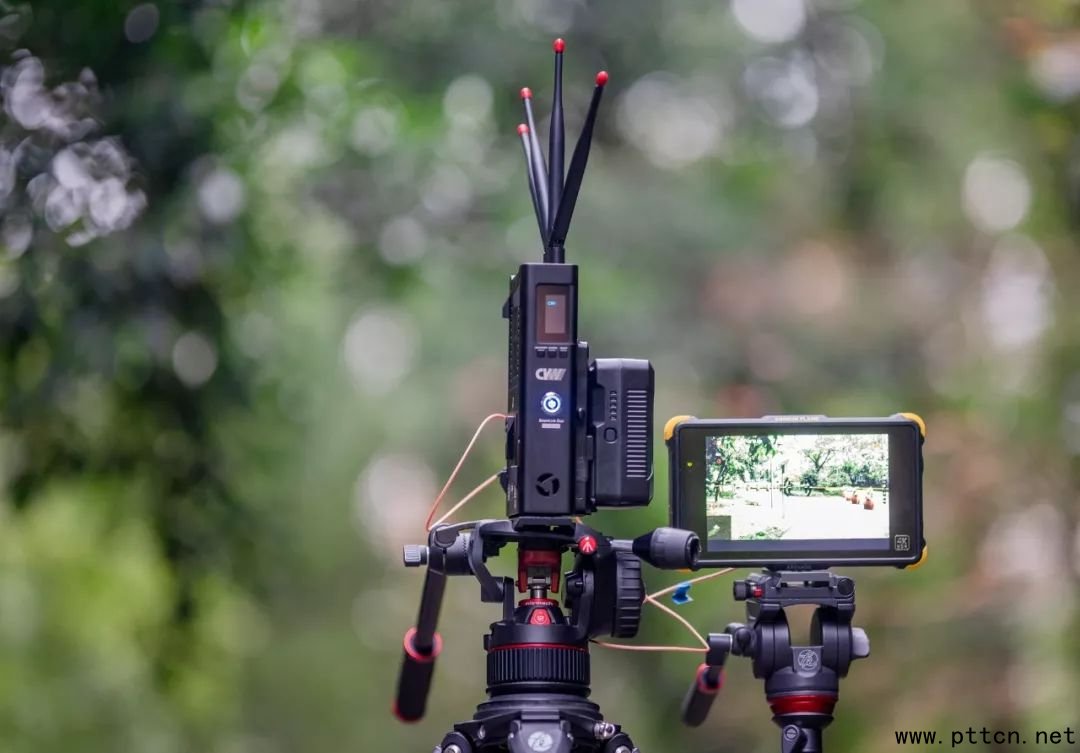

1、距离与稳定性 我们可以从测试中看到，接收器往前走的时候图传信号即使衰减，也不会出现闪屏等现象，官方数据标称可以达到700米。因为工作在5GHz频段，无线图传其实都无法实现穿墙功能，只能实现墙的绕射，而绕射就会减少有效传输距离，我们实际测试中在300米位置信号剩下一格，主要原因是周围的施工建筑阻挡，钢筋水泥在很大程度上影响了信号传输，造成衰减。所以在实际使用中，大家使用无线图传，一定要考虑建筑、树木、人体等遮挡造成的信号衰减，尽量选择传输距离远的产品。使用时尽量保持发射机和接收机之间空旷可视。
2、延迟测试 通过测试我们可以看到图传具有一定程度上的延迟，官方标称延迟在70ms左右，在测试视频中可以看到相机图像显示和图传外接的监视器显示差距在100ms以内，所以官方数据应该是可信的（实在抱歉，我们的测试设备无法更精确），这一延迟主要是由于图像传输中需要图像编解码。
在实际使用中，现场直播中外接调音台后可以将声音延迟，从而实现延迟统一，所以这一点延迟在大型直播中属于可控制范围。
传输稳定性 在一些人多信号繁杂的街段，“天演系统”依旧可以胜任工作，这主要依靠特殊的无线传输模式，波束赋形技术，使无线波束更加集中，传输效果更加稳定。大家可以将这一技术简单的理解为我们在喊话的同时使用了喇叭，所以声音会相对集中且声音会增大。这一技术的加持，让天演图传信号传输的稳定性强于目前市面上基于Amimon技术平台的无线图传产品。
我们以前见到的无线图传发射器往往只有两根天线，而“天演系统”的发射器有四根天线。天线的增加提供了更大的传输能力，更远的传输距离，天演采用的4x4MIMO天线技术，让视频传输信号的稳定性更强。在周围干扰环境相同时，这一技术相比基于Amimon平台的无线图传产品，信号能力更好，传输距离更远。
我们还进行了极端情况的测试，将接收器和发射器连接好后，逐一取出天线，发射器取出四根天线后还可以继续使用，信号剩下一格，而接收器取出第三根之后无信号，剩下两根天线的时候还是可以接收，但是距离在10米以内。
当然，在测试过程中我们也发现这套系统的一些缺点。比如断开后重新连接缓慢，有时连接完成后会出现画面分割现象，但都可以通过重启解决。 连接后出现画面切割，重启监视器后恢复正常
天演系统最高可传输15Mbps码率的视频，距离越短码率越高，网络直播在6Mbps左右就是很高水准，再高的码率有些非光纤的网速跟不上，会有卡顿，无法实时观看直播。 即使应用在广电场景，这一标准也是足够的，中央电视台，各省卫视上星后播出的码率都在17.3Mbps左右，下一级的电视台采用动态码率，在5-12Mbps之间，而“天演系统”可传输的最高码率基本上符合制作及播出需求。
强大的创新功能 1、 全信道传输能力 全信道传输即视频信号+控制信号+语音信号 通过一个无线信道进行传输，这是行业发展趋势。Amimon平台的产品如需在产品上增加tally或语音功能，需要用另外的信道资源。同一套产品，使用的信道资源越多，被干扰的几率越大。天演系统只需一个信道资源，就可以传输Tally和语音，也就是实现了全信道传输。这就好比在一条公路上，汽车总是比摩托车载的人更多，也更加安全。 天王表30周年品牌庆典直播现场
目前天演系统已经具备tally功能，语音功能将会在未来开发。该系统基于WIFI通信的天然优势，可以轻松实现全信道传输，已经实现了视频和控制信号，之后的语音对讲也可以在全信道的传输中实现，将以前EFP团队中独立的tally系统，通话系统，画面传输系统统统替代了，一套设备即可实现几年前多套设备的效果。 Tips：tally系统是演播室里不可缺少的一环，简单的可以理解成控制台和接收器，控制器在导播间，和导播台相连，接收器一般架在摄像机上，有些外接小监视器自带tally灯。通过和导播台连接后，tallly系统可以读取导播台是否使用该摄像机的画面信息，随后将信息反馈成红灯和绿灯，摄像师看到相关颜色的灯后，可以清楚的知道导播是否正在使用自己所拍摄的画面。
2、 基于IP协议传输，方便接入更广泛的系统 “天演系统”也是基于IP协议，方便在拉流模式下实现其他系统的对接，在技术演进的过程中，基于全IP结构的产品不容易被淘汰，可以通过技术升级达到更大数据量的传输，我们所接触的互联网及许多产品都使用了IP结构。 Tips：IP协议是全球网络数据传输最广泛的通信协议，从家里WIFI到我们使用的有线网络，无一例外都是使用了IP协议，设备与设备之间数据传输通过寻找对方的“门牌”（也就是IP地址），“开门”（配对后）进行数据交流。
3、多发多收功能 这款“天演系统”不仅可以实现多发一收，最强大的是还实现双/多接收机模式应用，简单来说就是可以将四路信号通过多台接收器，输出多路信号给予片场不同的岗位，录音师，摄影指导等可以通过其他接收器接收到和导演一样观看多机位的权利。 采访著名导演丁晟
“天演系统”有双路和四路两种版本，双路传输距离达到700米，四路传输距离可以达到500米
综述 “天演系统”的出现方便了EFP团队，在节省大量人力物力的同时，稳定性也得到保证。这套系统满足各个应用场景的需求，在商业直播，教育，医疗都可以得到广泛应用，在影视拍摄中可以作为双机位的监看。 稳定性和安全性是这套系统带来的最大惊喜，多发一收意味着同一信道里要塞进二路至四路的视频信号，而作为老牌的图传厂家，视晶无线在技术难度增大的同时能保持图像传输的稳定性，确实值得肯定。由此也看到了视晶无线在无线图传领域的技术底蕴和创新实力。 大家想了解更多关于视晶的产品，可以登录：www.cv-hd.cn查看 优点： 1、技术创新，首创多路视频只占用一路信道资源进行传输，行业独家 2、采用波束赋型和4×4MIMO天线技术，绕射及抗干扰能力更强 3、视频、tally、语音只占用一个信道，节省信道资源信道，减少被干扰几率 4、使用过程中稳定性好，不会断连等现象 5、基于IP架构，可通过RTSP拉流实现网络传输 缺点： 1、开机后反应较慢 2、断开后重连缓慢 (中国集群通信网 | 责任编辑：李俊勇) |
