煤矿井下调度通信联络系统简介

主页（http://www.pttcn.net）：煤矿井下调度通信联络系统简介

一.煤矿井下调度通信联络系统使用环境条件

煤矿井下调度通信联络系统使用环境条件:

1.1环境温度：15℃～30℃；

1.2相对湿度：40%～70%；

1.3温度变化率：小于10℃/h，且不得结露；

1.4大气压力：80 kPa～106 kPa；

1.5 GB/T 2887规定的尘埃、照明、噪声、电磁场干扰和接地条件。

2.系统中用于煤矿井下的设备应在下列条件下工作：

2.1环境温度：0℃～40℃；

2.2平均相对湿度：不大于95%（＋25℃）；

2.3大气压力：80 kPa～106 kPa；

2.4有爆炸性气体混合物，但无显著振动和冲击、无破坏绝缘的腐蚀性气体。

3. 供电电源地面设备交流电源

3.1额定电压：220V，允许偏差－10%～＋10%；

3.2谐波：不大于5%.

3.3频率：50Hz，允许偏差±5%。

4.井下设备交流电源(略)　(本系统配套使用的井下设备及部件均为无源型,对井下供电电源不作要求)

二.调度通信联络系统技术指标

1. 调度交换机技术指标

(1)  传输损耗:  分机--分机:2～7dB. 分机--中继: 2～7dB

(2) 数字中继（2.048Mbit/s）

(3) 用户馈电电流 >18mA,环路电阻 <1KΩ ,绝缘电阻 >20KΩ.

(4) 用户拨号方式：脉冲音频.

(5) 振铃信号：频率25±2HZ，电压75V±20%（AC）. 断续比4秒：1秒。

(6) 信号音：频率 450±10HZ.  回铃音断续比 4秒：1秒。忙音断续比 0.35秒：0.35秒。错号音: 3短1长，短=0.1秒,长秒=0.3秒。

(7)  供电： AC220V±10%，50±2HZ或DC48V。

(8)  功耗： 50~500W（根据分机数量而变化）。

(9)  容量：单机柜:内线： 16--1024线，16线为一单位。中继：8---128线，8线为一单位。

(10) 调度电话交换机外形尺寸：

（单机柜）16---128   门：60×490×800 mm. 128---512门： 60×490×1220 mm.    512---1024门：60×490×1700 mm

2调度交换机性能及特点:

     主控CPU系统、一次电源、二次电源及铃流电源等公用控制部分冗余配备、故障自动切换、三级防雷措施、故障自动检测和自动监控。

     调度紧急呼叫及普通呼叫终端电话、组呼、全呼功能,终端电话向调度紧急求救接收功能。强插、强拆、强接、监听、选呼、群呼、转接、来电显示、叫醒服务、求救报警、救护接警、语音系统等上百种程控调度功能。

    丰富齐全的接口和信令、中继汇接、具备EM、载波、磁石、环路、ISDN、E1等接口；中国1号、7号、PRI、R2、V5等信令，可方便扩容与组网。

     能满足煤矿井下专网生产调度通信联络系统的要求，可灵活地组成上、下级或平级的调度通讯指挥网，亦可成为汇接局。

3.调度控制台技术指标

3.1容    量：128键调度台：800×350×120 mm.       256键调度台：1000×350×120 mm

3.2供    电：调度台采用双电源双备份式供电:AC220V±10%，50±2HZ    DC48V±25%

3.3功    耗：调度台采用低功耗COMS大规模集成电路:5W-10W

3.4工作方式：双席话机均可一键直通,双CPU，双电源，热备份,分散控制.

4. 调度台性能及特点

     KTJ120型丹麦键调度台是采用进口丹麦按键组成的调度通信设备，其按键的使用寿命高达1000万次以上，双制式来电显示,双席话机,双CPU，双电源，热备份及故障自动隔离等分散安全控制方式. 确保调度台运行万无一失.

    KTJ120型调度台具有完善的硬件、软件检测故障的措施，一但发生故障能自动隔离，并自动进行定位诊断。

     主备冗余、分散控制、软件容错、网络自愈等技术，内在可靠性机理有效地保障了调度通信设备万无一失。

5.调度电话数字录音系统

1).调度数字录音基本功能:

多路电话同时录音；

实时监听任一路电话的通话情况；

实时查询任一路电话的任一录音；

根据录音长度、日期、时间、通道号、重要情况等进行查询；

管理员系统密码等级控制；用户权限分级管理；

录来电显示；连续放音； 电话通话量统计；

2).调度数字录音性能特点:

1.数字录音:  录音及回放全数码方式,高保真原音再现。

2.即时检索:  通话记录即时检索,通道，日期，时间，长度，等检索录音记录。

3.直观界面：操作指示及记录查找结果均有详细显示。

4.语音提示：关键操作、更换光盘、机器故障均有语音提示及警告。

5.定时录音：可预设录音时间

6.通话监听：任意话路的即时通话监听。

7.安全可靠：密码权限管理，通话记录保密性强，冗余设计，自我故障恢复。

3).调度电话数字录音方式:  本系统有三种可选的录音方式：压控、音控和键控(手动)。

压控（电压控制）：根据电压的变化进行录音，即提机就进行录音

音控（音频控制）：根据检测线路中是否有音频信号来录音，如对讲机等
键控（按键控制）：根据对话的内容而由对话人通过手动＊、＃ 来决定录音或结束.

获中华人民共和国工信部进网许可证/国家电话交换机检验合格证/国际质量管理认证。

三. KTJ120型调度通信联络系统简介

1.KTJ120型数字程控调度系统在煤矿井下通信联络系统中的应用方案

    煤矿调度通信联络系统主要用于煤矿井下、井上生产调度指挥及地面辅助部门的通信联络。对煤矿调度通信设备的选型、安装、使用与维护正确与否将直接影响到煤矿企业的安全生产及达标验收。

    通信系统,顾名思义是由各个有关连的部件组成，为实现人们规定的功效以达到某一目标而构成的相互关联协同作战的一个集合体。关联部件各尽其职，系统才能完成各部件不能单独完成的工作。

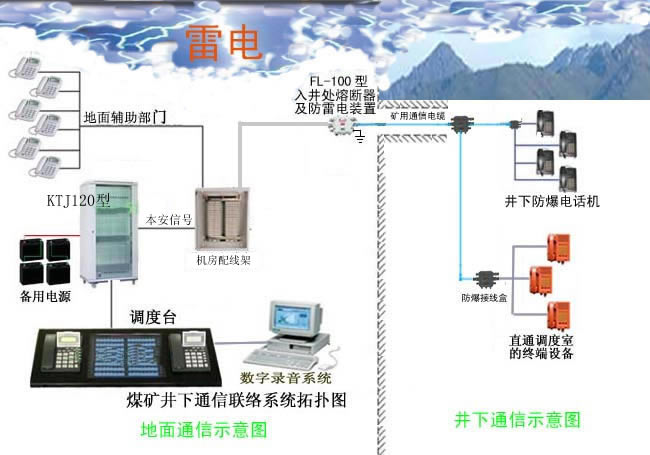

  煤矿调度通信联络系统共分二大部份若干部件设备组成.

1。地面调度室机房的主要设备分别由：

KTJ120型数字程控电话交换机——调度控制台——数字电话录音系统——后备备用电源——机房防雷配线箱——入井处通信线路熔断器和防雷电装置——等部件组成。

     地面调度机房的核心控制设备是数字程控调度交换机与调度台,其功能指标是否达到煤矿井下通信联络系统的验收标准是选型的关键。

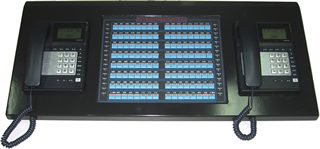

    图为煤矿通信联络系统中之重要组成部分之一调度值班控制台,该调度台具备“一键一灯多态”,双席均可一键通,方便二个以上值班调度指挥人员迅速观察判断全网动态和调度指挥,具有完善的硬件冗余、软件容错，分散控制等技术，AC(~220)/DC(-48V)双电源无缝切换，有效地保障了调度台设备可靠的运行,高精尖技术指标是调度台运行可靠的保证。

     调度台具有求救信号声光报警,井下求救者位置显示,断电告警等煤矿通信联络系统中常规功能要求。

    调度台全金属防干扰屏蔽外壳,阻燃防火,。在众多按键式调度台厂家中KTJ120型丹麦键调度台的设计堪称出类拔萃。

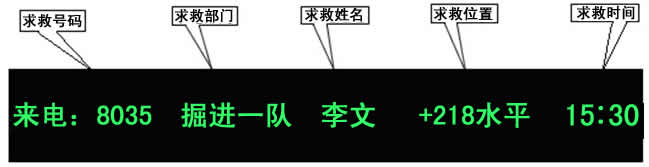

 图为煤矿通信联络系统中调度控制台收到的井下信号并显示求救者的地理位置及终端编号及求救时间

2)．井下部份主要分别由：矿用阻燃通信电缆——矿用防爆通信接线盒——矿用本安防爆电话机——矿用本安通信终端—等部件组成。

    井下运输大巷、石门及其他人员通行的主要巷道、采掘工作面等人员密集的施工区域，应安装电话终端.

    主副井绞车房、井底车场、运输调度室、采区变电所、上下山绞车房、水泵房、带式输送机集中控制硐室等主要机电设备硐室和采区、同水平海拔最高点，应安装电话终端.

    井下避难硐室（救生舱）、井下主要水泵房、井下中央变电所和突出煤层采掘工作面、爆破时撤离人员集中地点、矿井地面变电所和地面通风机房以及煤矿认为重要需经常联络的场所，应安装直通矿调度室的终端设备.

注意事项:井下避难硐室（救生舱）内的通信线路应铺设在专用的具有防损毁措施的信号传输管线内.煤矿调度通信联络系统配套使用的井下配套部件均应采用已获得国家矿用产品安全标志中心颁发的“安全标志准用证”的产品。

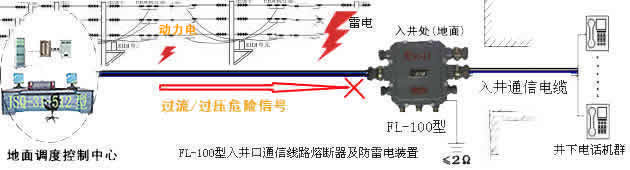

   本通信联络系统拓扑图中FL-100型设备是入井口通信线路熔断器和防雷电装置下图

依据《煤矿安全规程》第四百五十九条第三款规定通信线路必须在入井处装设熔断器和防雷电装置的要求。FL-100型保护器采用过流熔断、过压钳位、雷击浪涌信号入地泄放等多重保护的标准化矿井通信联络系统达标要求。该方案提供了一套能满足标准化矿井建设验收的煤矿调度通信联络系统。通信联络系统的工程施工技术人员均由上海新德通信设备有限公司组织安装调试,其设备的生产与工程施工服务过程已获得TLC国际质量体系认证中心的认证。
