VX-418写频手册(8)

主页（http://www.pttcn.net）：VX-418写频手册(8)

              [Start]：当接收到5-Tone寻呼编码时，扫描器会自动激活。

              [Cancel]：当接收到5-Tone寻呼编码时，扫描器会自动停止。

        Emg：此参数定义当接收到正确的5-Tone寻呼编码时，是否重新复位紧急模式。

        Beep Tone：定义接收到5-Tone寻呼码时，对讲机产生的告警声类型。

    Beep Mode：定义接收到2-Tone寻呼码时，对讲机的响铃次数。可选"Single(只响一次)"和

 "Repeat（重复响铃）"。当选择"Repeat"时，会一直响铃直到PTT按下为止。

        Stun：此参数定义当接收到正确的5-Tone寻呼编码时，接收机的状态。

              [-----]：不动作。

              [Kill]：接收机的功能被禁止。

              [Stun]：接收机的功能被暂时禁止。

              [Revive]：接收机的功能被复活。

        Auto TX：当接收到自动发射命令时，此参数定义自动发射功能是"允许(v)"或"禁止(-)"。

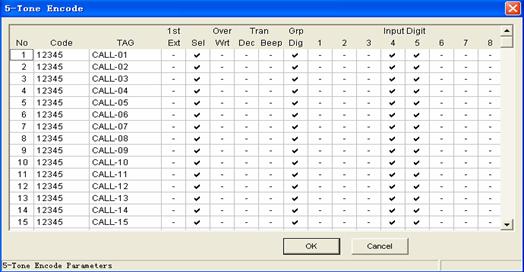

2.2.19 5-Tone编码（Signaling/Encode）：

   Code：此参数设置5-Tone寻呼系统编码代码。

    Tag：此参数用于识别5-Tone编码代码，共8位字母或数字。

    1st Ext：此参数定义5-Tone寻呼系统编码代码是否延伸第一位的长度。

    Select：此参数定义是否从键盘取消5-Tone编码。

    Overwrite：此参数定义当5-Tone编码代码从键盘改变时，是否覆盖原5-Tone编码代码。

    Tran Dec：此参数定义当接收到应答码时，接收到的ID码是否显示。

    Tran Beep：当没有从基站收到应答码时，告警声是否开启。

    Grp Dig：当5-Tone编码代码从键盘改变时，5-Tone编码代码的群设置是否改变。

    Input Digit：定义可以从键盘输入音频的代码位。如果该位打"v"，则此位可从键盘修改音频。

2.2.20 5-Tone 自定义音频（Signaling/5-Tone User Tone）：

该对话框可以输入用户自定义的5-Tone代码的音频频率。

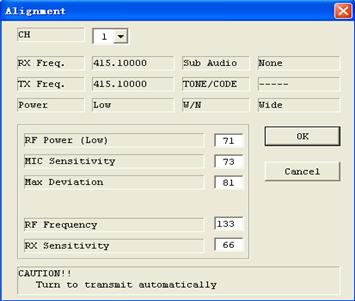

2.2.21 校准（Radio/alignment）：

   首先关闭对讲机，然后用写频线将对讲机与电脑串口连接起来，点击Radio/alignment，电脑提示重新开机，重新开机后，读取手持机的数据，显示一对话窗口，如上面所示：

RF Power：调整手持机的发射功率。首先，在CH栏中选择相应的信道，然后点击RF Power一栏，弹出一对话框，然后选择滑动条的位置，确定输出功率。

MIC Sensitivity：选择麦克灵敏度。

Max Deviation：调整麦克的频偏。

RF frequency：调整接收频率。先在CH栏中选择相应的信道，然后点击RF frequency一栏，弹出一对话框，然后选择滑动条的位置，确定调整的接收频率。

RX Sensitivity：调整接收灵敏度。先在CH栏中选择相应的信道，然后点击RX Sensitivity一栏，弹出一对话框，然后选择滑动条的位置，确定调整的接收灵敏度。

3.读写操作：

3.1   读频(Radio/Upload)：

点击菜单Radio/Upload或工具条上的Upload图标，弹出一窗口，提示您需要重新开机，重新开机后，进程条会显示读频进度，随后主界面就会显示对讲机的频率设置。

3.2   写频（Radio/Download）：

点击菜单Radio/Download或工具条上的Download图标，弹出一窗口，提示您需要重新开机，重新开机后，进程条会显示写频进度。

4.应用实例：

对讲机内置1-6信道，其中第1，2信道要求设置哑音频，2信道还要求具有通信圈外提示功能；用户欲扫描2信道和6信道；欲将第3信道到作为优先信道；第4信道设置发射限时功能；第5信道被设定为载波繁忙锁定功能；并将第6信道设置可接收两组2-Tone信令的寻呼，主接收设为Pari#2，从接收设为Pari#3。具体设置如下：

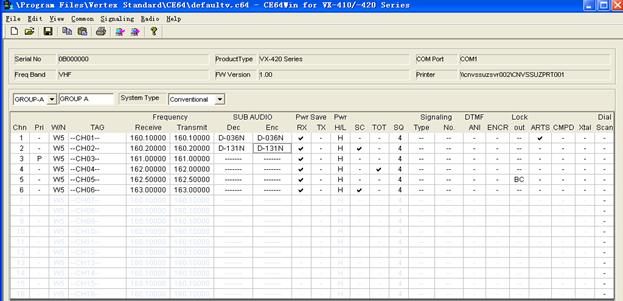

主界面编程如下：
