营口港区集团信息公司 牟思华

一、营口港基本概况
营口港位于辽东半岛中部，大辽河入海口左岸，是东北三省最近的出海口和第二大开放港口。随着国家振兴东北老工业基地战略实施，腹地的经济得到长足发展。港口货物吞吐量持续、快速增长，截至2007年10月8日，营口港2007年货物吞吐量突破1亿吨，成为我国沿海第10个亿吨大港。2009年预计能够完成1.7亿吨货物吞吐量，2010年要达到2亿吨以上。

营口港的快速发展，管理水平的逐年提高，都离不开先进通信手段的支持。为了提高生产作业效率，实时有效地指挥、调度港口生产，我港无线通信系统提供了可靠的通信保障，发挥了不可替代的作用。

营口港无线通信的发展状况：
我港无线通信采用两种方式：一是800MHz模拟集群通信系统；二是常规网（450MHz、150MHz）手持机。其中800MHz模拟集群是我港主要无线通信手段。

营口港800MHz模拟集群始建于1995年底，有摩托罗拉系统15个信道机。截止2008年中旬，用户机已发展1300余台。由于该系统长期处于高话务量、高负荷运行，加之设备运行已达13年之久，设备老化，造成集群（模拟）系统故障率高，模块备件供应短缺，维修不及时无法保证系统正常运行；终端设备已停产，无法满足每年200余台的用户需求；信道机容量不足，常常出现用户呼叫排队现象，若扩容信道地方无委则已停办模拟频点申请，这样严重影响我港生产装卸效率及生产安全。基于以上情况，为保证营口生产正常进行，满足港口生产及无线用户长期需求，必须对模拟集群系统进行改造、更换。按信息产业部要求，为节省频点资源，大力提倡发展数字集群。另外参照其他沿海港口无线通信应用情况，我们编制了建设营口港800MHz数字集群（TETRA制式）可行性报告及技术方案，申报该工程项目投资计划，集团公司同意建设该工程项目。同时向辽宁省无委申请数字集群频点得到省无委大力支持，12对频点得到批复、使用。

二、营口港数字集群系统组成

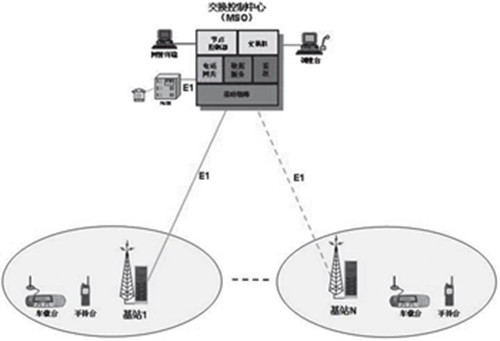

1、系统框图：

两站同址
上图为营口港800MHz数字集群系统组成，包括交换控制中心（MSO）一套，墩台山主基站（8Br）一套和仙人岛分基站（4Br）一套。
营口港由三个港区组成：鲅鱼圈港区、仙人岛港区、营口港区。根据营口港区地理位置及组网投资情况，初建数字集群系统不考虑营口港区，其生产调度仍采用原模拟常规（450MHz）。

2、设备选型
TETRA制式数字集群是被国际普遍采用的一种新的数字集群移动通信体制，也是已被我国确定采用的数字集群通信标准之一。TETRA采用时分多址（TDMA）技术，每个载频分为4个逻辑信道，载频间隔25KHz。与GSM技术相比TETRA频率利用率要高4倍，而且数据通信与话音通信采用相同的频段，具有频谱效率高、接续快捷、安全保密、可支持话音、数据多种业务等特点，可以满足执行关键任务的组织调度要求，是专业集群调度用户的有力通信平台，能满足公安、交通、军队、企业、运输、港口、煤田、工业等各种无线调度用户的需要。

数字集群TETRA系统基于全IP的分布式，模块化结构设计，扩容、升级都非常容易。设备可靠性较高，技术成熟，可以实现数字系统与模拟在过渡期的共存和互通，是模拟集群向数字集群平稳过渡的最佳方案，并在国内各大港口中得以广泛应用。

TETRA系统主要特点：
(1)TETRA是专门解决调度通信的技术体制，其接续快捷，通常呼叫建立时间于500毫秒，有的设备能做到小于350毫秒。
(2)支持直通模式（对讲），可在信号弱场区提供有效通信保障。
(3)话音质量高——系统全网都使用数字话音编码，空中接口采用ACELP数字编码，保障端到端话音质量最高。
(4)IP交换平台——TETRA系统设备采用最先进的IP交换技术，使得产品生命期更长，同时将来便于集成更多成熟的IP应用，使用户获得很好的投入产出效益。
(5)二次开发容易——TETRA系统具备丰富的二次开发接口，能根据用户的具体需要定制应用，满足用户广泛应用要求。TETRA系统开放的应用开发平台将为港口目前及未来的数据应用业务提供全中文的数据应用开发基础，并可在此成熟的应用软件基础之上不断地拓展其外延，为更多的用户提供通信服务，最终提高工作效率和经济效益。
(6)可靠性高——TETRA系统在整体结构设计和设备内部均考虑了充分的冗余度，以确保港口业务7×24小时不间断工作。
(7)坚固型移动台及车载台——TETRA系统能提供具有坚固特性的专业手持机和车载台终端产品。手持台除满足超强的防震防撞特性和防尘防水特性外，还具备防爆功能，能为港口用户提供非常到位的专业解决方案。

TETRA系统能够满足营口港生产调度指挥的需求，有其他制式集群系统无可比拟的优势，特别适合专网数字集群系统建设。事实上，我国沿海各大港口已建成或正准备投建的专网数字集群系统，全部采用了TETRA系统，如：上海洋山港、宁波港、盐田港、秦皇岛港等。由此，营口港数字集群系统投建设备选型为：TETRA系统。

3、基站容量选择
营口港800MHz系统初建规模：用户容量至少达到2200余部，其中鲅鱼圈港区1700余部、仙人岛港区500余部，这样才能满足集群用户发展需求。根据厂商提供港口话务量统计，如下表：
