数字对讲机 DMR协议重点选释

主页（http://www.pttcn.net）：数字对讲机 DMR协议重点选释

一、DMR中的信道结构

DMR采用2时隙的TDMA结构。

DMR突发(Burst)是被数据流调制的一段射频载波。因此，突发代表了时隙中的物理信道。DMR子系统中的物理信道需要支持逻辑信道。

逻辑信道定义为两方或多方通信时的逻辑通信路径。逻辑信道代表了协议和无线子系统间的接口。逻辑信道分为两类：

1、业务信道，承载语音和数据信息;

2、控制信道，承载信令。

图1给出了MS(移动台)和BS(基站)间交换信息时的定时关系，两个TDMA物理信道的时隙标识为信道“1”和信道“2”.上行发送用“MS　TX”表示，下行发送用“BS　TX”表示。

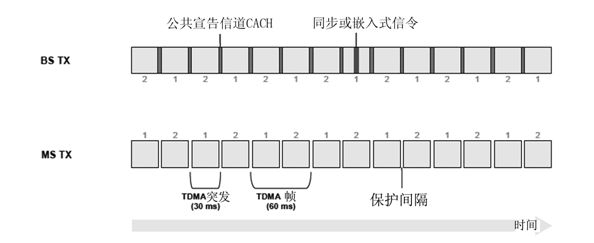

图1　TDMA定时框架图

图中的关键点解释：

1、当BS触发后，下行信道无论有无信息发送均进行发射，上行信道当MS没有信息发送时即停止发送;

2、上行信道的突发之间留有保护间隔(Guard time)，这个保护间隔用作为功率放大上升时间和发送时延;

3、下行信道的突发之间有CACH(公共宣告信道)信道，用于传送业务信道管理及低速信令;

4、在突发的中间有同步信息或者是嵌入式信令，把嵌入式信令放在突发中间的好处是：正在发送的MS有足够的时间切换到下行信道并恢复反向信道信息。(反向信道通常用RC表示，是从移动台发往基站的信道)

其他关键点为：

1、下行与上行突发的中心对齐;

2、上行信道的1、2突发和下行信道的1、2突发间偏移30ms，这样可以使上、下行使用相同的信道号，从而在下行CACH中采用同一个信道标识符域;

3、语音和数据突发采用不同的同步图案，便于接收机进行分辨，另外，上下行信道也采用不同的同步图案，以帮助接收机抗拒同信道干扰;

4、在嵌入式信令域和常规数据突发中有色码(一种用来区分来自其他站点信令的信息码元)，以分辨重叠区域，检测同道干扰。色码不用于寻址;

5、信道1和信道2中SYNC(同步)突发的位置是相互独立的，上下行信道中SYNC突发的位置也是相互独立的;

6、语音采用超帧进行传输，超帧中有6个突发，用A～F标识，每个超帧以A突发中的语音同步图案为起始点;

7、数据和控制信息没有超帧结构。这些突发中包含同步图案，根据需要也可以与反向信道一样承载嵌入信令。

二、DMR中的突发结构

1、常规的突发结构

常规突发的结构见图2，包括108比特的负载域和一个48比特的同步域或信令域。每个突发的时长为30ms，其中27.5ms用于传输264比特的数据，这样，216比特的负载域足以传输60ms的压缩语音。

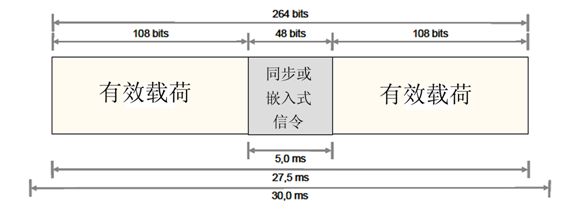

图2　常规的突发结构

例如，对于20ms的声码器帧，一个语音突发中可以承载3个72比特的声码器帧(包括FEC)以及一个48比特的同步字，也就是说，一个突发中可以传输264比特(27.5ms)的内容。

注意：对于数据和控制信息，每个负载域只能承载98比特，剩余的20比特作为数据类型域。

每个突发的中央有同步或嵌入式信令域，它们用于支持RC信令。

2、由MS发起的TDMA帧结构

在上行信道，剩余的2.5ms作为保护时间，见图3的上行帧结构。

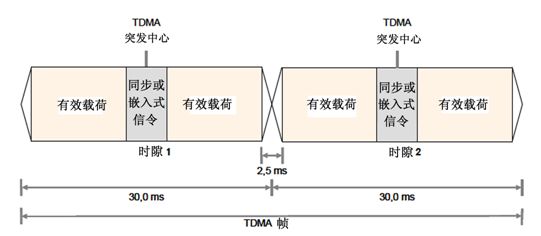

图3　MS发起的TDMA帧结构

3、由BS发起的TDMA帧结构

在下行信道，剩余的2.5ms用作CACH，该信道可以传送TDMA帧号，信道接入指示器以及低速信令，见图4和下行帧结构。

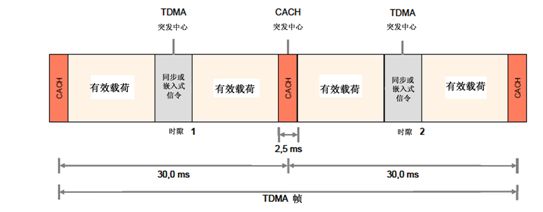

图4　BS发起的TDMA帧结构

三、DMR数字对讲机的呼叫流程

对讲机A的呼叫流程：

1、 A向B发送呼叫请求信令;

2、 等待B回应;

3、 如果B按时回应就转到下面4，否则回到待机状态7;

4、 发送语音头LC信令，通知B通话开始;

5、 以语音超帧的形式发送语音信息，双方通话开始;

6、 语音通话结束，向B发送语音终止LC信令;

7、 进入待机状态。

对讲机B的被叫流程：

1、 收到A的请求信令，判断呼叫地址是否合法，如果合法，就转入下一步，否则转入6;

2、 发送应答信令;

3、 接收语音头LC，打开麦克风;

4、 接收语音信息，双方开始通话;

5、 通话过程中，如果收到语音终止LC就转入下一步6，否则继续语音通话;

6、 进入待机状态。

整个呼叫过程用图5表示：

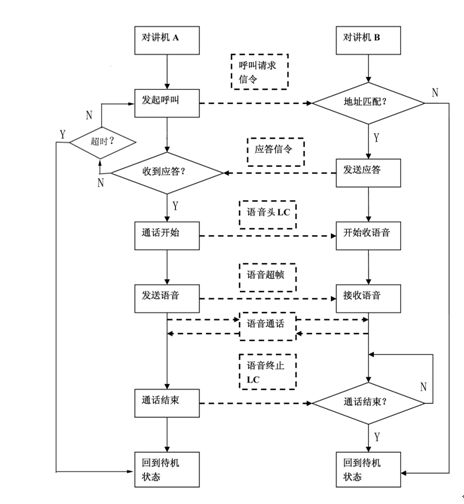

图5　　数字对讲机呼叫流程图
